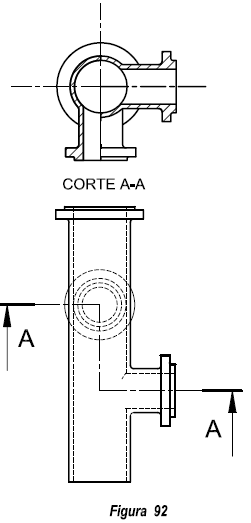

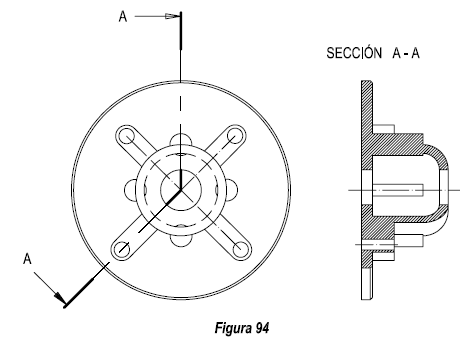

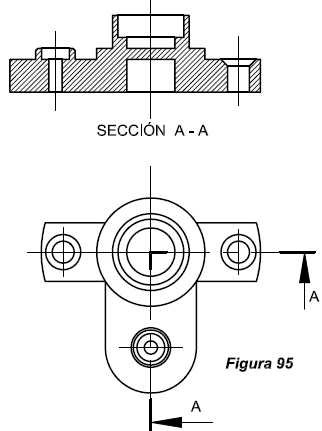

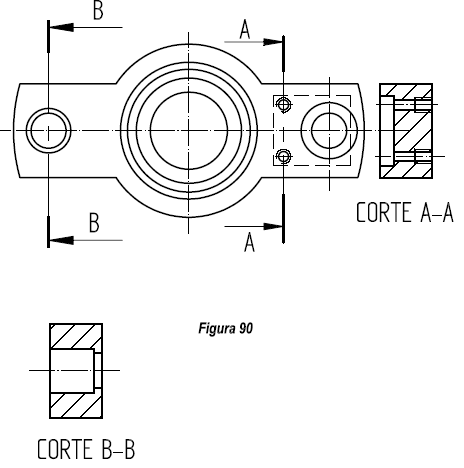

Froggy Jumps TC6 - Cortes y Secciones en el dibujo técnico (D)Online version Ejercicio de Clase para afianza conocimientos sobre Cortes y Secciones by Javier Catalán Requena 1 ¿Qué recurso utilizarás para ver las aristas ocultas de una pieza? a Realizar una separación imaginaria. b Utilizar el sistema europeo de proyecciones ortogonales. c Utilizar el sistema americano de proyecciones ortogonales. 2 ¿Qué diferencia existe entre corte y sección? a En los cortes sólo se dibuja la superfície de intersección. b En los cortes se dibujan todas las aristas y en las secciones sólo la superfície de intersección. c En los cortes no se dibujan las aristas interiores de las piezas. 3 ¿Cómo se indica el plano de corte? a Línea de trazo y punto, con los extremos de más grosor y con letras indicativas. b Línea de trazo y punto, todo al mismo grosor. c Línea de trazo y punto sin letras indicativas en los extremos. 4 ¿Que aporta el rayado al dibujo técnico en planos de conjunto? a Sirve para marcar las piezas más importantes. b No aporta nada significativo... c Nos ayuda a diferenciar las diferentes piezas que lo componen. 5 ¿Qué elementos no se cortan ni se secionan? a Ejes, tornilleria, taladros interiores, dientes de engranajes, chavetas, nervios y radios de poleas. b Sólo la tornilleria y dientes de engranajes. c Sólo taladros interiores y chavetas. 6 ¿Cuál de las siguientes imágenes representa un corte total por un solo plano? a Esta imagen representa un corte total por planos paralelos. b Esta imagen representa un corte total por planos paralelos. c Esta imagen representa un corte total por planos paralelos. 7 ¿Cuál de las siguientes imágenes representa un corte por planos sucesivos? a Esta es la represetación de un corte por planos sucesivos. b Esta es la represetación de un corte por planos sucesivos. c Esta es la represetación de un corte por planos sucesivos.
