Explicación

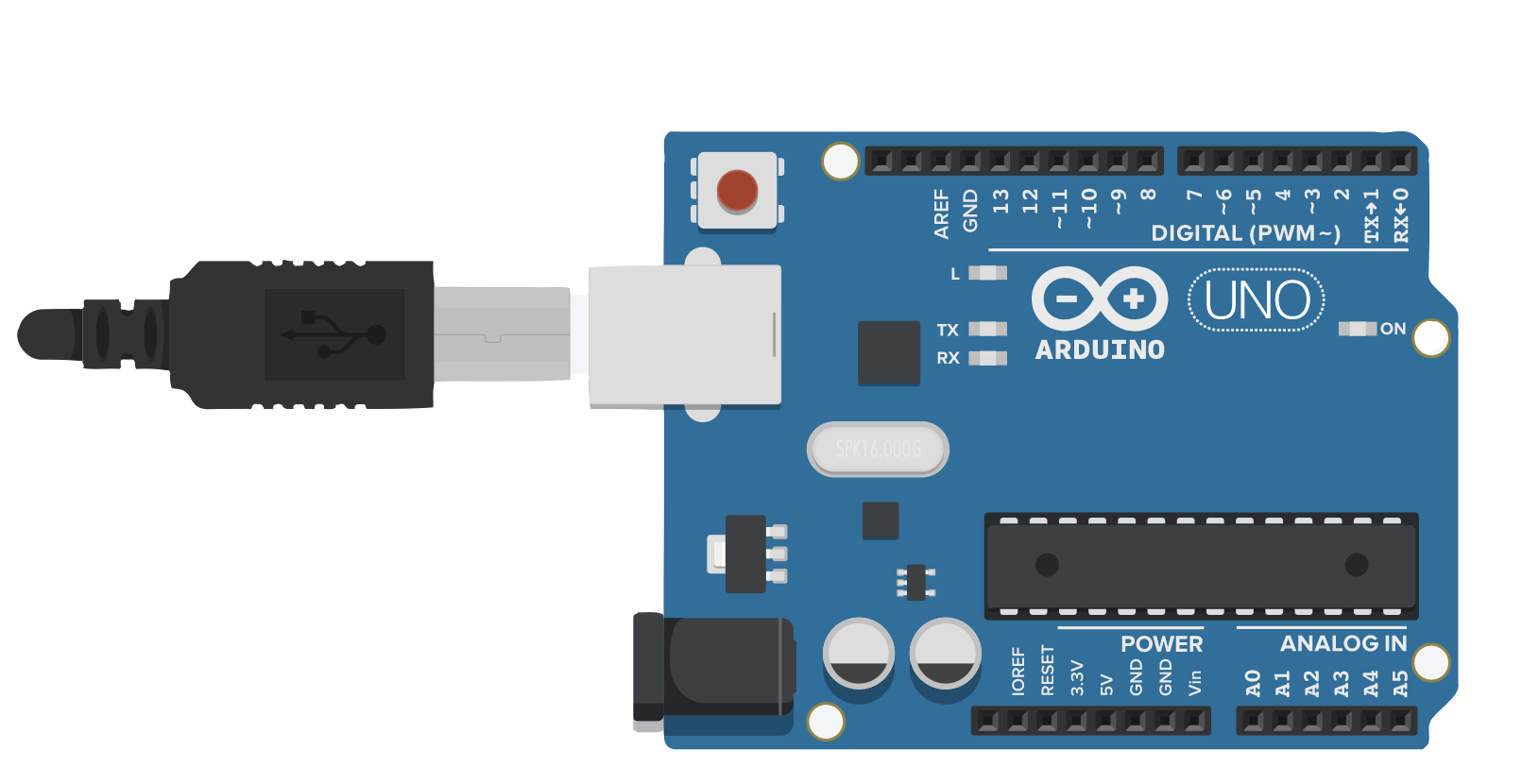

¡Exacto! Se trata del Botón de Reset. Su función principal es reiniciar el flujo del programa (ejecutando de nuevo el setup()) sin necesidad de desconectar el cable USB o la fuente de alimentación externa, permitiendo pruebas rápidas y efectivas.
¡Correcto! Es el Puerto USB-B. Es fundamental no solo para cargar tus programas (sketches), sino también para la "comunicación serial". Esto te permite enviar mensajes desde el Arduino hacia el Monitor Serie de tu PC, lo cual es vital para detectar errores o leer valores de sensores en tiempo real mientras el dispositivo está conectado.
¡Correcto! Es el Regulador de Voltaje. Este pequeño chip permite que el Arduino sea versátil con su alimentación; mientras el puerto USB ya entrega 5V regulados, este componente entra en acción cuando conectas fuentes externas más potentes, disipando el exceso de energía en forma de calor para mantener el sistema estable.
¡Exacto! Se trata del Microcontrolador ATmega328P. Es una computadora en miniatura que contiene su propia memoria, procesador y canales de entrada/salida. Sin este chip, el Arduino sería simplemente una placa de conexiones vacía; él es quien ejecuta las funciones setup() y loop() miles de veces por segundo para darle vida a tus proyectos.
¡Correcto! Es el ATmega16U2. Mientras el procesador grande ejecuta tu programa, este pequeño chip se encarga exclusivamente de la logística de datos. Es el responsable de que tu PC reconozca al Arduino como un puerto COM y permita la comunicación serial en tiempo real.
¡Exacto! Es el Jack de Alimentación (DC Barrel Jack). Es la entrada ideal cuando tu proyecto ya no está conectado a la computadora y necesita autonomía. Aunque acepta hasta 20V, el rango recomendado es de 7 a 12V para evitar que el regulador de voltaje se caliente demasiado al estabilizar la energía para el microcontrolador.
¡Correcto! Es el LED integrado del Pin 13. Es el único LED de propósito general que puedes controlar con programación (pinMode(13, OUTPUT)). Es famoso porque permite ejecutar el ejemplo "Blink" apenas sacas el Arduino de su caja, confirmando que la placa funciona correctamente sin usar una protoboard.
¡Correcto! Son los Pines de Alimentación (Power Pins). Esta sección es vital porque permite que el Arduino actúe como una fuente de poder para tus prototipos. Incluye el pin de 5V para la mayoría de sensores, el de 3.3V para dispositivos de bajo consumo y los pines GND (tierra), que son el punto de retorno común para toda la electricidad del sistema.
¡Correcto! Son los Pines Analógicos (A0 a A5). Estos pines están conectados a un convertidor que transforma voltajes entre 0V y 5V en números (del 0 al 1023). Esto es lo que permite que tu Arduino sepa exactamente cuánta luz detecta una fotorresistencia o la posición precisa de un potenciómetro, en lugar de solo saber si hay energía o no.
¡Exacto! Son los Pines Digitales (0 al 13). Estos pines funcionan bajo una lógica de dos estados: HIGH (5V) o LOW (0V). Algunos de ellos, marcados con el símbolo de una tilde (~), también permiten simular señales analógicas mediante una técnica llamada PWM, ideal para variar la intensidad de un LED o la velocidad de un motor.
¡Correcto! Es el Cristal Oscilador de 16 MHz. Su función es vital porque genera 16 millones de ciclos por segundo, sincronizando todas las operaciones internas del Arduino. Gracias a esta pieza, funciones como delay() o la comunicación serial son precisas; sin este "latido", el procesador no sabría a qué velocidad procesar la información.
¡Correcto! Son los LEDs TX (Transmitir) y RX (Recibir). Estos diodos están vinculados a los pines digitales 0 y 1. Son fundamentales para el diagnóstico, ya que si intentas cargar un código y estos LEDs no brillan, sabrás de inmediato que hay un problema en la conexión por cable o en el puerto seleccionado.
¡Exacto! Es el LED de Encendido (ON). Si este LED no brilla al conectar la placa, es la primera señal de alerta: indica que el Arduino no está recibiendo energía, que hay un cortocircuito o que el cable está defectuoso. Es el componente más básico pero esencial para saber que el hardware está listo para trabajar.
Click on the correct thing
