Conociendo mi máquina


Conociendo mi máquinaOnline version

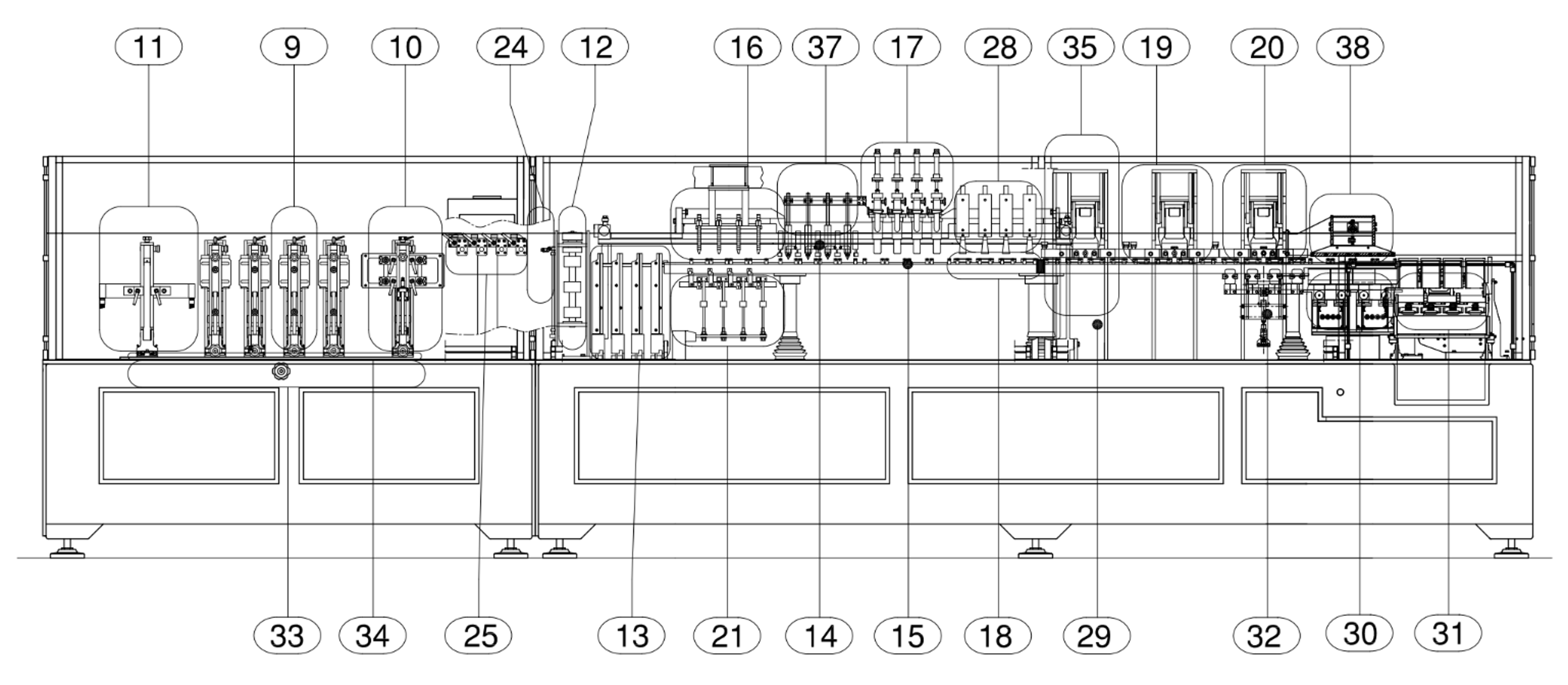

Identifica las partes de la máquina

by Saul Bernal
1 Mordaza inferior
2 Mordaza vertical
3 Placa de enfriamiento

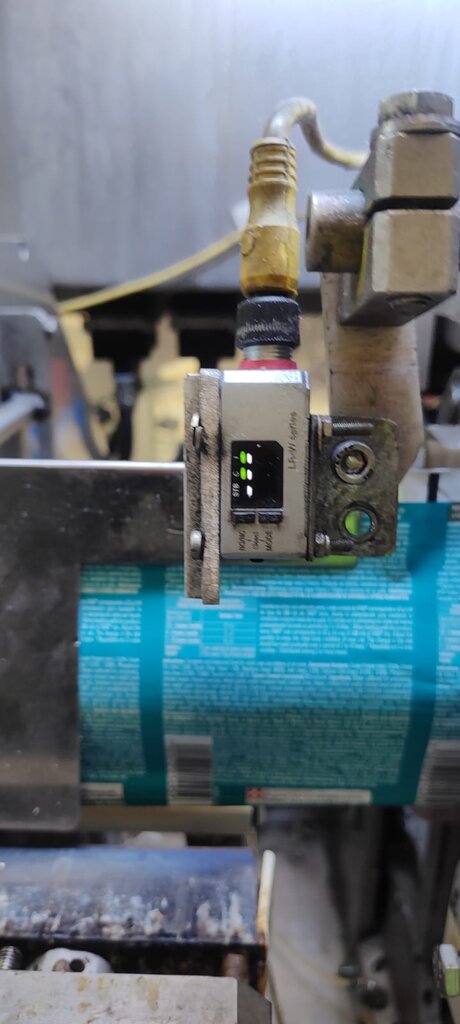

4 Fotocelda
5 Rodillo de arrastre o indexador
6 Sistema de apertura
7 Paso muerto
8 Accionamiento sistema de dosificación
9 Soldadura de ultrasonico
10 Mordaza soldadura superior o mordaza cosmetica
11 Mordaza enfriamiento
12 Pinzas controladora de peso o checkweigher

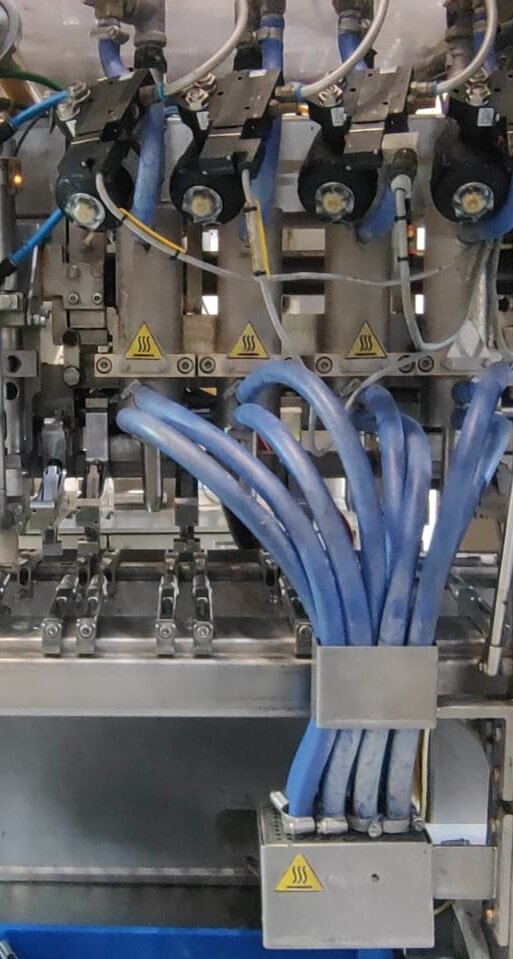

13 Boquillas de vapor
14 Corrección de mordazas
15 Accionamiento mordazas
16 Precorte
17 Tijeras
18 Ventosas inferiores
19 Pinzas fijas
20 Pinzas moviles
21 Pinzas estirado
22 Soporte detección alineación sobre en soldadura
23 Transferencia frontal trasero o pick and place
24 Dedos

Explicación

Calibración de Checkweigher Solución: Solicitar a instrumentación la calibración de checkweigher con pesas patrón. ​ Técnicos: Deshabilitación de Checkweigher por daño en equipo: Solución: - Intervención de Instrumentista​ - Cambio de pesadora por proveedor​ - Contención de control de peso cada 10 min por operadores.​ Desactivación de checkweigher en HMI L1​ Solución:Verificar en EL HMI Volpak que se encuentre activo el botón de controlador de peso.

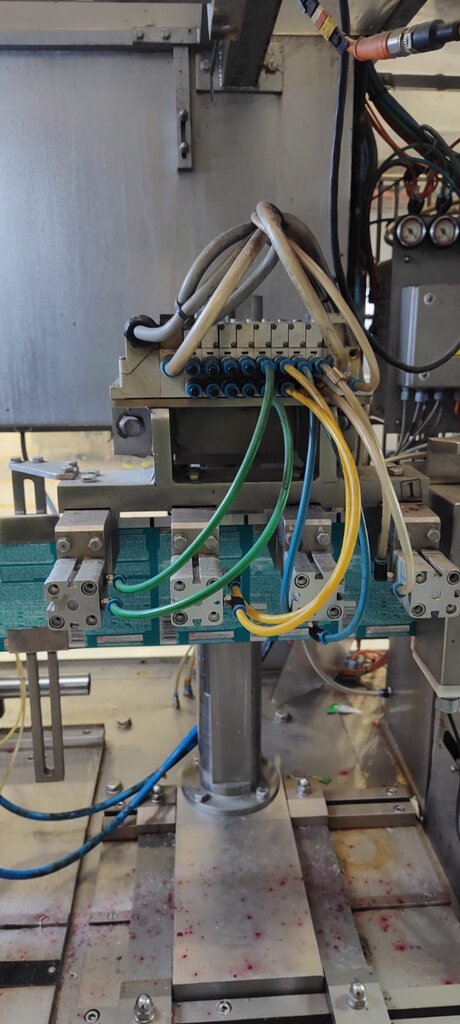

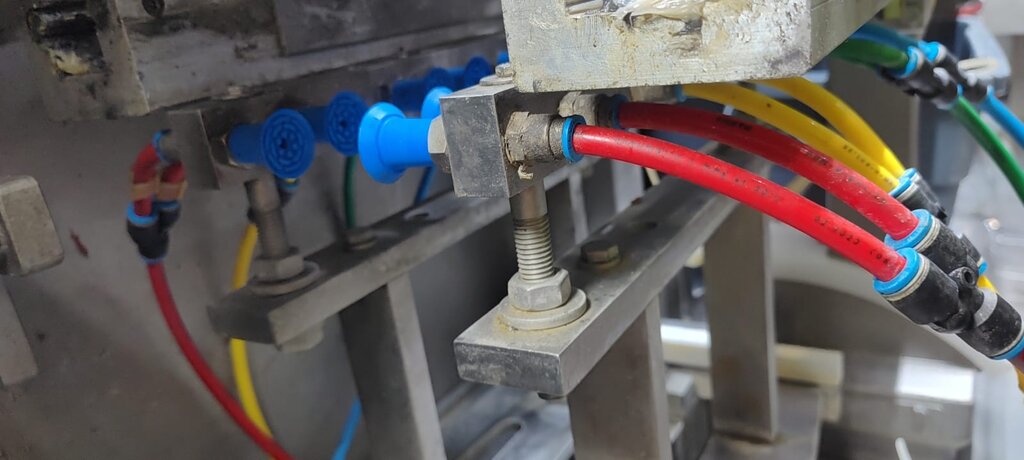

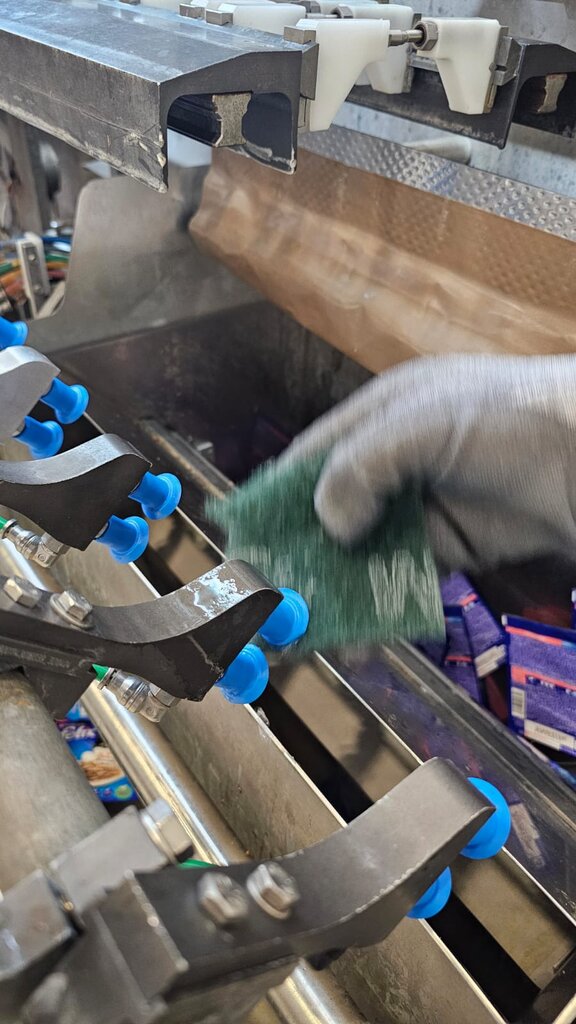

Ventosas dañadas/Desgastadas. Solución:  Inspeccionar condiciones técnicas de ventosas/Realizar cambio respecto a especificación de estándar (Periodo de cambio semanal) Mangueras de aire intercambiadas/dañadas Solución: Asegurar que las mangueras delanteras y traseras se encuentren con sus colores correspondientes. Si las mangueras se encuentran dañadas realizar cambio. Verificar condiciones de mangueras. Revisar los conectores rápidos.

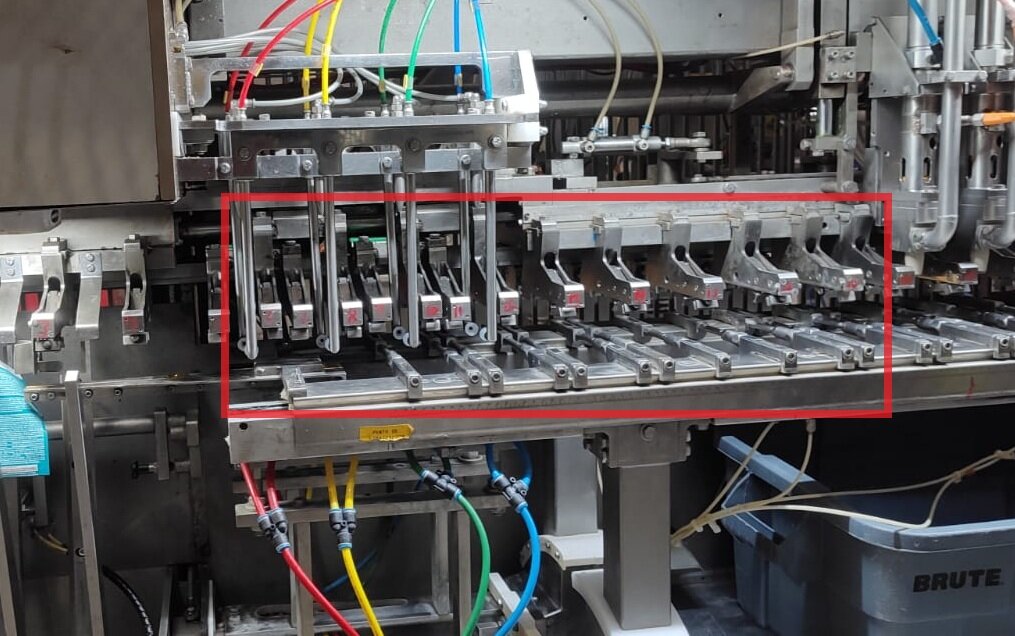

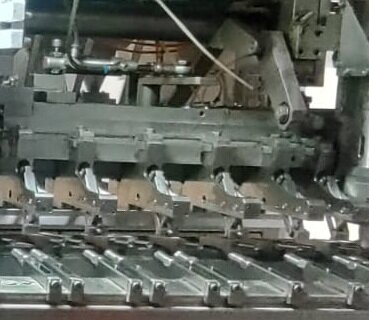

Presión/Alineación extensión: Solución: *ASEGURAR que silicón se encuentre en colocado y en buenas condiciones*​ Con sobre en extensión bar verificar que al retirar los sobres se deslicen sin ejercer fuerza. ​ Verificar que la parte trasera y delantera de extensión bar se encuentren alineadas. Técnicos: Presión de pinzas Solución: Colocar enconder a 160°.​ Jalar hacia abajo cada sobre para verificar la presión de cada pinza. Realizar ajuste con matraca y dado 17 mm en caso de que se quiera. Presión de carro móvil en las 3 piernas Solución: Colocar enconder a 335°.​ Con ayuda de un vernier los 114 mm en cada pierna.

Problemas recurrentes: -Pouch vacío se queda pegado en ventosa. Solución:​ Realizar limpieza de ventosas para evitar sobre de quede pegado en ventosa. Multiple falla en dosificación fuera. -Caída de sobre en cintas de salida​ Solución: - Limpieza de líneas de vacío.​ - Limpieza de módulos de ventosas ​ - Acceder al HMI para verificar los tiempos de accionamiento

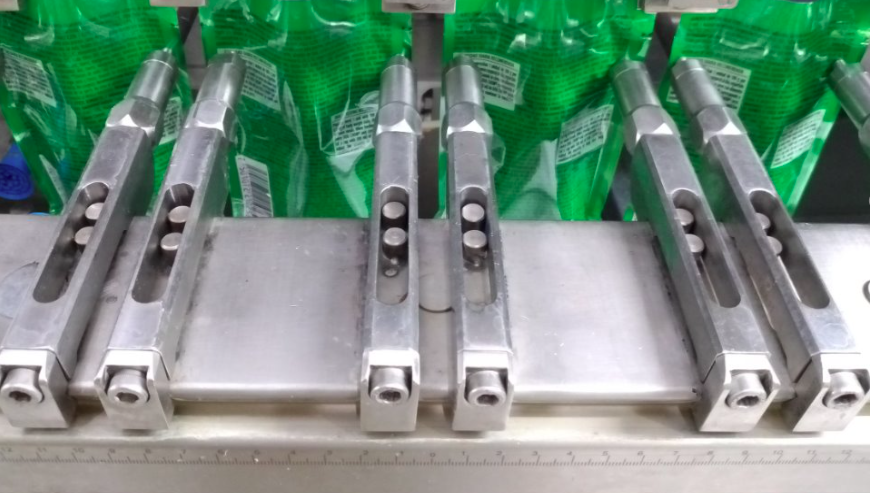

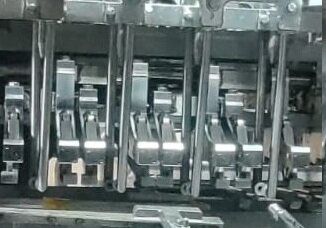

Dedos simples dañados ​ Abrir carro móvil.​ Solución: Verificar muelleo de cada uno de los dedos. En caso de encontrar dedos por falta de muelleo, realizar cambio.​ Posición dedos  Solución: - Verificar que los dedos se encuentren en posición respecto a los puntos de soldadura.​ - En caso de no haber encontrado puntos de soldadura , escalar problemática.
