Rele 8 pines

Map Quiz

(3)
Played 48
Create copy

About this activity

El aprendiz identificara cad uno de los elementos que componen el rele de 8 pines

Created by

Jan Carlo Ruiz Hernandez
Jan Carlo Ruiz Hernandez
Colombia

Download the paper version to play

Make your own free game from our game creator
Compete against your friends to see who gets the best score in this game
Make challenge

Top Games

 %
Anonymous
Anonymous
 %
%
%
You have exceeded the maximum number of games you can print with your current Plan.

To print as many games as you want, you need an Academic Plan or a Commercial Plan.

Get Academic Plan
Print your game
Rele 8 pines


Rele 8 pinesOnline version

El aprendiz identificara cad uno de los elementos que componen el rele de 8 pines

by Jan Carlo Ruiz Hernandez

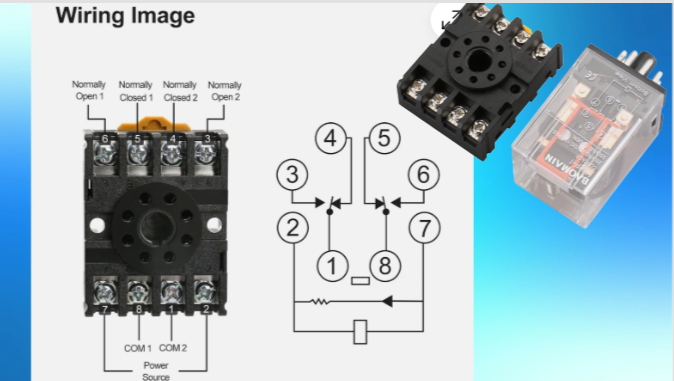

1 Alimentacion Electrica 2 Alimentacion Electrica 3 Contacto comun 2 4 Contacto comun 1 5 Contacto NC 2 6 Contacto NC 1 7 Contacto NO 1 8 Contacto NO 1 9 Rele 8 pines 10 Base Rele 11 Diagrama Unifilar

Explicación

Corresponden a la fuente de alimentación (Power Source). Al aplicar el voltaje correcto entre estos dos puntos, la bobina interna se magnetiza y mueve los contactos.

Corresponden a la fuente de alimentación (Power Source). Al aplicar el voltaje correcto entre estos dos puntos, la bobina interna se magnetiza y mueve los contactos.

Terminal 1 (COM 2): Punto común para el segundo juego de contactos.

Terminal 8 (COM 1): Punto común para el primer juego de contactos.

Terminal 4 (Normally Closed 2): Conectado internamente al Terminal 1 cuando no hay energía.

Terminal 5 (Normally Closed 1): Conectado internamente al Terminal 8 cuando no hay energía.

Terminal 3 (Normally Open 2): Se cerrará con el Terminal 1 al activar el relé.

Terminal 6 (Normally Open 1): Se cerrará con el Terminal 8 al activar el relé.

La base para relé de 8 pines, también conocida como base Octal o zócalo PF083A, es el componente que permite montar y cablear el relé en un riel DIN o panel sin necesidad de soldar directamente a los pines del dispositivo. A continuación, te detallo cómo se lee y se utiliza físicamente: 1. Distribución de los Bornes (Tornillos) Si observas la base de frente (como en la imagen que subiste), los tornillos están organizados en dos filas para facilitar el acceso a los cables: Fila Superior (Salidas) 6 (NO1): Salida normalmente abierta del polo 1. 5 (NC1): Salida normalmente cerrada del polo 1. 4 (NC2): Salida normalmente cerrada del polo 2. 3 (NO2): Salida normalmente abierta del polo 2. Fila Inferior (Entradas y Bobina) 7 y 2: Conexión de la Bobina. Aquí conectas la señal de control (el voltaje que activará el relé). 8 (COM1): Entrada común para el primer grupo de contactos. 1 (COM2): Entrada común para el segundo grupo de contactos.
