Quiz: Installations électriques (fp - electricité - mhi - formation professionnelle


Installations électriques Online version la circuit électrique MHI by FRANÇOIS RODRÍGUEZ 1 A partir de quelle valeur, le courant électrique représente t-il un danger pour le corps humain? a 5A b 1A c 100mA d 10mA 2 Quelle est la bonne définition de l'électrocution? a C'est le passage d’un courant électrique dans le corps, provoquant des blessures plus ou moins graves. b C'est le passage d’un courant électrique dans le corps, provoquant un décès 3 Quel élément est un disjoncteur différentiel? a b 4 Quel élément est un disjoncteur divisionnaire? a b 5 A quoi sert un disjoncteur divisionnaire? a Il assure la protection du circuit électrique.En cas de problème (surcharge, court-circuit), il coupe le circuit électrique . b Il protège le circuit électrique des surcharges et des courts-circuits, mais également les personnes des risques d'électrisation. Il surveille le courant entre la phase et le neutre et coupe le circuit si la différence est supérieure à 30mA. 6 A quoi sert un disjoncteur différentiel? a Il assure la protection du circuit électrique.En cas de problème (surcharge, court-circuit), il coupe le circuit électrique . b Il protège le circuit électrique des surcharges et des courts-circuits, mais également les personnes des risques d'électrisation.Il surveille le courant entre la phase et le neutre et coupe le circuit si la différence est supérieure à 30mA. 7 Dans ce câble, à quoi correspond le câble bleu? a la terre, b la phase, c le neutre. 8 Dans ce câble, à quoi correspond le câble marron? a la terre b la phase c le neutre 9 Dans un câble, quelle est la couleur destinée à la terre? a marron b jaune/vert c bleu 10 Quelle est la valeur de la tension efficace disponible sur une prise électrique ? Réponse écrite 11 Dans cet élément, quelle est la valeur maximale du courant? a 30mA b 230V c 32A 12 Quelle section de câble (rigide) faut-il choisir au minimum pour alimenter un four? a 2,5 mm2 b 4 mm2 c 6 mm2 13 Cette plaque de cuisson absorbe au maximum 5000W. Une ligne électrique lui est destinée exclusivement. Choisissez le disjoncteur et la section du câble à installer. a Disjoncteur de 10A, section du câble 1,5mm2 b Disjoncteur de 16A, section du câble 2,5mm2 c Disjoncteur de 20A, section du câble 4mm2 d Disjoncteur de 32A, section du câble 6mm2 14 Où doivent se placer la phase, le neutre et la terre sur cette prise? a la phase à gauche, le neutre au milieu, la terre à droite, b la phase à gauche, la terre au milieu, le neutre à droite, c le neutre à gauche, la terre au milieu, la phase à droite, d le neutre à gauche, la phase au milieu, la terre à droite. Retour 1 Lorsqu'un courant de 10mA traverse le corps humain, les muscles se contractent. A partir de 30mA, les poumons sont paralysés, entre 40mA et 1A, le seuil de fibrillation cardiaque est atteint, au delà le coeur s'arrête. 2 L'électrisation correspond au passage d'un courant électrique qui n'est pas mortel dans le corps humain. 10 Entre 1956 et 1991, la valeur efficace de la tension électrique disponible sur les prises est devenue standard en France métropolitaine en passant de 110V à 220V. Au 01/01/1996, elle est passée à 230V (et 400V en triphasé au lieu de 380V). 11 230V représente la tension de service. Au delà d'une différence de 30mA entre la phase et le neutre, le différentiel se déclenche et ouvre le circuit . 12 En utilisant le tableau, on voit qu'il faut choisir une section de câble minimale de 2,5mm2. A partir de la puissance du four, pensez à calculer le courant traversant le câble. 13 Pour connaître la valeur du courant, on utilise la formule P=U.I, on obtient I= P/U= 5000/230= 21,8A. Il faut donc choisir un câble de section 6mm2 et une protection de 32A.

1

A partir de quelle valeur, le courant électrique représente t-il un danger pour le corps humain?

a

5A

b

1A

c

100mA

d

10mA

2

Quelle est la bonne définition de l'électrocution?

a

C'est le passage d’un courant électrique dans le corps, provoquant des blessures plus ou moins graves.

b

C'est le passage d’un courant électrique dans le corps, provoquant un décès

3

Quel élément est un disjoncteur différentiel?

a

b

4

Quel élément est un disjoncteur divisionnaire?

a

b

5

A quoi sert un disjoncteur divisionnaire?

a

Il assure la protection du circuit électrique.En cas de problème (surcharge, court-circuit), il coupe le circuit électrique .

b

Il protège le circuit électrique des surcharges et des courts-circuits, mais également les personnes des risques d'électrisation. Il surveille le courant entre la phase et le neutre et coupe le circuit si la différence est supérieure à 30mA.

6

A quoi sert un disjoncteur différentiel?

a

Il assure la protection du circuit électrique.En cas de problème (surcharge, court-circuit), il coupe le circuit électrique .

b

Il protège le circuit électrique des surcharges et des courts-circuits, mais également les personnes des risques d'électrisation.Il surveille le courant entre la phase et le neutre et coupe le circuit si la différence est supérieure à 30mA.

7

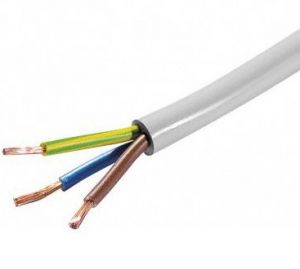

Dans ce câble, à quoi correspond le câble bleu?

a

la terre,

b

la phase,

c

le neutre.

8

Dans ce câble, à quoi correspond le câble marron?

a

la terre

b

la phase

c

le neutre

9

Dans un câble, quelle est la couleur destinée à la terre?

a

marron

b

jaune/vert

c

bleu

10

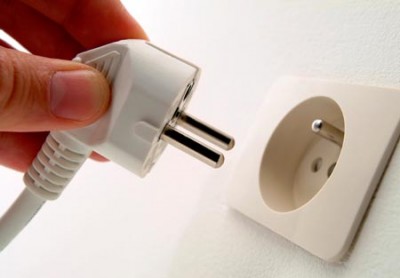

Quelle est la valeur de la tension efficace disponible sur une prise électrique ?

Réponse écrite

11

Dans cet élément, quelle est la valeur maximale du courant?

a

30mA

b

230V

c

32A

12

Quelle section de câble (rigide) faut-il choisir au minimum pour alimenter un four?

a

2,5 mm2

b

4 mm2

c

6 mm2

13

Cette plaque de cuisson absorbe au maximum 5000W. Une ligne électrique lui est destinée exclusivement. Choisissez le disjoncteur et la section du câble à installer.

a

Disjoncteur de 10A, section du câble 1,5mm2

b

Disjoncteur de 16A, section du câble 2,5mm2

c

Disjoncteur de 20A, section du câble 4mm2

d

Disjoncteur de 32A, section du câble 6mm2

14

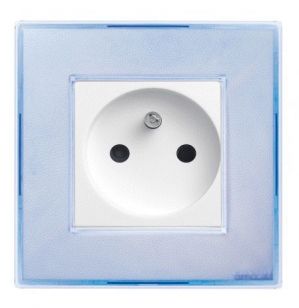

Où doivent se placer la phase, le neutre et la terre sur cette prise?

a

la phase à gauche, le neutre au milieu, la terre à droite,

b

la phase à gauche, la terre au milieu, le neutre à droite,

c

le neutre à gauche, la terre au milieu, la phase à droite,

d

le neutre à gauche, la phase au milieu, la terre à droite.

Retour

1

Lorsqu'un courant de 10mA traverse le corps humain, les muscles se contractent. A partir de 30mA, les poumons sont paralysés, entre 40mA et 1A, le seuil de fibrillation cardiaque est atteint, au delà le coeur s'arrête.

2

L'électrisation correspond au passage d'un courant électrique qui n'est pas mortel dans le corps humain.

10

Entre 1956 et 1991, la valeur efficace de la tension électrique disponible sur les prises est devenue standard en France métropolitaine en passant de 110V à 220V. Au 01/01/1996, elle est passée à 230V (et 400V en triphasé au lieu de 380V).

11

230V représente la tension de service. Au delà d'une différence de 30mA entre la phase et le neutre, le différentiel se déclenche et ouvre le circuit .

12

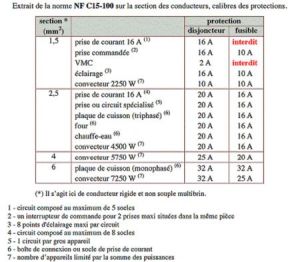

En utilisant le tableau, on voit qu'il faut choisir une section de câble minimale de 2,5mm2. A partir de la puissance du four, pensez à calculer le courant traversant le câble.

13

Pour connaître la valeur du courant, on utilise la formule P=U.I, on obtient I= P/U= 5000/230= 21,8A. Il faut donc choisir un câble de section 6mm2 et une protection de 32A.
