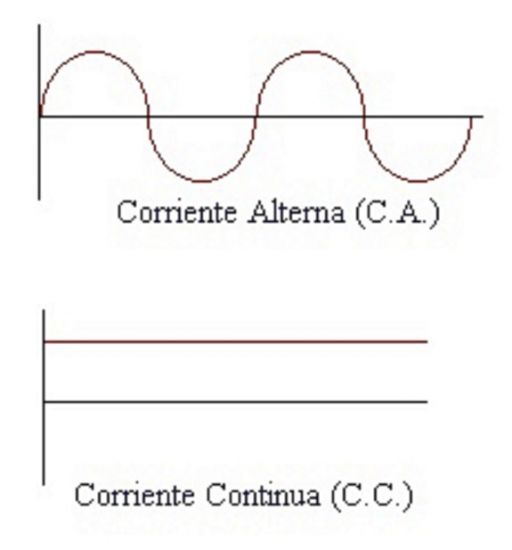

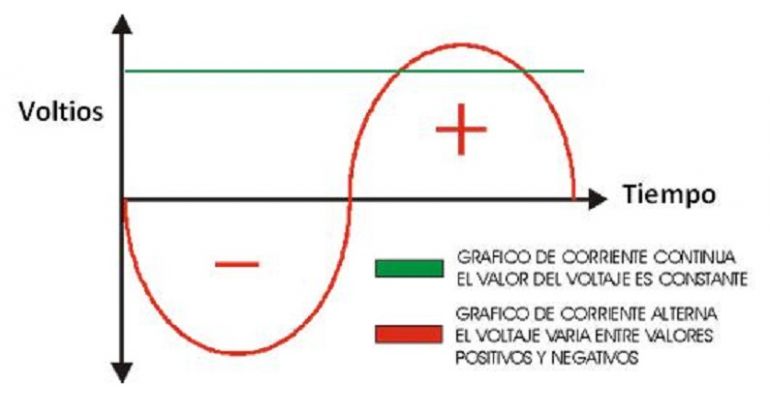

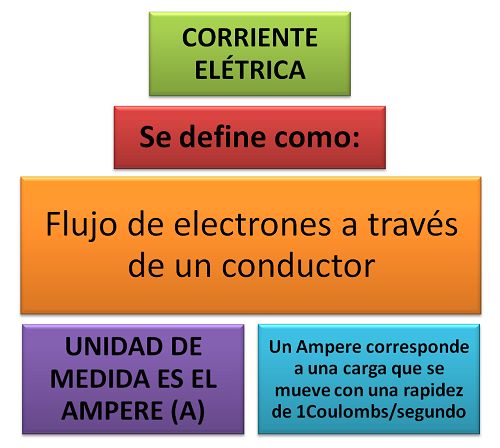

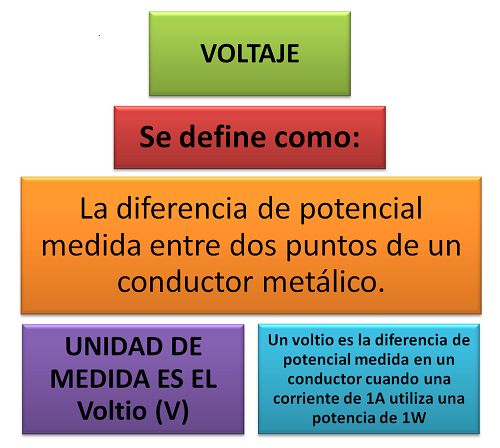

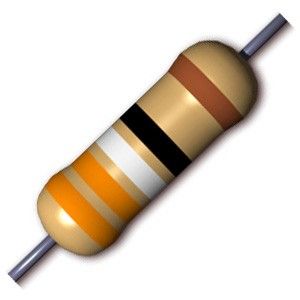

Circuitos ElectricosOnline version Esta actividad presenta los conceptos fundamentales para el analisis de circuitos electricos, entre estos conceptos tenemos: Ley de Ohm, corriente eléctrica, voltaje o tensión eléctrica, potencia, entre otros by Javier Enrique Quintero Rojas 1 perfil Hola, mi nombre es Javier E Quintero Rojas, su tutor virtual. Soy Ingeniero Electrónico de la U. Manuela Beltrán,tengo un diplomado en docencia universitaria, estudiante de Maestría en Telemática en la UNAB, hace 9 años me desempeño como docente en las aéreas de Electrónica y telecomunicaciones. No duden en ponerse en contacto para cualquier consulta, estoy para servirles. Javierq80@gmail.com3152902646 2 Contenidos En esta ocasión daremos una introducción a los conceptos previos necesarios para una fácil y mejor comprensión de las técnicas para el análisis de circuitos eléctrico. Definiremos conceptos como: Carga EléctricaCorriente EléctricaVoltajeResistenciaLey de Ohm 3 Carga Eléctrica 4 Corriente Eléctrica Se define la corriente en un punto específico y que fluye en una dirección especifica como la rapidez instantánea a la cual la carga neta positiva se mueve a través de un conductor metálico en la dirección especifica. La corriente se representa por I o i y su unidad de medida es el Ampere.Un Ampere corresponde a una carga que se mueve con una rapidez de 1Coulombs/segundo. EL Ampere fue llamado así en honor a A. M. Ampere. 5 Corriente Eléctrica La corriente eléctrica se puede presentar en un circuito en dos formas posibles. Corriente Alterna o AC y Corriente Directa o DC, a esta también suele llamársele Corriente Continua o CC. La unidad de medida de corriente es el Ampere (A).La imagen muestra una grafica en función del tiempo (eje X) de estas dos formas de corriente. 6 Corriente Eléctrica 7 Voltaje En el sistema internacional de medidas, se define voltaje como la diferencia de potencial eléctrico entre dos puntos de un alambre conductor que lleva una corriente de 1A, cuando la potencia disipada entre estos dos puntos es de 1W. La unidad de medida de voltaje es el Voltio (V) 8 Voltaje Igual que con la corriente, el voltaje tambien puede ser alterno o continuo, es decir, un elemento conductor puede tener un voltaje AC o DC. 9 Voltaje 10 Resistencia Eléctrica Se le denomina resistencia electrica a la propiedad de la materia de oposición al flujo de electrones. La unidad de medida es el Ohmio y se representa por la letra griega omega (Ω). 11 Ley de Ohm La ley de Ohm relaciona matematicamente la intensidad o corriente eléctrica, el voltaje y la resistencia. Segun esta ley el voltaje se define como el producto entre la corriente y la resistencia.Veamos el siguiente video para mayor ilustración. 12 Ley de Ohm 13 Bibliorafia Para profundizar en los temas, se sugiere la siguiente bibliografía:ANALISIS DE CIRCUITOS EN INGENIERIA, W. Kemmerly.ANALISIS DE CIRCUITOS ELECTRICOS, J. Irwin.
