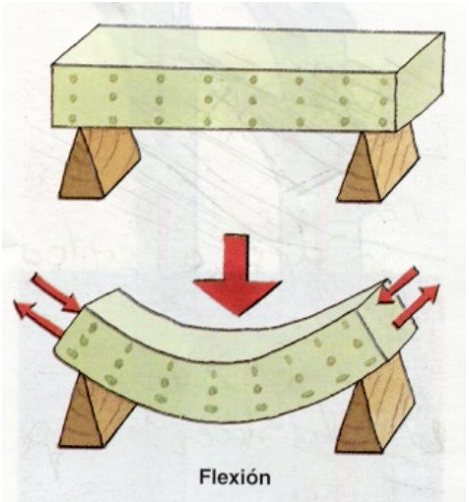

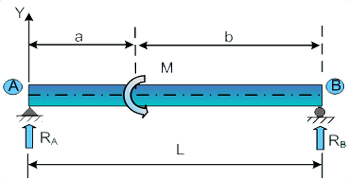

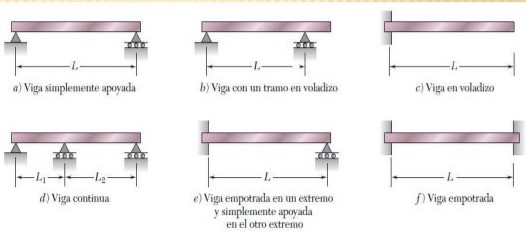

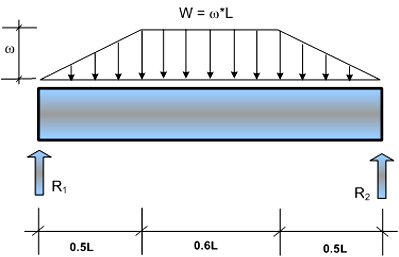

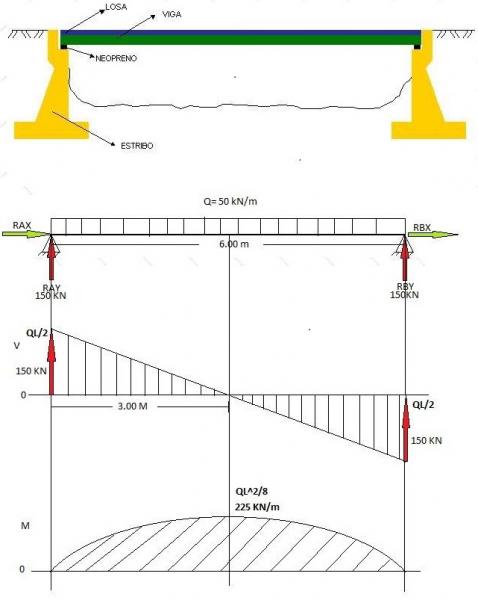

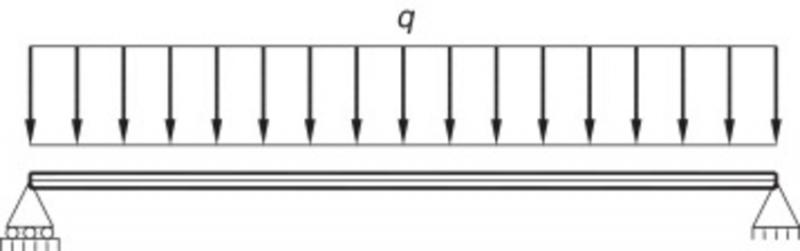

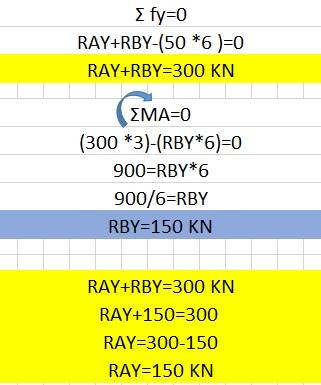

VIGAS SIMPLEMENTE APOYADASOnline version Ejemplo de vigas simplemente apoyadas by Yoely Juliana Acosta Cifuentes 1 ¿QUÉ ES UNA VIGA? ¿QUÉ ES UNA VIGA?Elemento estructural de forma horizontal que trabaja principalmente a flexión provocando tensiones de tracción y compresión. 2 TIPOS DE VIGA CLASIFICACIÓN DE VIGASSe clasifican de acuerdo a la manera en que se encuentran apoyadas. 3 VIGAS SIMPLEMENTE APOYADAS VIGA SIMPLEMENTE APOYADAViga que está soportada por apoyos simples en los extremos y que permiten el libre movimiento de sus extremos. También llamada viga simple. 4 CARGAS EN VIGAS Las vigas se someten a varios patrones de cargaCARGAS CONCENTRADAS NORMALESUna carga normal concentrada es la que actúa perpendicular (normal) al eje mayor de la viga en un solo punto o a lo largo de un segmento muy pequeño de la viga. 5 CARGAS EN VIGAS CARGA CONCENTRADA CON INCLINACIÓN Una carga concentrada inclinada es la que actúa efectivamente en un punto pero cuya línea de acción forma un ángulo con el eje principal de la viga 6 CARGAS EN VIGAS CARGAS UNIFORMEMENTE DISTRIBUIDASSon las cargas de magnitud constante que actúan perpendiculares al eje de una viga a lo largo del segmento significativo de la viga 7 CARGAS EN VIGAS CARGAS VARIABLES DISTRIBUIDAS Diversidad de cargas distribuidas ya sean triangulares o rectangulares que actúan a lo largo de un segmento significativo de la viga 8 CARGAS EN VIGAS MOMENTOS CONCENTRADOSCuando un momento actúa en un punto de una viga de manera que tiende a provocarte rotación pura, se llama momento concentrado 9 EJEMPLO 10 CÁLCULOS Cálculos respectivos al ejemplo de la viga simplemente apoyada
