Maquinas simples y compuestasOnline version

Este tipo de maquinas se caracteriza por ser aquellas que resultan del acoplamiento de varias maquinas

by juan manuel acevedo gonzalez
1

Maquinas simples

Una máquina simple es un dispositivo mecánico que cambia la dirección o la magnitud de una fuerza. Las máquinas simples también se pueden definir como los mecanismos más sencillos que utilizan una ventaja mecánica (también llamada relación de multiplicación) para incrementar una fuerza.

Existen seis tipos de maquinas simples clásicas que son:

  • Palanca
  • Torno
  • Polea
  • Plano inclinado
  • Cuña
  • Tornillo
    • 2

    Maquinas simples

    Las máquinas simples clásicas[editar]

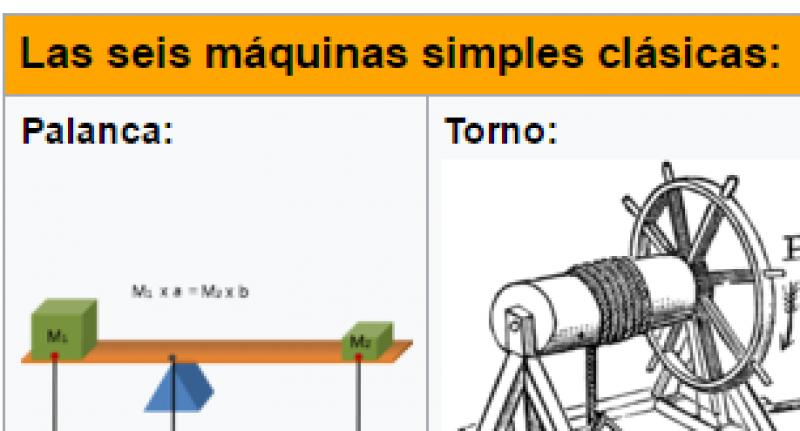

    De acuerdo con la clasificación establecida en el Renacimiento, las seis máquinas simples son:

    Palanca


    • La palanca es una barra rígida con un punto de apoyo, llamado fulcro, a la que se aplica una fuerza y que, girando sobre el punto de apoyo, vence una resistencia. Se cumple la conservación de la energía y, por lo tanto, la fuerza aplicada por su espacio recorrido ha de ser igual a la fuerza de resistencia por su espacio recorrido.

    • Torno

    • El torno es una máquina simple con forma de cilindro que gira libremente alrededor de su eje, de forma que permite arrollar una cuerda o un cable del que se suspenden cargas que se necesita desplazar verticalmente.

    • Polea

    • La polea es un dispositivo mecánico de tracción constituido por una rueda acanalada o roldana por donde pasa una cuerda, lo que permite transmitir una fuerza en una dirección diferente a la aplicada. Además, formando aparejos o polipastos de dos o más poleas es posible también aumentar la magnitud de la fuerza transmitida para mover objetos pesados, a cambio de la reducción del desplazamiento producido.
    3

    Maquinas simples

    • Plano inclinado

    • En el plano inclinado se aplica una fuerza para vencer la resistencia vertical del peso del objeto a levantar. Dado el principio de conservación de la energía, cuanto más pequeño sea el ángulo del plano inclinado, más peso se podrá elevar con la misma fuerza aplicada, pero a cambio, la distancia a recorrer será mayor.

    • Cuña

    • La cuña transforma una fuerza vertical en dos fuerzas horizontales de sentido contrario. El ángulo de la cuña determina la proporción entre las fuerzas aplicadas y la resultante, de un modo parecido al plano inclinado. Es el caso de hachas o cuchillos.

    • Tornillo

    • El mecanismo de rosca transforma un movimiento giratorio aplicado a un volante o manilla, en otro rectilíneo en el husillo, mediante un mecanismo de tornillo y tuerca. La fuerza aplicada por la longitud de la circunferencia del volante ha de ser igual a la fuerza resultante por el avance del husillo. Dado el gran desarrollo de la circunferencia y el normalmente pequeño avance del husillo, la relación entre las fuerzas es muy grande. Herramientas como el gato del coche o el sacacorchos derivan del funcionamiento del tornillo.
    4

    Características

    CARACTERÍSTICAS

    Una máquina simple utiliza una única fuerza aplicada transformándola en una fuerza resultante, que realiza un trabajo desplazando una sola carga (o venciendo una fuerza resistente). Si se omiten las pérdidas por rozamiento, el trabajo realizado por la fuerza aplicada es igual al trabajo realizado por la fuerza resultante sobre la carga. La máquina puede aumentar la magnitud de la fuerza aplicada a lo largo de una determinada distancia (al transformarla en la fuerza resultante), pero a costa de una disminución proporcional en la distancia recorrida por la carga. La relación entre la fuerza aplicada y la fuerza resultante se denomina ventaja mecánica.

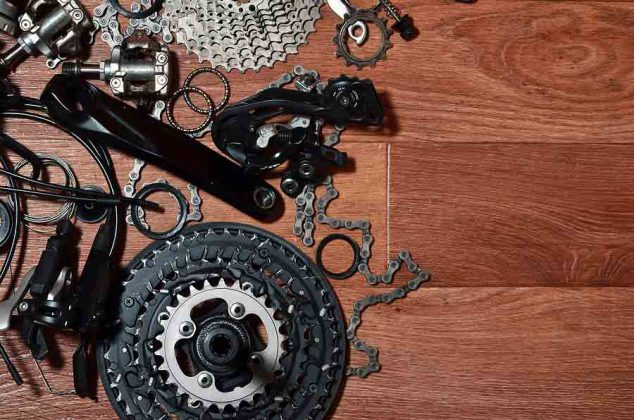

    Las máquinas simples pueden ser consideradas como los "bloques de construcción" elementales a partir de los que se diseñan máquinas más complejas (denominadas en ocasiones "máquinas compuestas"8 9 4 10 como por ejemplo, el mecanismo de una bicicleta, donde se utilizan ruedas, palancas y poleas).11 12 La ventaja mecánica de una máquina compuesta es el producto de las ventajas mecánicas de las máquinas simples de las que está compu

    5

    Maquina Compuesta.

    Maquinas Compuestas.

    Las máquinas compuestas pueden ser tan pequeñas como un reloj mecánico o tan grande como una grúa de construcción. Son el resultado de una combinación de dos o más máquinas simples

    una máquina compuesta es un dispositivo mecánico formado a partir de un conjunto de máquinas simples conectadas en serie, de forma que la fuerza resultante de una proporciona la fuerza aplicada en la siguiente.

    6

    Tipos de maquinas compuestas

    TIPOS

    • Máquinas mecánicas: Sus componentes son mecánicos.
    • Máquinas eléctricas: Sus componentes son eléctricos.
    • Máquinas mixtas: Hay componentes mecánicos y eléctricos.
    7

    Maquinas compuestaS

    CARACTERÍSTICAS

    - Este tipo de máquinas se caracteriza por ser aquellas que resultan el aclopamiento de varias máquinas.

    - Las máquinas compuestas generalmente son combinaciones de 6 tipos de máquinas simples: Palancas, poleas, ruedas, ejes, planos inclinados, tornillos y cuñas.

    -Posee dos tipos de combinaciones:

    - Polipastos (Se llama polipasto  a una máquina que se utiliza para levantar o mover una carga con una gran ventaja mecánica) y engranajes.

    - Construir una máquina compuesta significa poner en interrelación una determinada cantidad de máquinas simples.

    - Cada una de las piezas que forman una máquina compuesta se llama operador. Hay dos tipos de operadores mecánicos y energéticos.

    - Tienen movimiento.

    8

    Maquinas compuestaS

    CARACTERÍSTICAS

    - Este tipo de máquinas se caracteriza por ser aquellas que resultan el aclopamiento de varias máquinas.

    - Las máquinas compuestas generalmente son combinaciones de 6 tipos de máquinas simples: Palancas, poleas, ruedas, ejes, planos inclinados, tornillos y cuñas.

    -Posee dos tipos de combinaciones:

    - Polipastos (Se llama polipasto  a una máquina que se utiliza para levantar o mover una carga con una gran ventaja mecánica) y engranajes.

    - Construir una máquina compuesta significa poner en interrelación una determinada cantidad de máquinas simples.

    - Cada una de las piezas que forman una máquina compuesta se llama operador. Hay dos tipos de operadores mecánicos y energéticos.

    - Tienen movimiento.
