1
Sección por donde ingresa el agua a la turbina.
2
Sección por donde se reparte el agua alrededor del eje.
3
En estas turbinas el agua golpea al rodete solo en su periferia.
6
Tipos de turbinas que se usan como dispositivos para medir flujo y también como generadores de potencia.
7
Elementos por donde sale el agua
9
Máquina que transforma la energía de un fluido en energía mecánica de rotación.
10

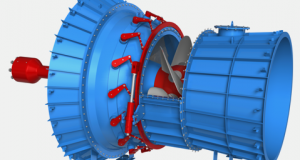

En estas turbinas el agua entra y sale de forma paralela al eje de rotación de la turbina
13
Es de suma importancia para el buen funcionamiento de la turbina y empieza por la correcta selección de los materiales.
14

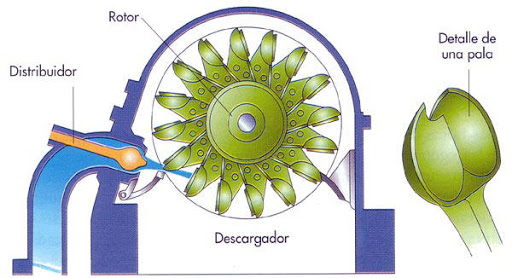

También conocidas como turbinas de impulsión, porque el fluido se envía por una tobera aceleradora de modo que la mayor parte de su energía mecánica se convierte en energía cinética.
15
Se encuentra al centro del distribuidor y consta esencialmente de un disco provisto de un sistema de álabes, paletas o cucharas.
16
Puede estar en disposición horizontal o en forma vertical.
