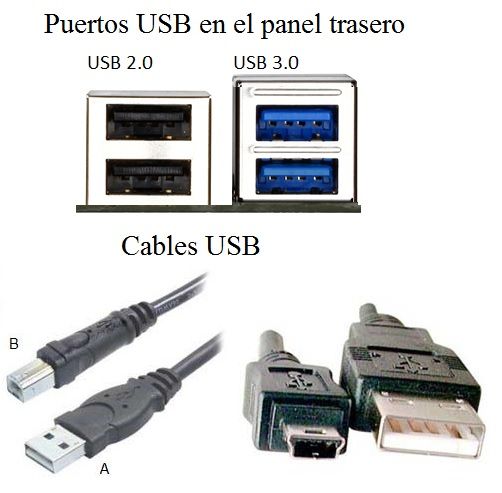

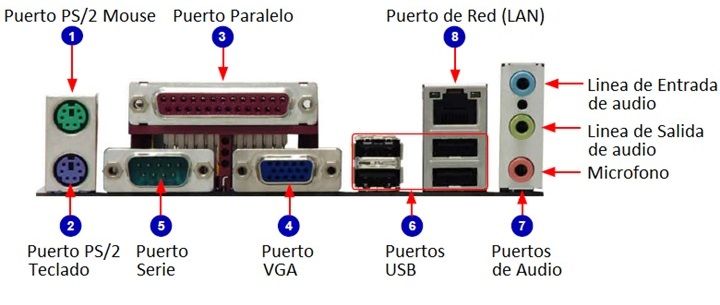

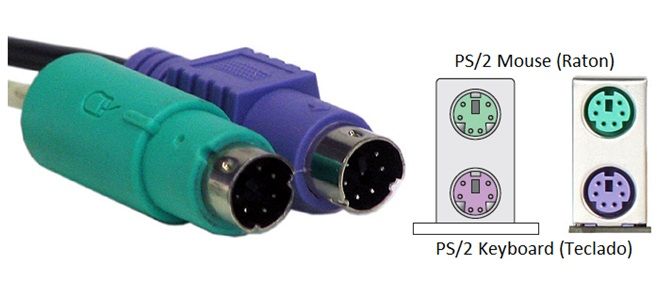

Mother Board, Panel traseroOnline version Con la siguiente presentación usted se va a familiarizar con los componentes del panel trasero de una Tarjeta Madre o Mother Board. La información no está completa. Se realizó para dar cumplimiento a una actividad de un curso de TIC. by ROLANDO RODRIGUEZ DUEÑAS 1 Panel Trasero - Mother Board PANEL TRASERO DE LA MOTHERBOARDEl panel trasero de la Mother Board es la zona donde se concentran los conectores exteriores del ordenador.En primer lugar vamos a ver el panel trasero de una placa típica. Hay que tener en cuenta que nuestra placa puede ser ligeramente diferente a la mostrada en la imagen. 2 Panel Trasero - Mother Board 3 Panel Trasero - Board A continuación vamos a ver detalladamente cada uno de los componentes del panel trasero. 4 Puertos PS2 PUERTO PS2Son utilizados para conectar el teclado (en el morado) y el mouse (en el verde). Con tendencia a desaparecer debido a que estos dispositivos por lo general están viniendo con conexión USB. 5 Puerto USB Puertos USB 1.1 y 2.0 Los puertos USB (Universal Serial Bus). Se trata de cables de 4 contactos, distribuidos de la siguiente forma:Contacto 1.- Tensión 5 voltios. Contacto 2.- Datos -. Contacto 3.- Datos +. Contacto 4.- Masa (GND). 6 Puerto USB 7 Puerto Serial. PUERTO SERIAL.Ha desaparecido en las mother boards modernas. También llamado DB9. Se utilizaba principalmente para la conexión del ratón (Mouse), algunos tipos antiguos de escáneres y actualmente para dispositivos como PDA´s ("Personal Digital Assistant") 8 Puerto paralelo LPT También desaparecidos en las mother boards modernas. Se utilizaba principalmente para la conexión de impresoras, unidades de lectura para discos ZIP y escáneres. 9 Puerto de Red RJ-45 PUERTO RJ-45 (PUERTO DE RED)Es un puerto que viene integrado en la (Motherboard), ó bien en una tarjeta de red.Se utiliza para interconectar computadoras en redes locales (LAN), esto es en interiores de oficinas, escuelas, hogares, etc. 10 Conectores de audio o RCA Conectores de Audio o RCA: El puerto de audio tiene la función de capturar audio procedente del exterior, grabar señales de audio, reproducir sonido hacia bocinas y capturar la señal del micrófono. Consta de un conector cilíndrico con 2 ó 3 terminales que permite la transmisión de datos a un dispositivo externo (periférico), básicamente bocinas y micrófonos, desde la computadora; por ello se le denomina puerto. 11 Pendiente construcción Diapositivas siguientes pendientes de construcción.
