Coprocesador AsincronoOnline version

Circuito integrado electrónico que funciona sin reloj para sincronizar las operaciones.

by Henry Delgado Angulo
1

Diseño de un Coprocesador Asincrono IEEE 754 Para Punto Flotante de 32 Bits

El coprocesador asíncrono es un circuito digital que realiza operaciones aritméticas de suma, resta, multiplicación y división en punto flotante de dos operando de 32 bits sin utilizar una señal de reloj. Para lograr la sincronización, la ejecución y el procesamiento de datos, el circuito utiliza un protocolo de handshake, que puede ser definido desde la especificación de la implementación asíncrona con Balsa System.


2

Coprocesador Asincrono

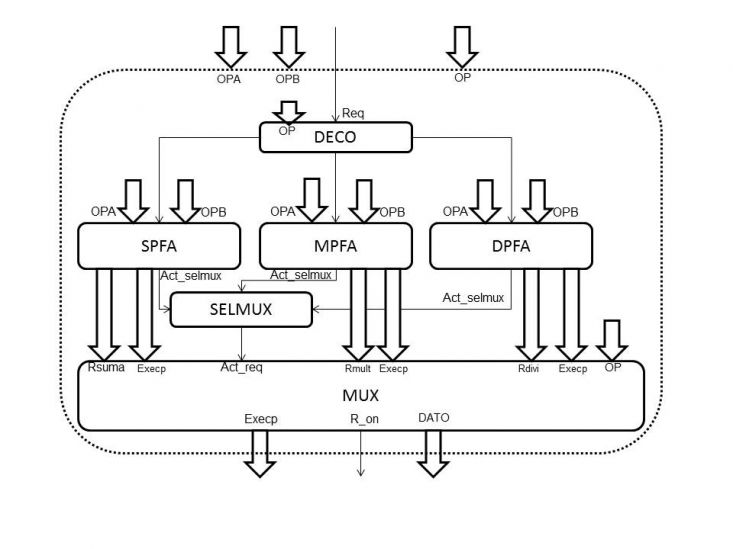

El coprocesador asíncrono realiza las operaciones de suma/resta, multiplicación y división debido a que está conformado por cuatro unidades que son:

·        SFPA: es la unidad de ejecución asíncrona de suma/resta para punto flotante de precisión simple.

·        MPFA: es la unidad de ejecución asíncrona de la multiplicación para punto flotante de precisión simple.

·        DPFA: es la unidad de ejecución asíncrona de división para punto flotante de precisión simple.

·        DECO: es la unidad encargada de seleccionar las unidades de ejecución de las operaciones matemáticas.

·        SELMUX: es la unidad encargada de activar la unidad MUX cuando una unidad de ejecución de operaciones haya terminado la operación.

·        MUX: esta unidad se encarga de entregar los resultados de la operación realizada.

3

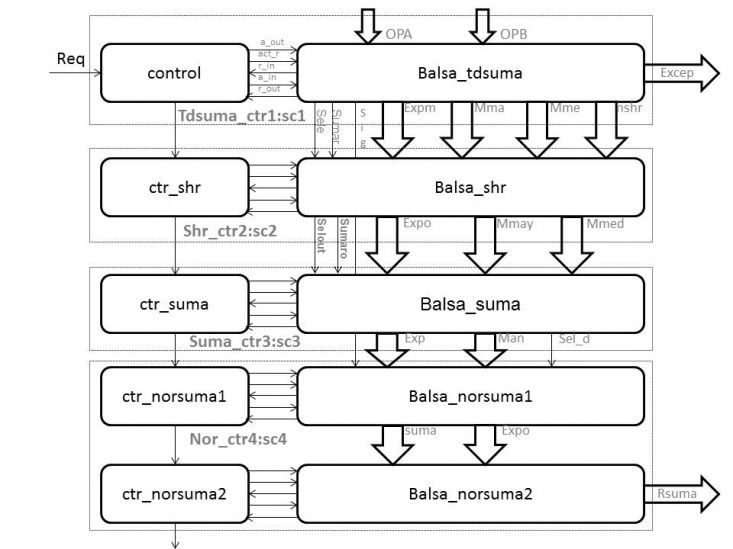

UNIDAD DE SUMA EN PUNTO FLOTANTE ASÍNCRONA

Esta unidad se diseñó siguiendo las especificaciones del estándar para suma/resta en simple precisión y está conformada por cuatro módulos: tdsuma_ctr1, shr_ctr2, suma_ctr3, nor_ctr4. En la Figura 2 se detalla la organización de la unidad de suma en punto flotante asíncrona con todos sus módulos.

4

Unidad de Multiplicación en Punto Flotante

Esta unidad fue diseñada para realizar la multiplicación de dos números en punto flotante siguiendo las especificaciones del estándar IEEE 754 para multiplicación en precisión simple. Está conformada por tres módulos principales

·         Módulo tdprod_ctd.

·         Módulos producto_ctp.

·         Módulo ncp1.

5

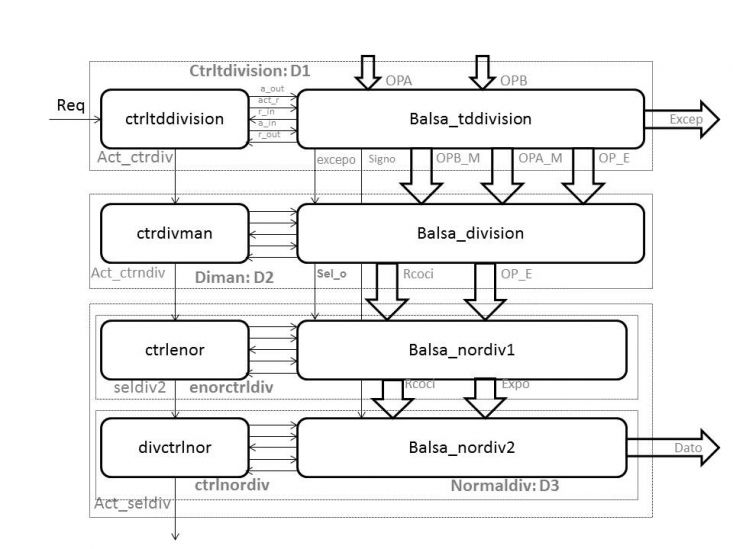

Unidad Asíncrona para la división de dos Números en Punto Flotante de 32 Bits

Esta unidad tiene la función de realizar la división de dos operandos en punto flotante de 32 bits. Esta conformado por los módulos funcionales realizados en código Balsa ctrltddivision, Diman, Normaldiv y los modulos combinatorios para control ctrltddivision, ctrdivman, ctrlenor y divctrlnor.
