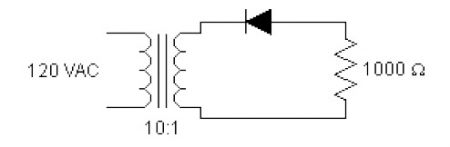

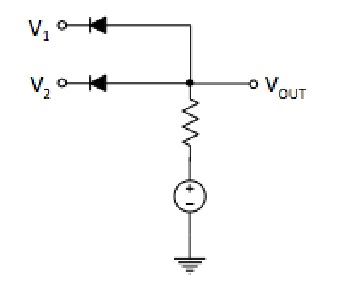

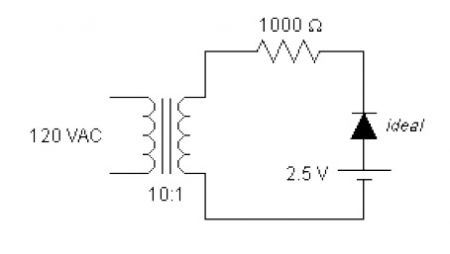

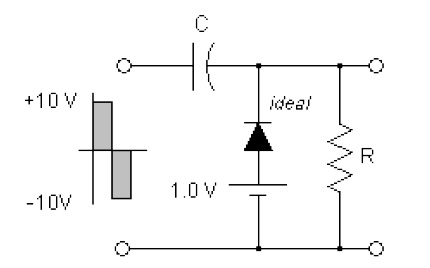

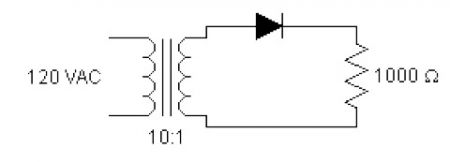

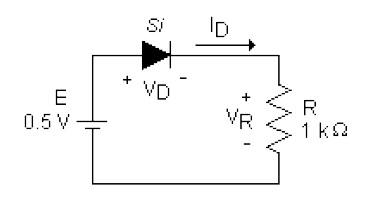

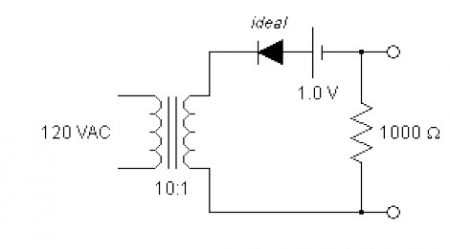

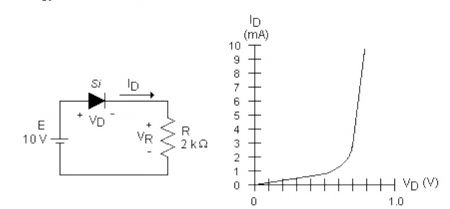

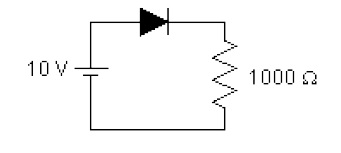

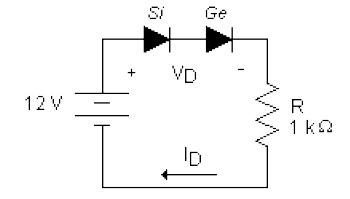

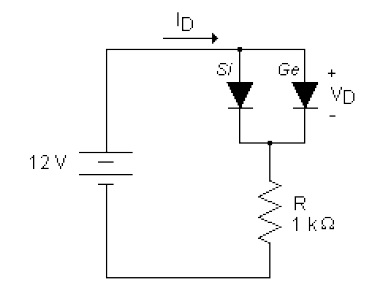

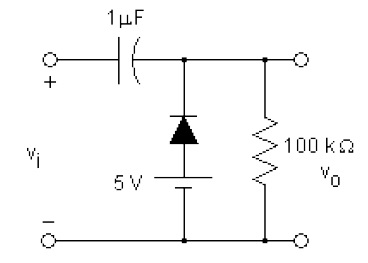

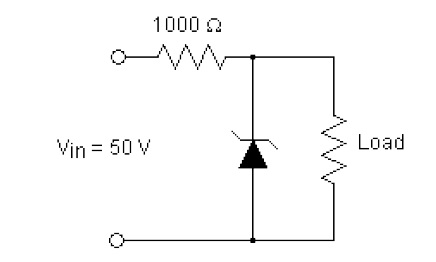

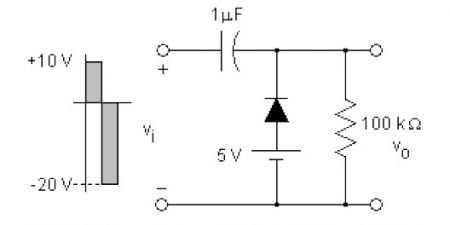

Aplicaciones con diodosOnline version Aplicaciones con diodos by Jose Antonio Llorente Gonzalez 1 Para este circuito, la intersección de la recta de carga con los ejes de coordenadas. a A) VD = 10 V ID = l mA b B) VD = 1 V ID = l mA c C) VD = 1 V ID = l0 mA d D) VD = 10 V ID = l0 mA 2 Si un diodo de silicio y uno de germanio están conectados en serie, la caída de tensión en bornas del circuito serie será igual a ________. a A) la caida de tensión en el diodo de silicio b B) la caida de tensión en el diodo de germanio c C) la suma de las caidas de tensiones correspondientes a cada uno de los diodos d D) la diferencia de las caidas de tensiones correspondientes a cada uno de los diodos 3 El siguiente circuito se corresponde con una puerta lógica _________. a A) OR de lógica positiva b B) AND de lógica positiva c C) OR de lógica negativa d D) AND de lógica negativa 4 El siguiente circuito se corresponde con una puerta lógica _________. a A) OR de lógica positiva b B) AND de lógica positiva c C) OR de lógica negativa d D) AND de lógica negativa 5 En el siguiente circuito, la corriente circula através de la carga resistiva durante ________. a A) el semiciclo positivo de la onda de entrada b B) el semiciclo negativo de la onda de entrada c C) la onda de entrada completa d D) El diodo bloqueará toda corriente y no circulará ninguna corriente a través de la carga. 6 Calcular la corriente de pico que circula a través de la carga, suponiendo que el diodo es ideal. a A) 12 mA durante el semiciclo positivo b B) 12 mA durante el semiciclo negativo c C) 16.97 mA durante el semiciclo positivo d D) 16.97 mA durante el semiciclo negativo 7 Para este circuito recortador, ¿Cuanto es el valor máximo de la tensión de salida cuando el diodo está conduciendo? a A) + 16.97 V b B) - 16.97 V c C) + 2.5 V d D) + 19.47 V 8 Para este circuito recortador, ¿Cuanto es el valor máximo de la tensión de salida cuando el diodo no está conduciendo? a A) + 16.97 V b B) - 16.97 V c C) + 2.5 V d D) + 19.47 V 9 Para este circuito recortador, ¿Cuanto es el valor mínimo de la tensión de salida cuando el diodo está conduciendo? a A) - 16.97 V b B) + 16.97 V c C) - 1.0 V d D) - 17.97 V 10 Para este circuito recortador, ¿Cuanto es el valor mínimo de la tensión de salida cuando el diodo no está conduciendo? a A) - 16.97 V b B) + 16.97 V c C) 0 V d D) - 17.97 V 11 Para este circuito clamping ¿Cuanto es el valor máximo de la tensión de salida? a A) + 11 V b B) + 21 V c C) - 11 V d D) - 21 V 12 Para este circuito clamping ¿Cuanto es el valor mínimo de la tensión de salida? a A) + 1 V b B) + 21 V c C) - 11 V d D) - 1 V 13 ¿Cuanto valen los valores mínimos y máximos de las corrientes que circulan a través de la resistencia variable cuando el diodo está trabajando en la zona Zener? La tensión Zener es de 10 V. a A) 8 mA y 40 mA b B) 8 mA y 35 mA c C) 12.5 mA y 40 mA d D) No se puede determinar los valores, ya que es necesario conocer la resistencia de carga.. 14 El punto de intersección entre la curva característica del diodo y la recta de carga se conoce como ________. a A) punto de trabajo b B) punto Q c C) punto de quiescencia d D) Todas las anteriores son correctas 15 Dado un circuito con un diodo de silicio en serie con una resistencia R = 2 KOhms y al que se le aplica una tensión de 10 V, ¿ Cuanto vale IDQ? a A) 4.65 mA b B) 1.0 mA c C) 10 mA d D) 0.5 mA 16 Dado un circuito con un diodo de silicio en serie con una resistencia R = 2 KOhms y al que se le aplica una tensión de 10 V. Determinar VDQ si IDQ es 4.5 mA. a A) 2 V b B) 0.7 V c C) 11.5 V d D) 1 V 17 Para el circuito de la siguiente figura, utilizar la curva característica del diodo the diode para estimar el valor de VR. a A) 0.92 V b B) 92 mV c C) 9.2 V d D) 10 V 18 Generalmente un diodo de silicio está en estado de ________ si la corriente debida a la tensión aplicada circula en el sentido marcado por la flecha del símbolo del diodo y VD es mayor o igual que 0.7 V. a A) off b B) on c C) saturación d D) polarización inversa 19 Generalmente un diodo de silicio está en estado de ________ si la corriente debida a la tensión aplicada circula en el sentido marcado por la flecha del símbolo del diodo y VD es mayor o igual que 0.3 V. a A) off b B) on c C) saturación d D) polarización inversa 20 El valor aproximado (práctico) de la corriente IR en este circuito es ________. a A) 0 A b B) 0.5 mA c C) 0.5 A d D) 5 mA 21 La tensión y corriente en la resistencia del siguiente circuito valen ________. a A) 10 V, 5 mA b B) 11 V, 2 mA c C) 11 V, 11 mA d D) 2 V, 11 mA 22 ¿Cuanto vale la caida de tensión en dos diodos de silicio polarizados directamente y conectados en paralelo? a A) 11.3 V b B) 0.3 5 V c C) 0.7 V d D) 1.4 V 23 El valor de VD en el siguiente circuito es de ________. a A) 11.3 V b B) 10.6 V c C) 0.7 V d D) 0.3 V 24 Cuando en un rectificador de media onda el diodo apunta hacia la carga, la salida del rectificador es ________. a A) positiva b B) negativa c C) ni positiva ni negativa, depende de la polaridad de la tensión del secundario del transformador d D) onda completa 25 Un rectificador de media onda con la flecha del diodo apuntando en el sentido contrario a la carga tiene un valor medio de tensión de ________ para una señal senoidal de entrada de 20 V de tensión máxima. a A) 6.14 V b B) -13.65 V c C) -6.14 V d D) 12.49 V 26 ¿Por qué son generalmente preferidos los rectificadores de onda completa en puente que los de onda completa con transformador con toma intermedia? a A) No es necesario utilizar un transformador con toma intermedia b B) El valor medio de la tensión de salida es mayor utilizando transformadores idénticos en cuanto al número de espiras de cobre en el primario y el secundario. c C) Los diodos requieren un valor PIV menor d D) Todas las contestaciones anteriores son válidas. 27 Un rectificador en puente tiene las siguientes características Vm = 177 V, relación de transform= 5 : 1, y RL = 500 Ohms. ¿Cuanto vale el valor medio de la tensión? a A) 3.75 V b B) 9.91 V c C) 21.62 V d D) 6.88 V 28 Un rectificador de onda completa con transformador con toma intermedia tiene un secundario de 20 Vm entre los terminales extremos. La tensión de pico en la carga para este circuito es de ________ si se considera la caida debida al diodo de silicio. a A) 20 Vp b B) 9.3 Vp c C) 19.3 Vp d D) 10 Vp 29 Un rectificador de onda completa con transformador con toma intermedia tiene un secundario de 20 Vm y una resistencia de carga de 4.7 kOhms . ¿Cuanto vale el valor medio de la corriente en la carga? a A) 1.26 mA b B) 2.61 mA c C) 629.8 mA d D) 1.4 mA 30 ¿Cual de los siguientes circuitos se utiliza para eliminar una porción de señal? a A) Clipper b B) Clamper c C) Multiplicador de tensión d D) Divisor de tensión 31 Los dos tipos de circuitos clippers son ________. a A) elevador de continua y eliminador de continua b B) media onda y onda completa c C) serie y paralelo d D) regenerativo y eliminador 32 El siguiente circuito se corresponde con un ________. a A) clipper serie b B) clipper shunt c C) clamper serie d D) clamper shunt 33 Un ________ se utiliza comunmente para protejer los circuitos de transitorios a A) clamper b B) multiplicador c C) eliminador d D) clipper 34 ¿Cual de los siguientes circuitos se utiliza para cambiar el nivel de continua de una señal sin cambiar la forma de onda de la señal? a A) un clipper b B) un clamper c C) un multiplicador de tensión d D) un divisor de tensión 35 Un circuito clamper debe tener ________ lo suficientemente grande como para mantener la carga del condensador durante la conducción del diodo. a A) un condensador b B) una constante de tiempo RC c C) una tensión de diodo d D) una tensión aplicada 36 Este circuito se corresponde con un ________. a A) clipper positivo b B) clipper negativo c C) clamper positivo d D) clamper negativo 37 Suponiendo que el siguiente circuito utiliza un diodo de silicio, la tensión de salida es fijada a ________. a A) 10.7 V b B) 5.7 V c C) 4.3 V d D) 5.3 V 38 Dada una señal de 1000 Hz que es aplicada a un circuito clamper con una resistencia de 10 kOhms. ¿Cual es el valor mínimo del condensador necesario para su correcto funcionamiento? a A) 0.25 pF b B) 10 pF c C) 5 pF d D) 250 pF 39 Un diodo Zener está en on si la tensión aplicada, V, es ________. a A) V < VZ b B) V ≥ VZ c C) V > 2VZ d D) V < VZ / 2 40 Cuando un diodo Zener ideal se encuentra en estado de "on" , la tensión VZ en bornas del mismo ________. a A) aumenta cuando se incrementa la tensión aplicada b B) disminuye si se incrementa la tensión aplicada c C) aumenta bruscamente con una disminución de la tensión aplicada d D) Ninguna de las contestaciones anteriores es correcta 41 El diodo Zener debe trabajar de tal modo que ________. a A) IZ × VZ = PZ b B) PZ es menor que el valor de PZmax especificado c C) la tensión aplicada debe ser mayor que VZ d D) Todas las contestaciones anteriores son correctas 42 La aplicación más frecuente de un ________ es trabajar como estabilizador de tensión. a A) rectificador de media onda b B) rectificador de onda completa c C) diodo Zener d D) diodo ideal 43 Un circuito típico de estabilizador Zener ________. a A) una resistencia limitadora en serie con la carga b B) una resistencia limitadora en paralelo con la carga c C) un diodo Zener en paralelo con la resistencia limitadora d D) un diodo Zener en serie con la carga 44 Cuando un diodo Zener es utilizado para estabilizar la tensión de salida para una carga resistiva fija y una tensión de entrada variable, la tensión de entrada debe ser ________. a A) lo suficientemente pequeña para apagar el diodo Zener b B) lo suficientemente grande para apagar el diodo Zener c C) lo suficientemente pequeña para encender el diodo Zener d D) lo suficientemente grande para encender el diodo Zener 45 Dos diodos Zener conectados ________ pueden ser usados como un regulador de alterna a A) en paralelo b B) en serie con la carga c C) en anti-paralelo d D) en serie con la tensión de entrada 46 Los diodos Zener están diseñados para trabajar en la zona de ________ de su curva característica. a A) polarización directa b B) polarización inversa c C) ruptura inversa d D) tensión nula 47 Para analizar un circuito con diodos con fuentes de tensión con componentes continua y alterna ________. a A) se debería utilizar el teorema de superposición b B) solamente se debe considerar la fuente de tensión continua c C) hay que determinar primero la resistencia del diodo d D) se debe aplicar el teorema de Thevenin al circuito
