Ingeniería Electrica Temas 1 a 5Online version Examen Temas 1 a 5 by Felipe Rivera Cazares 1 Para el circuito mostrado, obtén las dos ecuaciones correspondientes en V2 y V3, utilizando la ley de nodos de Kirchhoff a -16V2+10V3=-300, 10V2-15V3=-75 b -25V2+100V3=-0, 10V2-25V3=-75 c -10V2+50V3=-75, 100V2-10V3=-75 d Ninguno de los anteriores 2 Si una Batería dura 112 horas alimentando una resistencia que consume 5 mA, ¿Cuál es la capacidad de la Batería? a 560 mAH b 22.4 mAH c 0.044 mAH d Ninguna de las anteriores 3 ¿Cuál es la resistencia de un foco que consume 300 W @ 120 VAC? a 48 Ohms b 2.5 Ohms c 0.4 Ohms d Ninguna de las anteriores 4 ¿Cuál es la caída de voltaje en un cable calibre 12 de 3.31mm2 de sección transversal si mide 15m, está hecho de cobre y por él pasa una corriente de 3A. La resistividad eléctrica del cobre a temperatura ambiente es 1.71x10-8 s/m a 0.232 V b 258mV c 12.2 V d Ninguno de los anteriores 5 Analiza el circuito mostrado e indica como están conectadas las resistencias 470 Ohms y 1.2 KOhms a En serie b En paralelo c Ninguna de las 2 6 Analiza el circuito mostrado e indica como están conectadas las resistencias 3.3 y 4.7 KOhms a En serie b En paralelo c Ninguna de las 2 7 Analiza el circuito mostrado e indica cuántos nodos existen a 7 b 6 c 5 d Ninguna de las anteriores 8 Analiza el circuito mostrado y calcula cuál es el valor de Vs a 26V b 0V c 20V d Ninguno de los anteriores 9 Analiza el circuito mostrado y calcula cuál es el valor de la corriente que pasa por la resistencia de 10 Ohms a 1.11 A b 2.35 A c 0.55 A d Ninguna de las anteriores 10 Analiza el circuito mostrado y calcula cuál es el valor de la corriente que pasa por la resistencia de 15 Ohms a 1.2 A b 0.6 A c 0.2 A d Ninguna de las anteriores 11 Analiza el circuito mostrado y calcula la Resistencia de Thevenin a 1.5 KOhms b 500 OHms c 2.5 KOHms d Ninguna de las anteriores 12 Analiza el circuito mostrado y calcula el Voltaje de Thevenin entre los puntos a y b a 5 V b 4 V c 6 V d Ninguna de las anteriores 13 Analiza ambos circuitos y calcula el valor apropiado de la resistencia para que sean equivalentes a 10 Ohms b 3 Ohms c 15 Ohms d Ninguna de las anteriores 14 Un capacitor de placas paralelas tiene placas que miden 10 cm x 10cm con un espacio entre ellas de 1mm. El material dieléctrico que separa las placas es mica que tiene una permitividad eléctrica igual a 5.0 veces la permitividad del vacío. Calcula la capacitancia de dicho capacitor. La permitividad del vacío es 8.85 × 10-12 F/m. a 442 pF b 442 uF c 442 mF d Ninguna de las anteriores 15 Analiza el circuito mostrado y calcula la corriente que pasará por el circuito mostrado cuando hayan pasado 6s. a 0.1 mA b 0.5 mA c 1 mA d Ninguna de las anteriores

1

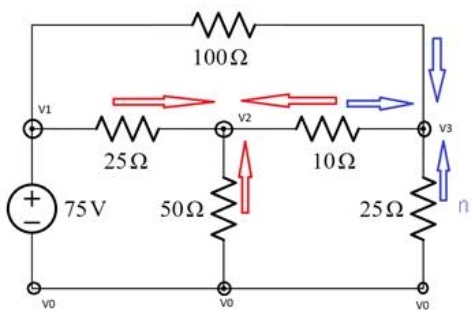

Para el circuito mostrado, obtén las dos ecuaciones correspondientes en V2 y V3, utilizando la ley de nodos de Kirchhoff

a

-16V2+10V3=-300, 10V2-15V3=-75

b

-25V2+100V3=-0, 10V2-25V3=-75

c

-10V2+50V3=-75, 100V2-10V3=-75

d

Ninguno de los anteriores

2

Si una Batería dura 112 horas alimentando una resistencia que consume 5 mA, ¿Cuál es la capacidad de la Batería?

a

560 mAH

b

22.4 mAH

c

0.044 mAH

d

Ninguna de las anteriores

3

¿Cuál es la resistencia de un foco que consume 300 W @ 120 VAC?

a

48 Ohms

b

2.5 Ohms

c

0.4 Ohms

d

Ninguna de las anteriores

4

¿Cuál es la caída de voltaje en un cable calibre 12 de 3.31mm2 de sección transversal si mide 15m, está hecho de cobre y por él pasa una corriente de 3A. La resistividad eléctrica del cobre a temperatura ambiente es 1.71x10-8 s/m

a

0.232 V

b

258mV

c

12.2 V

d

Ninguno de los anteriores

5

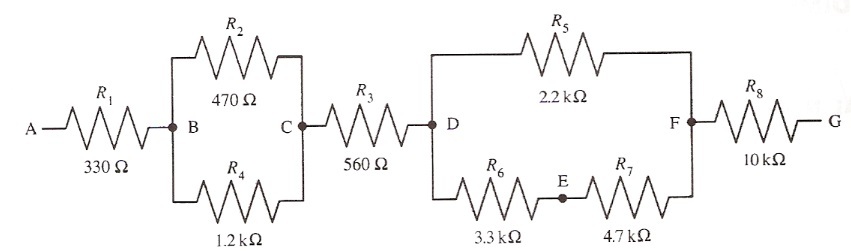

Analiza el circuito mostrado e indica como están conectadas las resistencias 470 Ohms y 1.2 KOhms

a

En serie

b

En paralelo

c

Ninguna de las 2

6

Analiza el circuito mostrado e indica como están conectadas las resistencias 3.3 y 4.7 KOhms

a

En serie

b

En paralelo

c

Ninguna de las 2

7

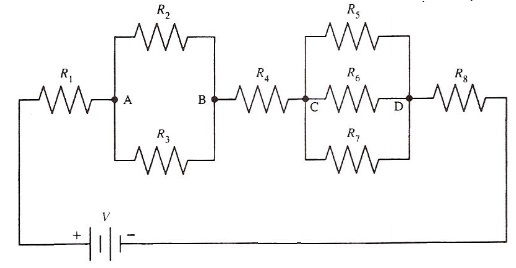

Analiza el circuito mostrado e indica cuántos nodos existen

a

7

b

6

c

5

d

Ninguna de las anteriores

8

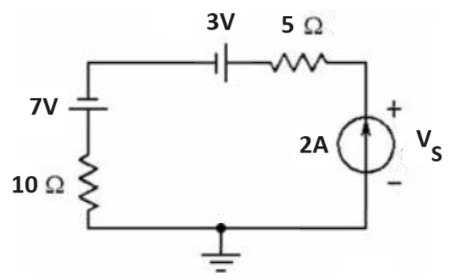

Analiza el circuito mostrado y calcula cuál es el valor de Vs

a

26V

b

0V

c

20V

d

Ninguno de los anteriores

9

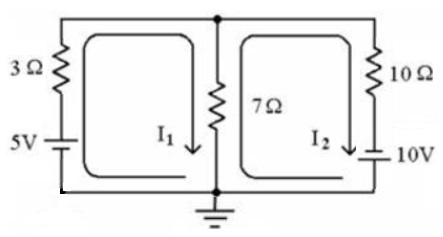

Analiza el circuito mostrado y calcula cuál es el valor de la corriente que pasa por la resistencia de 10 Ohms

a

1.11 A

b

2.35 A

c

0.55 A

d

Ninguna de las anteriores

10

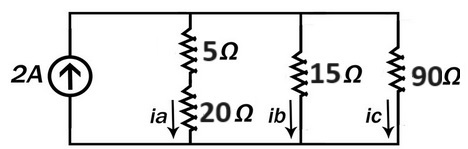

Analiza el circuito mostrado y calcula cuál es el valor de la corriente que pasa por la resistencia de 15 Ohms

a

1.2 A

b

0.6 A

c

0.2 A

d

Ninguna de las anteriores

11

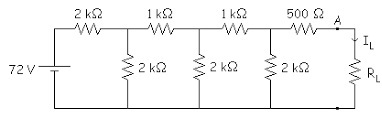

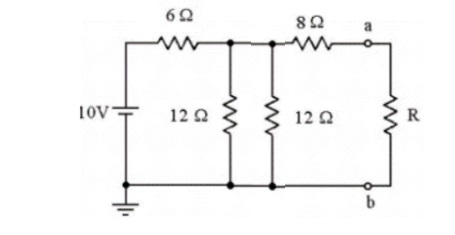

Analiza el circuito mostrado y calcula la Resistencia de Thevenin

a

1.5 KOhms

b

500 OHms

c

2.5 KOHms

d

Ninguna de las anteriores

12

Analiza el circuito mostrado y calcula el Voltaje de Thevenin entre los puntos a y b

a

5 V

b

4 V

c

6 V

d

Ninguna de las anteriores

13

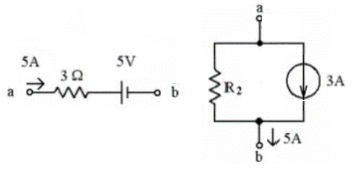

Analiza ambos circuitos y calcula el valor apropiado de la resistencia para que sean equivalentes

a

10 Ohms

b

3 Ohms

c

15 Ohms

d

Ninguna de las anteriores

14

Un capacitor de placas paralelas tiene placas que miden 10 cm x 10cm con un espacio entre ellas de 1mm. El material dieléctrico que separa las placas es mica que tiene una permitividad eléctrica igual a 5.0 veces la permitividad del vacío. Calcula la capacitancia de dicho capacitor. La permitividad del vacío es 8.85 × 10-12 F/m.

a

442 pF

b

442 uF

c

442 mF

d

Ninguna de las anteriores

15

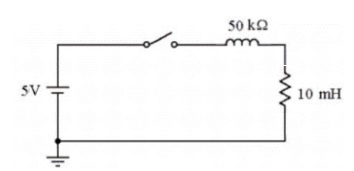

Analiza el circuito mostrado y calcula la corriente que pasará por el circuito mostrado cuando hayan pasado 6s.

a

0.1 mA

b

0.5 mA

c

1 mA

d

Ninguna de las anteriores
