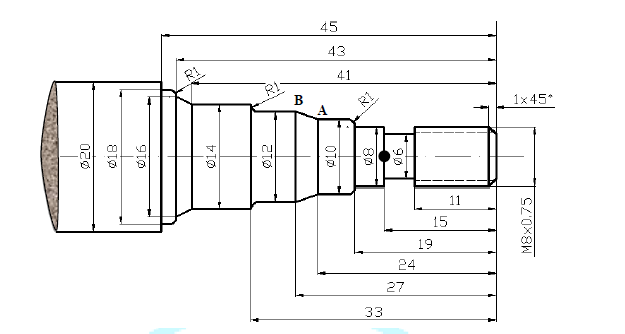

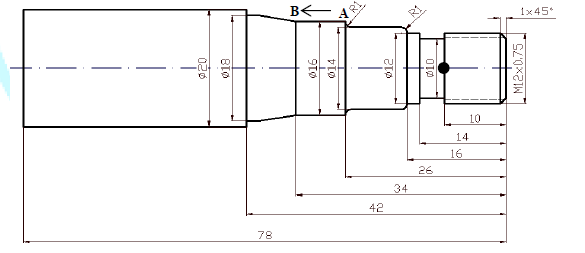

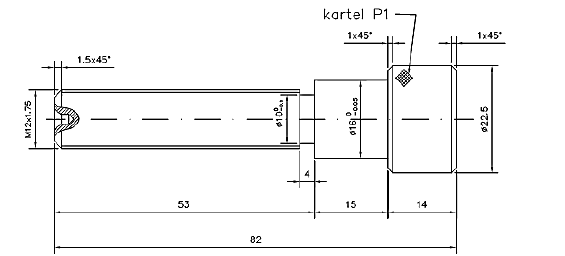

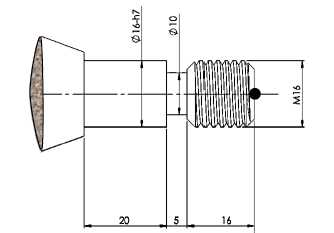

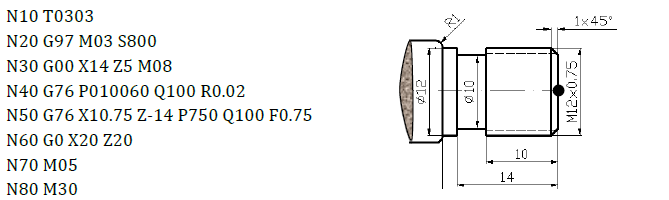

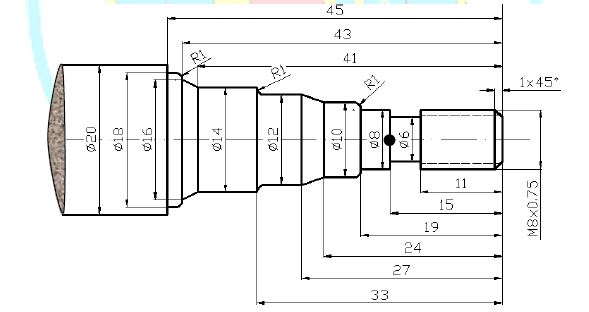

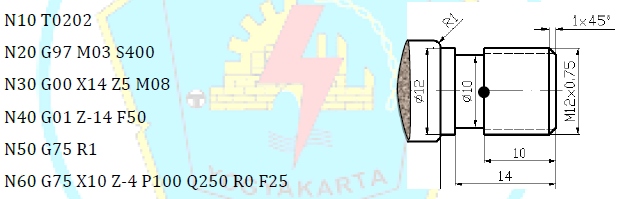

Soal Formatif Teknik Pemesinan Non Konvensional CNCOnline version Kerjakan soal berikut ini dengan memilih jawaban yang paling tepat by Tri Ujan Nugroho 1 Siklus atau rangkaian gerakan yang berulang-ulang dengan pemakanan kasar (rough) pada diameter luar (OD) atau diameter dalam (ID) yang memotong sepanjang sumbu Z merupakan.... a Siklus Pemrograman G71 b Siklus Pemrograman G70 c Siklus Pemrograman G75 d Siklus Pemrograman G76 e Siklus Pemrograman 2 Siklus pemrograman yang digunakan untuk membuat alur (grooving) yang dilakukan secara berulang-ulang merupakan.... a Siklus Pemrograman G71 b Siklus Pemrograman G70 c Siklus Pemrograman G75 d Siklus Pemrograman G76 e Siklus Pemrograman 3 Jenis pekerjaan bubut CNC pada gambar job berikut antara lain …. a Bubut luar, bubut rata, bubut bertingkat, bubut alur, dan bubut ulir b Bubut muka, bubut rata, bubut bertingkat, bubut alur, dan bubut ulir c Bubut dalam, bubut rata, bubut bertingkat, bubut alur, dan bubut ulir d Bubut muka, bubut rata, bubut bertingkat, dan bubut ulir e Bubut luar, bubut bertingkat, bubut alur, dan bubut ulir 4 Cermati gambar job bubut CNC berikut ini! Titik nol benda kerja ditandai dengan tanda bulat hitam (pemrograman absolut). Program bubut CNC dari A ke B pada gambar job tersebut adalah …. a G1 X16. Z-42. b G1 X16. Z-34. c G1 X16. Z-26. d G1 X16. Z-24. e G1 X16. Z-16. 5 Cermati gambar job bubut CNC berikut ini! Titik nol benda kerja ditandai dengan tanda bulet (pemrograman absolut). Siklus pemrograman bubut CNC untuk pekerjaan di bagian ulir yang benar pada gambar job tersebut adalah …. a G75 X12.75 Z-25 P2000 Q250 F2 b G75 X12.75 Z-21 P2000 Q250 F2 c G76 X12.75 Z16 P2000 Q250 F2 d G76 X12.75 Z-16 P2000 Q250 F2 e G76 X12.75 Z-41 P2000 Q250 F2 6 Perhatikan video berikut ini! Berdasarkan video tersebut, jenis siklus pemrograman yang dilakukan adalah.... a Siklus pemrograman G70 dan G71 b Siklus pemrograman G70 dan G75 c Siklus pemrograman G71 dan G75 d Siklus pemrograman G75 e Siklus pemrograman G76 7 Cermati gambar job dan program bubut CNC berikut ini! Titik nol benda kerja ditandai dengan tanda bulet (pemrograman absolut). Kesalahan pemrograman ulir job bubut CNC tersebut terletak pada baris …. a N20 b N30 c N40 d N50 e N60 8 Cermati gambar job dan program bubut CNC berikut ini! Titik nol benda kerja ditandai dengan (pemrograman absolut). Kesalahan pemrograman alur job bubut CNC tersebut terletak pada baris …. a N20 b N30 c N40 d N50 e N60 9 Cermati gambar job dan program bubut CNC berikut ini! Titik nol benda kerja ditandai dengan (pemrograman absolut). Program bubut CNC dari A ke B pada gambar job tersebut adalah …. a G1 X10 Z-16 b G1 X10 Z-27 c G1 X10 Z-26 d G1 X12 Z-8 e G1 X12 Z-26 10 Cermati gambar job dan program bubut CNC berikut ini! Titik nol benda kerja ditandai dengan (pemrograman absolut). Siklus pemrograman bubut CNC untuk pekerjaan di bagian ulir yang benar pada gambar job tersebut adalah …. a G76 X6.75 Z11 P750 Q150 F0.5 b G76 X6.75 Z11 P750 Q150 F1 c G76 X6.75 Z8 P750 Q150 F0.75 d G76 X6.75 Z11 P750 Q150 F0.75 e G76 X6.75 Z15 P750 Q150 F0.75
