MECANISMOS DE TRANSMISIÓN CIRCULAR II


MECANISMOS DE TRANSMISIÓN CIRCULAR IIOnline version

Tests con 25 preguntas sobre los mecanismos de transmisión circular y transformación del movimiento. cada vez que realices el test, las preguntas se renovaran

by MARIA GONZALEZ
1

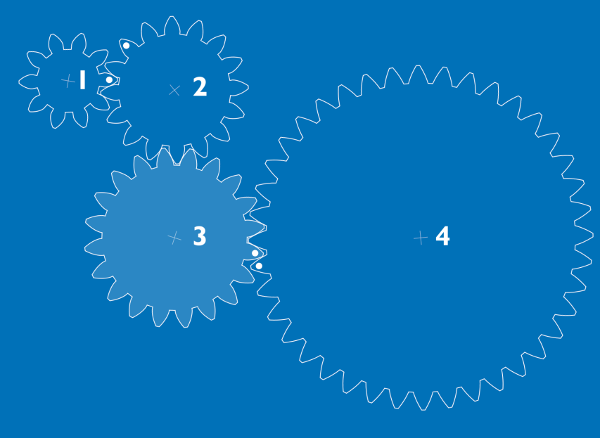

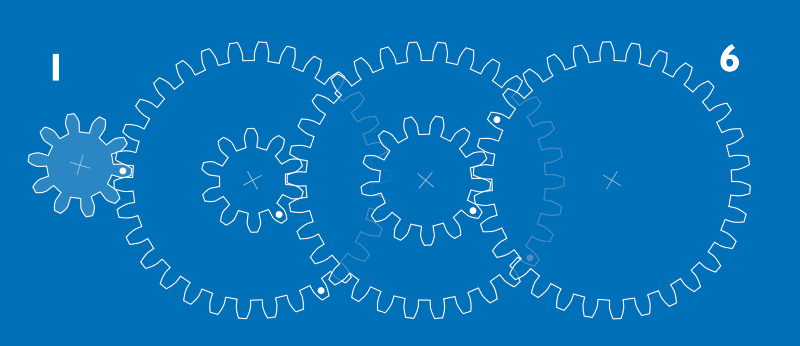

Si el engranaje 1 gira en sentido antihorario, ¿en qué sentido girará el engranaje 4?

2

Si el engranaje 1 gira en sentido antighorario, ¿en qué sentido lo hará el engranaje 6?

3

Si el engranaje 1 es el motriz, el sistema mostrado es un sistema

4

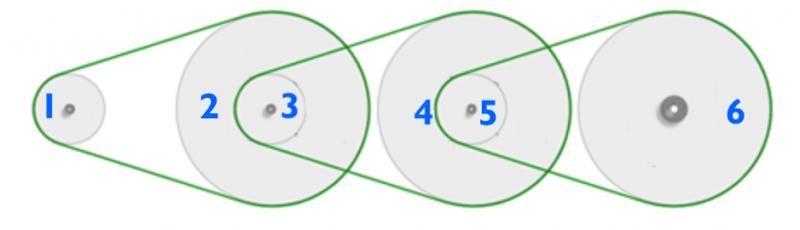

En el sistema mostrado, el diámetro de las poleas mayores es el doble que el de las pequeñas. Si la velocidad de la polea 6 es de 120 rpm, ¿cuál será la velocidad de la polea 1?

5

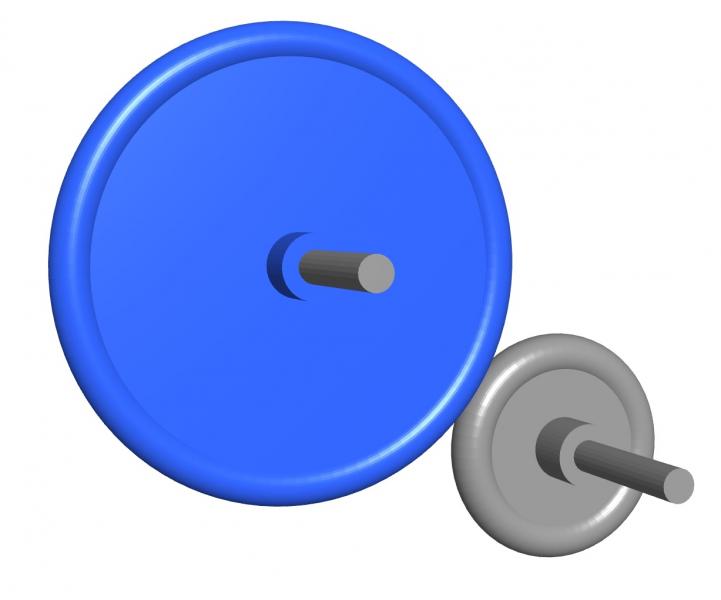

La relación de transmisión en un sistema de ruedas de fricción o poleas es igual....

6

La relación de transmisión en un sistema de engranajes es igual....

7

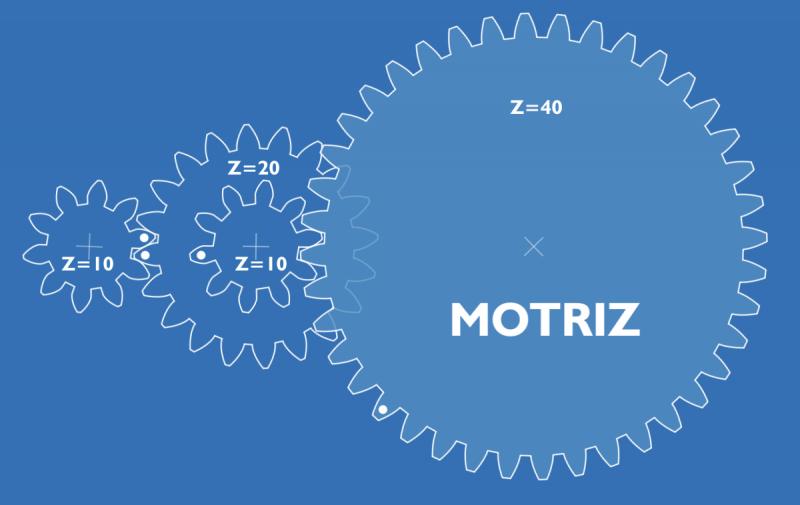

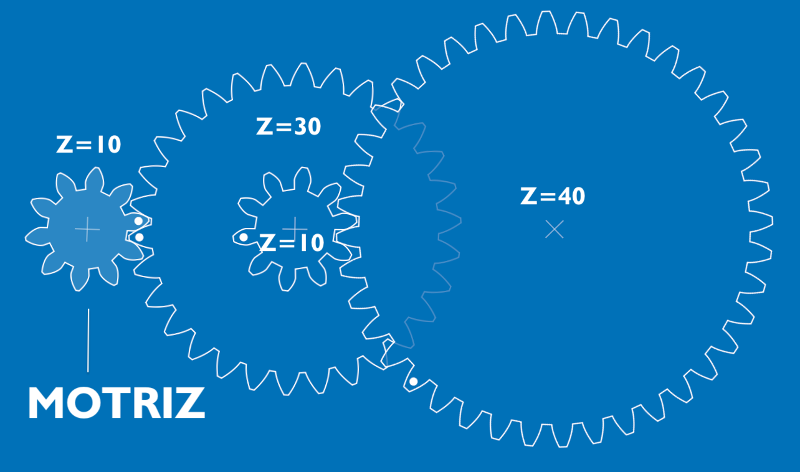

Sabiendo que los engranajes pequeñas poseen 10 dientes, y la motriz 30, ¿cuál es el valor de la relación de transmisión?

8

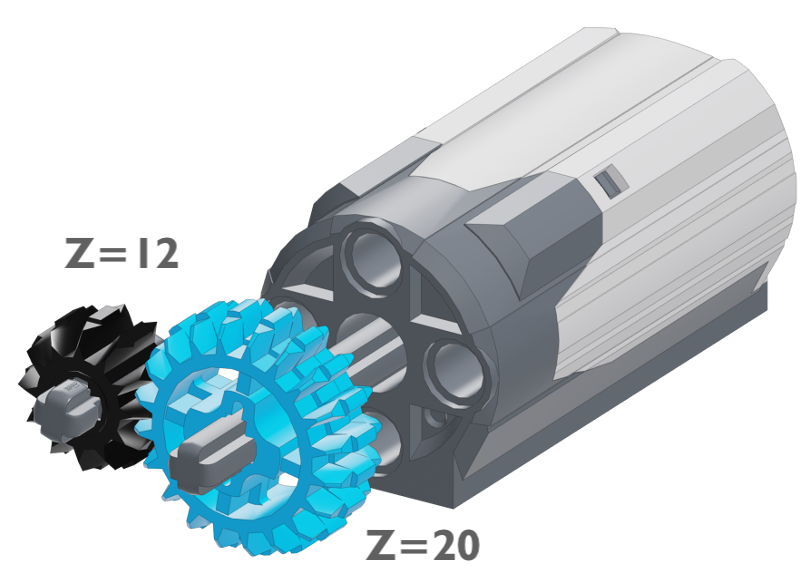

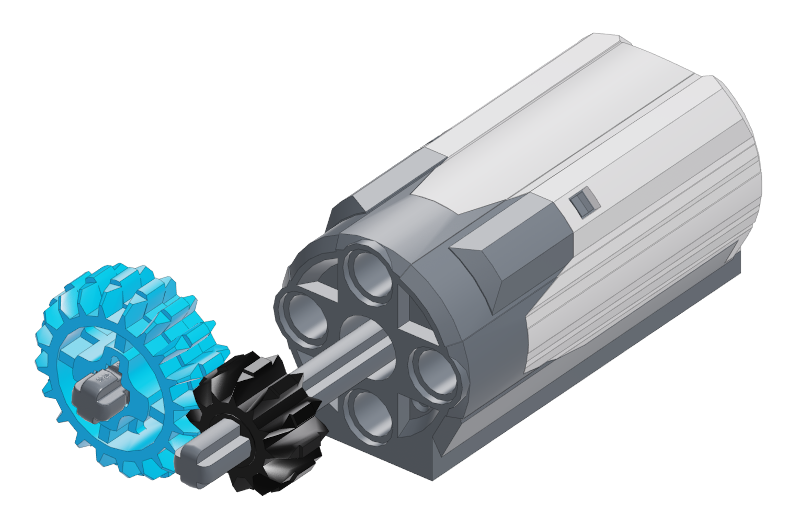

Sabiendo que los engranajes del sistema poseen 12 y 20 dientes, ¿cuál es la relación de transmisión del sistema mostrado?

9

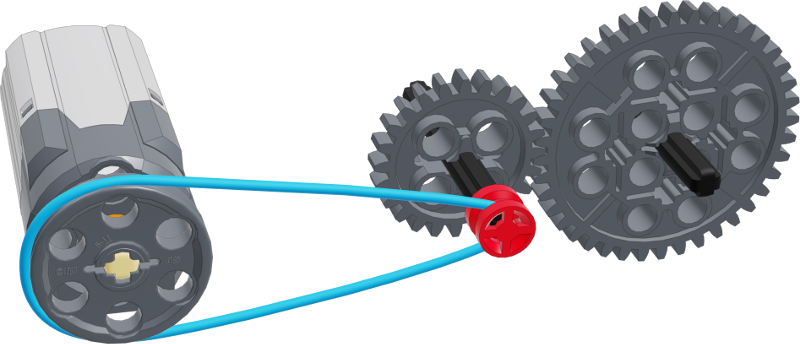

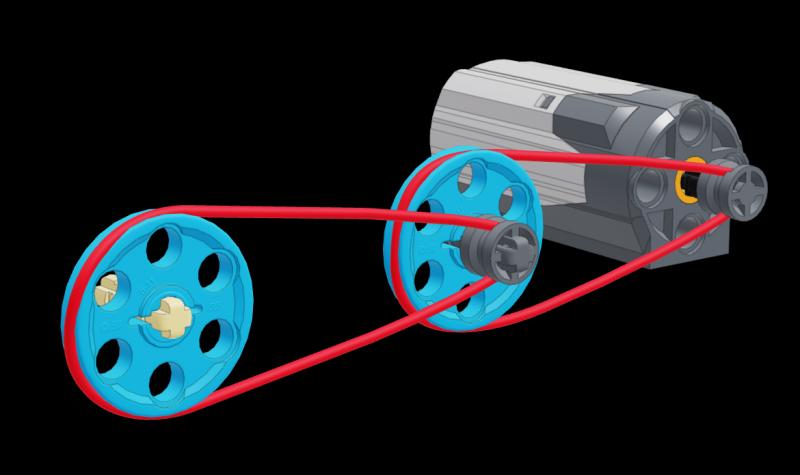

Si el motor proporciona una velocidad de giro de 600 rpm, ¿cuál será la velocidad de giro del elemento conducido?

Respuesta escrita

10

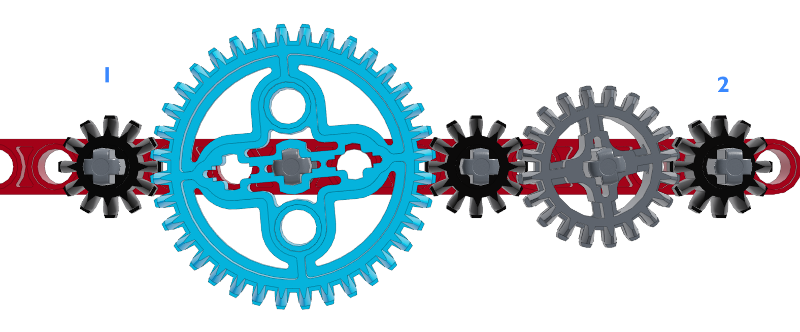

Si el engranaje 1 gira en sentido horario, ¿cuál es el sentido de giro del engranaje 2,?

11

¿Cuál es el sentido de giro de la polea de salida del sistema mostrado?

12

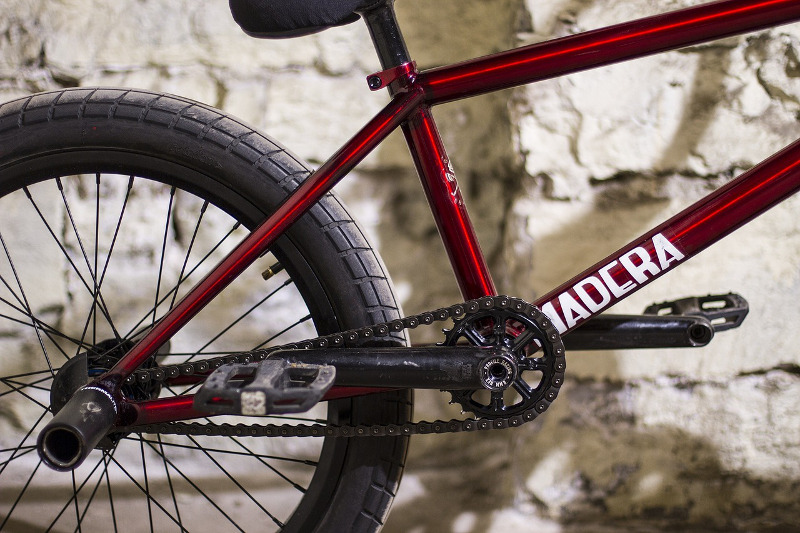

Un ciclista lleva montado un plato de 48 dientes y un piñón de 32. ¿Cuál será la velocidad de giro del piñón, si pedalea a 60 rpm?

13

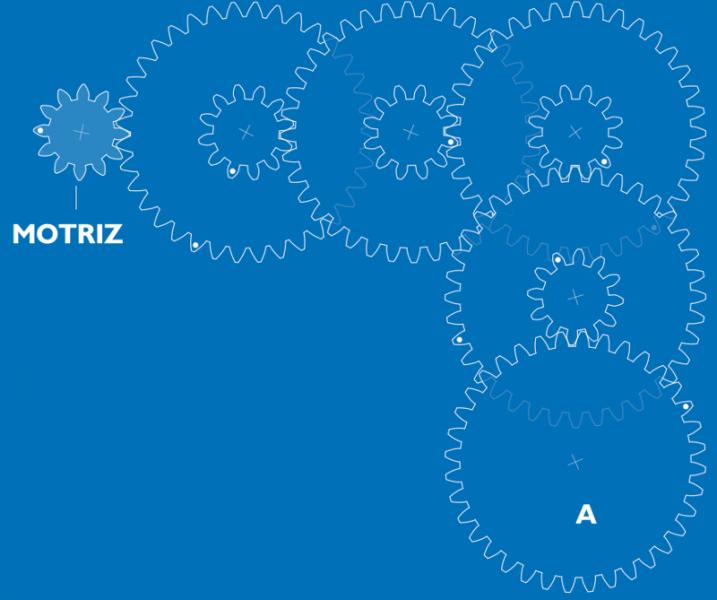

Si el motor gira en sentido horario, ¿cual será el sentido de giro del engranaje de salida?

14

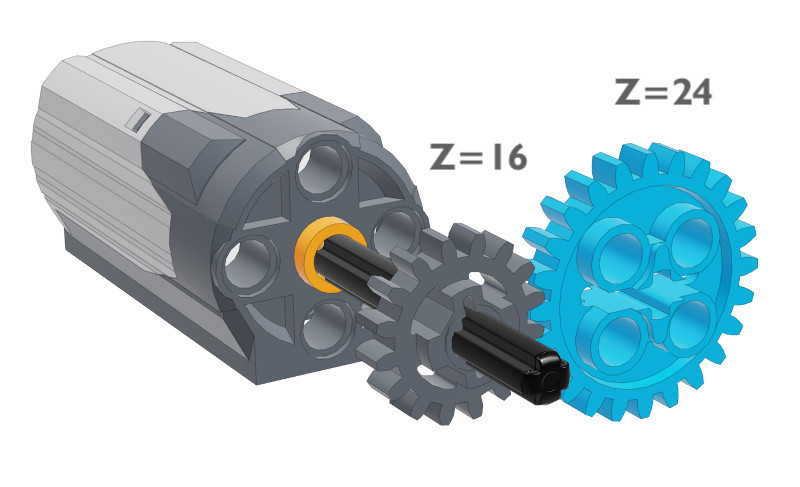

¿Cuál es la velocidad de giro de salida del sistema, si el elemento motriz gira a 960 rpm?

Respuesta escrita

15

¿Cuál es la velocidad de giro de salida del sistema, si el elemento motriz gira a 35 rpm?

Respuesta escrita

16

¿Cuál es la relación de transmisión del sistema mostrado?

17

Sabiendo que los engranajes pequeños poseen 12 dientes y los grandes 36, ¿Cuál es la relación de transmisión del sistema mostrado?

18

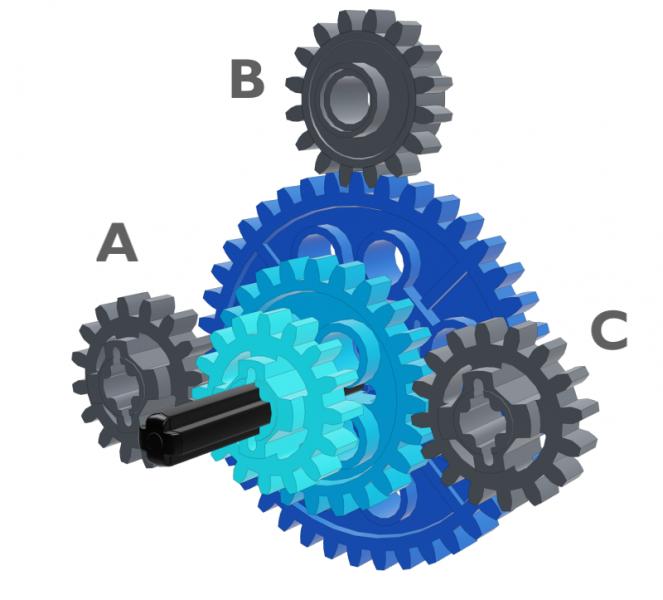

¿Cuál de los engranajes de salida gira a mayor velocidad?

19

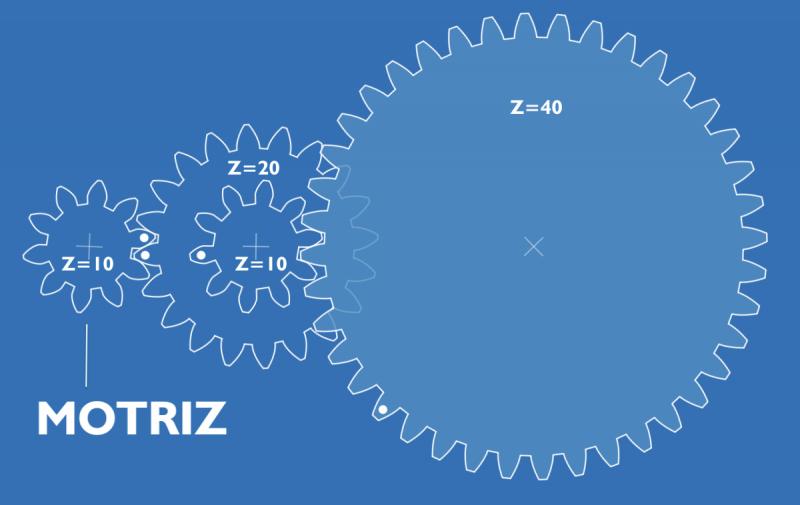

¿Cuál es la relación de transmisión en el siguiente sistema?

20

¿Cuál es la relación de transmisión en el siguiente sistema?

Explicación

Recuerda que la relación de transmisión es el cociente entre la velocidad del elemento conducido y la velocidad del elemento motriz

Recuerda que la relación de transmisión es el cociente entre la velocidad del elemento conducido y la velocidad del elemento motriz

Recuerda que la relación de transmisión es el cociente entre la velocidad del elemento conducido y la velocidad del elemento motriz

Recuerda que la relación de transmisión es el cociente entre la velocidad del elemento conducido y la velocidad del elemento motriz.

Recuerda que la relación de transmisión es el cociente entre la velocidad del elemento conducido y la velocidad del elemento motriz.

Recuerda que la relación de transmisión es el cociente entre la velocidad del elemento conducido y la velocidad del elemento motriz

Recuerda que la relación de transmisión es el cociente entre la velocidad del elemento conducido y la velocidad del elemento motriz
