8.- ADECUACIÓN DEL SITIO Y DISPOSITIVOS DE REDOnline version

Para desplegar la red de comunicaciones y control de manera segura debes realizar la adecuación del área donde trabajaras.

by CONECTA-TEC
1

PRESENTACIÓN

¡Hola! 🖐 que tal jóvenes del "CAVM". A continuación, dentro del tema "HOME NETWORKING" (HOGAR INTELIGENTE), revisaremos "ADECUACIÓN DEL SITIO Y DISPOSITIVOS DE RED".

2

ADECUACIÓN DEL SITIO DE TRABAJO

Para desplegar la red de comunicaciones y control de manera segura debes realizar la adecuación del área donde trabajaras. Una vez que designes el área para la instalación de los equipos debes realizar lo siguiente:

3

1.- LUGAR LIMPIO

•Limpia la superficie donde realizaras las instalaciones

4

VENTILACIÓN

•Ventila el espacio en caso de estar en un lugar cerrado

5

CONTACTOS

•Verifica que los contactos eléctricos estén en condiciones idóneas., en caso contrario, reemplázalos.

6

RECOMENDACIÓN

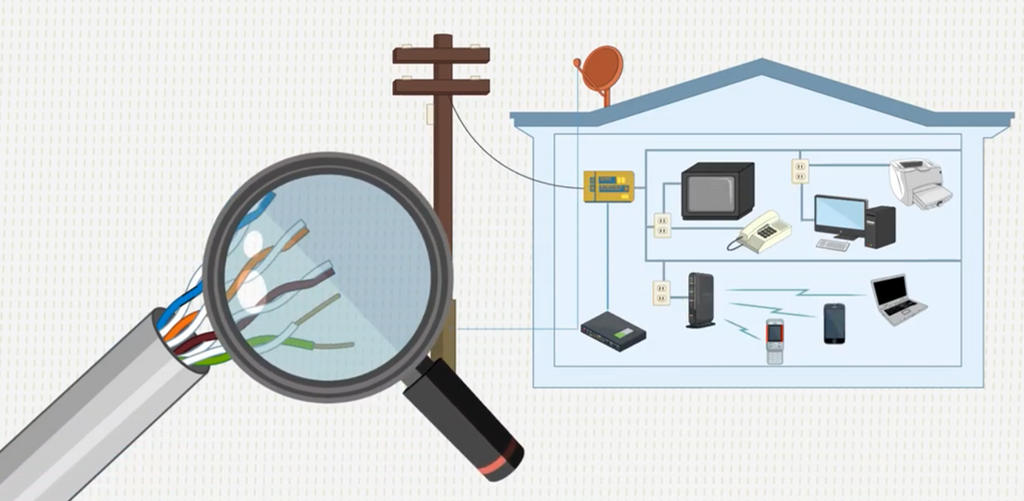

Revisa que los parámetros del cable concuerden con las especificaciones de la red; Y antes de manipular los equipos realiza lo siguiente:

7

PULSERA ANTIESTÁTICA

•Usa una pulsera antiestática para evitar posibles descargas causadas por la fricción durante el desempeño de la instalación.

8

CONECTA EQUIPOS AL TOMA CORRIENTE

•Conecta los equipos a un toma corriente puesto a tierra para evitar que se dañen por variaciones en su alimentación.

9

ETIQUETA CABLES

•Etiqueta cada uno de los cables que utilices para identificar las conexiones de los diferentes equipos.

10

REALIZADA LAS ADECUACIONES

Una vez que hayas realizado las adecuaciones correspondientes en el sitio de trabajo, podrás empezar instalar los equipos y configurarlos.

11

DISPOSTIVOS DE RED

12

DISPOSTIVOS DE RED

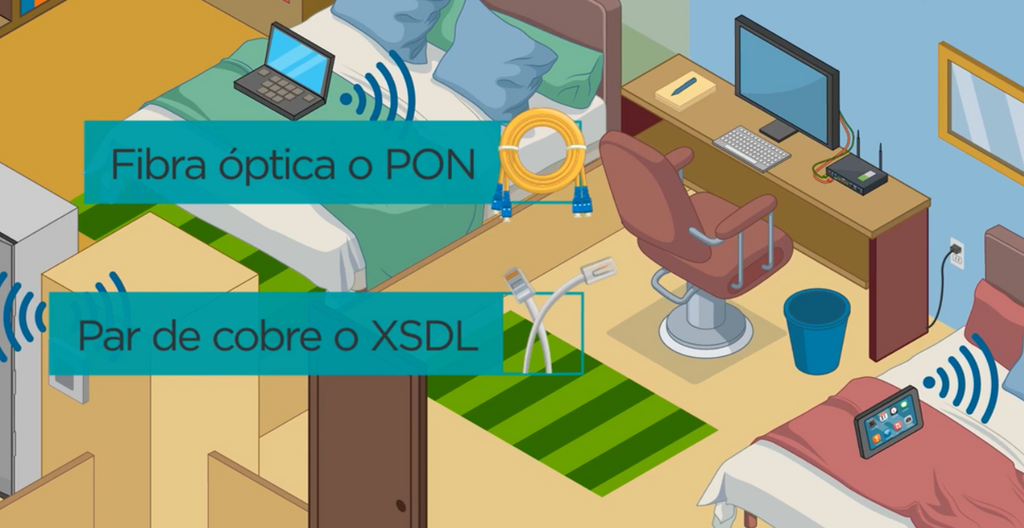

Las tecnologías que generalmente proveen de acceso a internet al hogar son:

1.- La fibra óptica (PON)

2.- Par de cobre (XSDL)


Dependiendo de cual tipo de red se despliegue en el hogar, cambiaran los elementos que las componen.

13

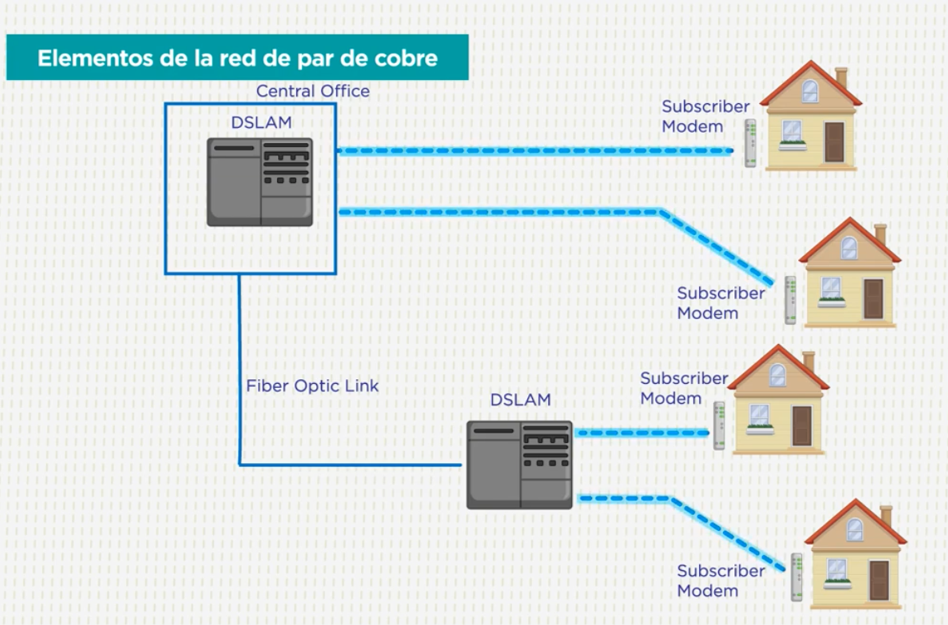

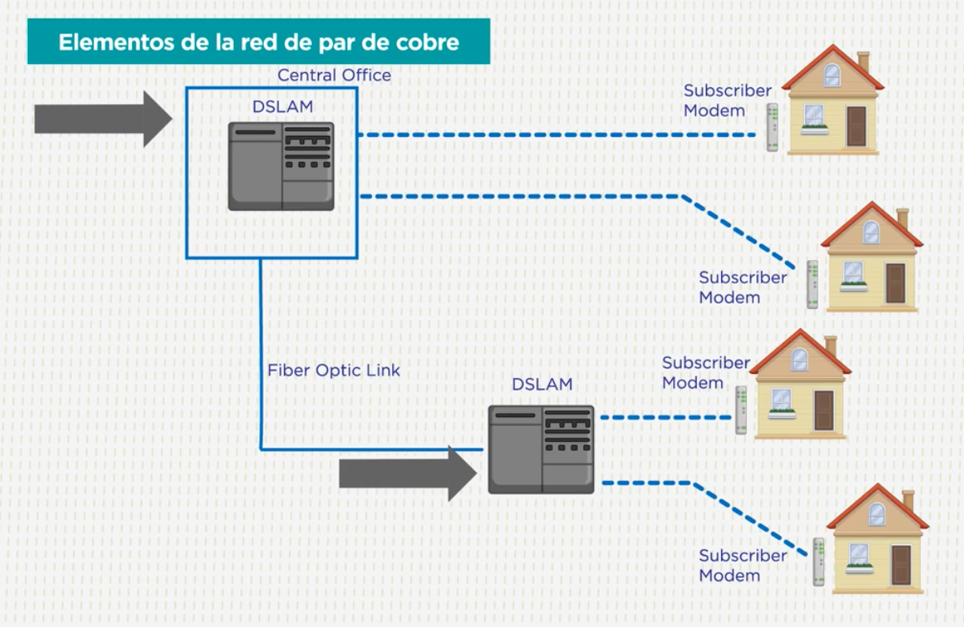

ELEMENTOS DE UNA RED DE PAR DE COBRE (XSDL)

•La central telefónica que dirige el flujo de datos de internet a los distintos hogares, con el uso de un multiflexador de acceso para línea de abonado digital o DSLAM.

14

ELEMENTOS DE UNA RED DE PAR DE COBRE (XSDL)

•Las líneas o Par de cobre (XDSL) que unen la central con el hogar del usuario.

15

ELEMENTOS DE UNA RED DE PAR DE COBRE (XSDL)

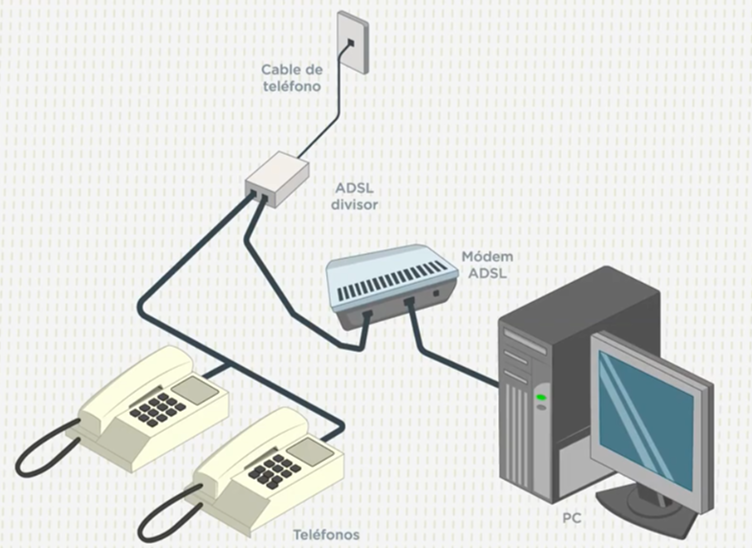

•El micro filtro (ADSL) que tiene 2 conexiones: una para las frecuencias bajas que son señales de voz y lo une al teléfono; otra para las frecuencias altas que son señales de datos y lo une al modem que a su vez se conecta a los equipo s electrónicos dentro de la red.

16

ELEMENTOS DE UNA RED DE FIBRA ÓPTICA (PON):

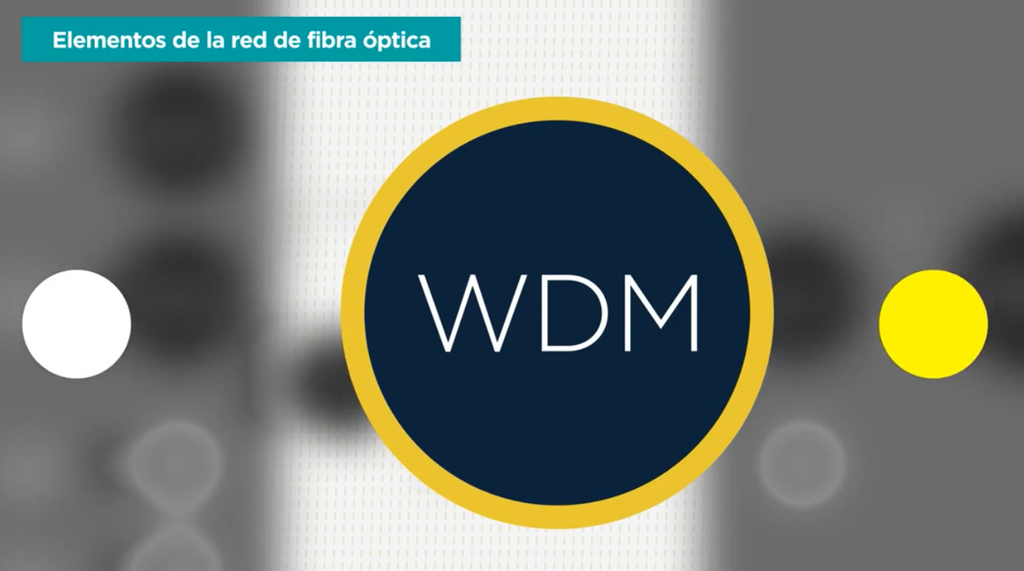

•Un enlace de transporte que une al proveedor de internet con el modulo de canalización por longitud de onda (WDN), el cual distribuye las distintas señales de datos.

17

ELEMENTOS DE UNA RED DE FIBRA ÓPTICA (PON):

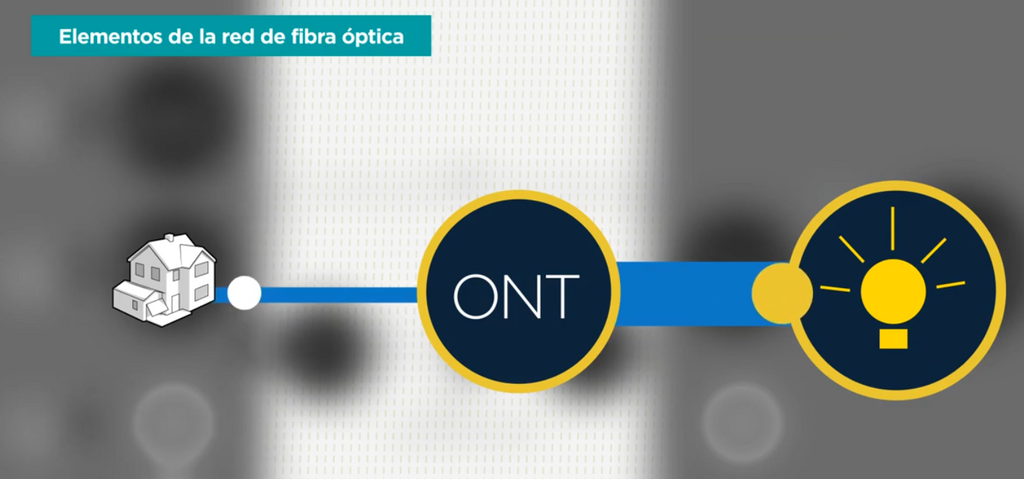

•Una terminal de red óptica (ONT) que convierte la señal de luz en una señal eléctrica útil para los equipos del usuario final .

18

ELEMENTOS DE UNA RED DE FIBRA ÓPTICA (PON):

•Una interfaz de red de usuario (UNI) la cual es un puerto donde se conecta el cable de red a los equipos el hogar.

19

ELEMENTOS DE UNA RED DE FIBRA ÓPTICA (PON):

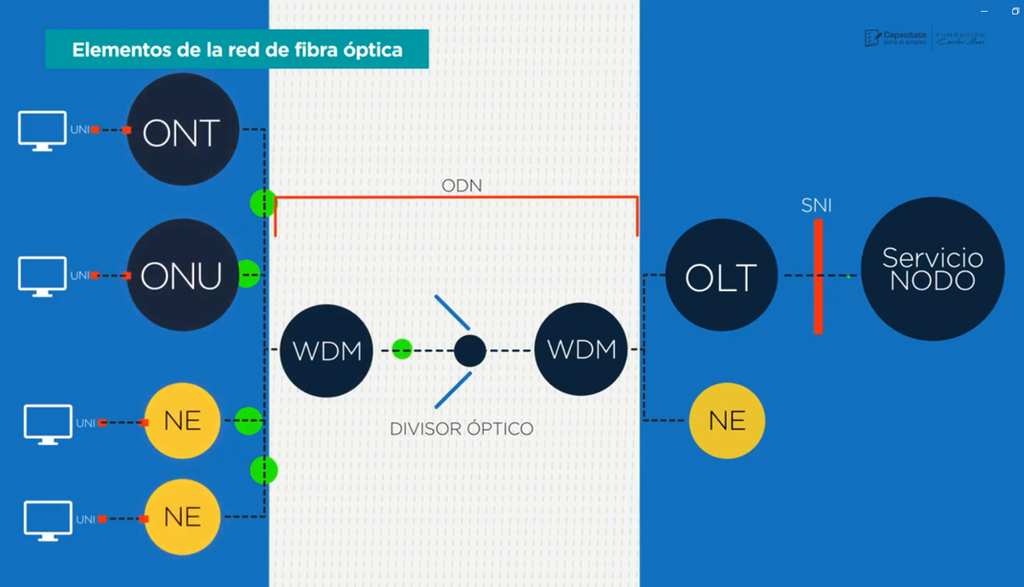

Diagrama completo de los elementos de una Red PON

20

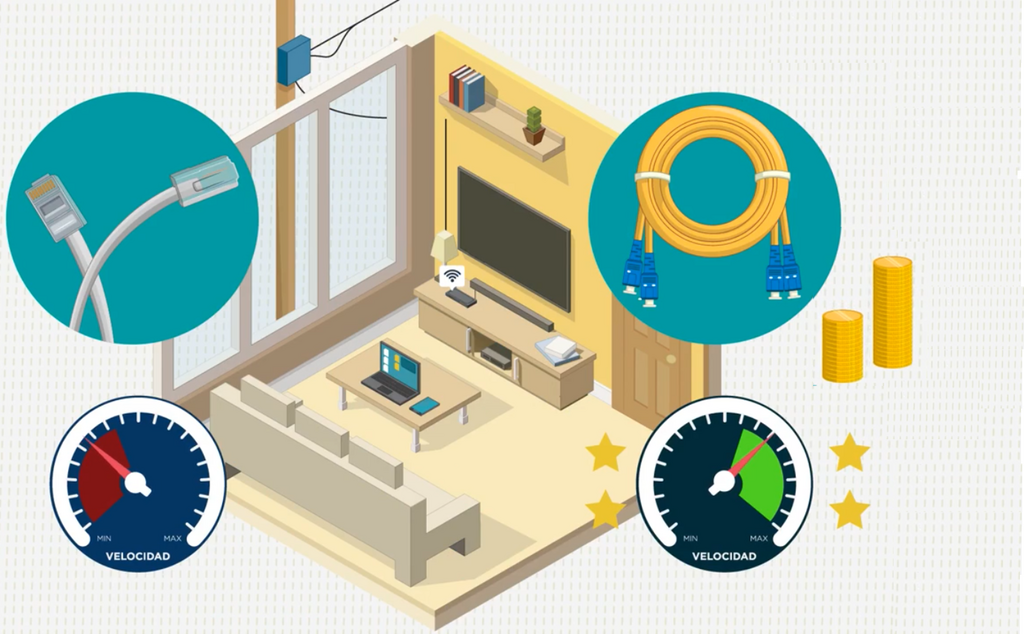

PON vs XSDL

La red de fibra óptica ofrece una mayor velocidad de acceso a internet en comparación a la de Par de cobre, sin embargo su instalación es compleja por lo que se leva el costo para el usuario final.

21

ACTIVIDAD PRÁCTICA

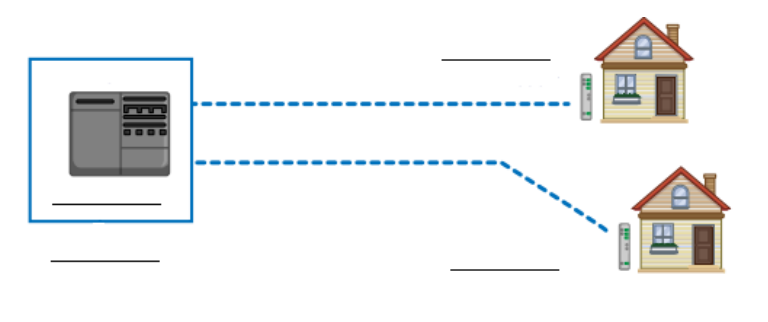

Coloca el nombre de los elementos de la siguiente red y menciona de que tipo es.
