Quiz: Mecanismos y Máquinas (1º bachillerato


Mecanismos y MáquinasOnline version Juego de 15 preguntas que pondrá a prueba tu conocimiento acerca de las maquinas y los mecanismos. OJO! Puede haber más de una respuesta en todas las preguntas. by Pablo Ferreiro 1 ¿Cual es la diferencia entre máquinas y mecanismos? a Una máquina convierte fuerzas, la cual en conjunto conforma un mecanismo. b Una máquina consiste en un aparato automatizado que cumple una función, mientras que un mecanismo consiste en lo mismo salvo que necesita de un esfuerzo físico externo. c Una máquina efectúa un trabajo gracias al conjunto de mecanismos, mientras que un mecanismo es el responsable de convertir y transmitir fuerzas. d Ninguna es correcta 2 Las poleas, las palancas o los engranajes son ejemplos de... a Máquinas b Mecanismos c Elementos capaces de transformar y transmitir fuerzas d B y C son correctas 3 Elige las opciones verdaderas Escoge una o varias respuestas a Mecanismo de transformación b Mecanismo de transmisión c Mecanismo de transformación d Mecanismo de transmisión e Mecanismo de transformación f Mecanismo de transmisión 4 Hay dos tipos de mecanismos... a Mecanismo de transmisión y mecanismo autómata b Máquinas y mecanismos c Mecanismo de transformación y de transmisión d Pregunta trampa. Solo hay un tipo de mecanismo. 5 En las poleas... a El diámetro de una polea es inversamente proporcional a la otra b El diámetro de una polea es directamente proporcional a la velocidad angular de esta. c El número de poleas es directamente proporcional a la fuerza que hay que aplicar para hacer frente a la resistencia d Todas las opciones son falsas 6 La imagen corresponde a... a Cigueñal b Leva-excentrica c Biela Manivela d Ninguna es correcta 7 La imagen corresponde a... a Volante de inercia b Cigueñal c Trinquete d Engranaje 8 En los engranajes, el módulo... a Consiste en el cociente de el diámetro primitivo y el número de dientes. b Consiste en la raíz cuadrada de los vectores del movimiento al cuadrado. c Consiste en el cociente de el paso y pi. d Pregunta trampa. El módulo se obtiene en las palancas. e A y C son correctas 9 Hay un motor que aplica una fuerza de 20000N para llevar un objeto de 6500kg. ¿Cuántas poleas móviles son necesarias para levantarlo? a Se necesitan 3 poleas b Se necesitan 9 poleas c Se necesitan 10 poleas d Se necesitan 4 poleas 10 Aplicación del tornillo sin fin-corona a Se usa en algunos instrumentos musicales para afinar dicho instrumento b Se usa en los mecanismos de las puertas automáticas c Se usa en mecanismos de sujeción d Todas son correctas 11 En un tornillo sin fin-corona nos encontramos una rueda de 30 dientes, ¿cuántas vueltas debe dar el tornillo para que la rueda de 3 vueltas? a Debe dar 120 vueltas b Debe dar 90 vueltas c Debe dar 30 vueltas. d Debe dar 10 vueltas 12 En una palanca nos encontramos una fuerza de 250N que se encuentra a 0,6 m del eje, la cual está soportando una resistencia que se encuentra a 1,2 m del eje. ¿Cuál es la resistencia ejercida en la palanca a 125N b 180N c 100N d 250N 13 ¿Cuál de estos mecanismos es de transformación circular-lineal? a Palanca b Leva-excentrica c Ruedas de fricción 14 ¿Qué es el paso? a Consiste en el producto del diámetro primitivo y pi entre el número de dientes b Consiste en un elemento que solo se encuentra en los engranajes c Consiste en la medida que se encuentra entre los dientes de un engranaje, un tornillo,etc. d Todas son correctas e A y B son correctas f A y C son correctas 15 Señala cual es el caso verdadero de palanca Escoge una o varias respuestas a Tipo 1 b Tipo 3 c Tipo 2 d Tipo 1 e Tipo 3 f Tipo 3

1

¿Cual es la diferencia entre máquinas y mecanismos?

a

Una máquina convierte fuerzas, la cual en conjunto conforma un mecanismo.

b

Una máquina consiste en un aparato automatizado que cumple una función, mientras que un mecanismo consiste en lo mismo salvo que necesita de un esfuerzo físico externo.

c

Una máquina efectúa un trabajo gracias al conjunto de mecanismos, mientras que un mecanismo es el responsable de convertir y transmitir fuerzas.

d

Ninguna es correcta

2

Las poleas, las palancas o los engranajes son ejemplos de...

a

Máquinas

b

Mecanismos

c

Elementos capaces de transformar y transmitir fuerzas

d

B y C son correctas

3

Elige las opciones verdaderas

Escoge una o varias respuestas

a

Mecanismo de transformación

b

Mecanismo de transmisión

c

Mecanismo de transformación

d

Mecanismo de transmisión

e

Mecanismo de transformación

f

Mecanismo de transmisión

4

Hay dos tipos de mecanismos...

a

Mecanismo de transmisión y mecanismo autómata

b

Máquinas y mecanismos

c

Mecanismo de transformación y de transmisión

d

Pregunta trampa. Solo hay un tipo de mecanismo.

5

En las poleas...

a

El diámetro de una polea es inversamente proporcional a la otra

b

El diámetro de una polea es directamente proporcional a la velocidad angular de esta.

c

El número de poleas es directamente proporcional a la fuerza que hay que aplicar para hacer frente a la resistencia

d

Todas las opciones son falsas

6

La imagen corresponde a...

a

Cigueñal

b

Leva-excentrica

c

Biela Manivela

d

Ninguna es correcta

7

La imagen corresponde a...

a

Volante de inercia

b

Cigueñal

c

Trinquete

d

Engranaje

8

En los engranajes, el módulo...

a

Consiste en el cociente de el diámetro primitivo y el número de dientes.

b

Consiste en la raíz cuadrada de los vectores del movimiento al cuadrado.

c

Consiste en el cociente de el paso y pi.

d

Pregunta trampa. El módulo se obtiene en las palancas.

e

A y C son correctas

9

Hay un motor que aplica una fuerza de 20000N para llevar un objeto de 6500kg. ¿Cuántas poleas móviles son necesarias para levantarlo?

a

Se necesitan 3 poleas

b

Se necesitan 9 poleas

c

Se necesitan 10 poleas

d

Se necesitan 4 poleas

10

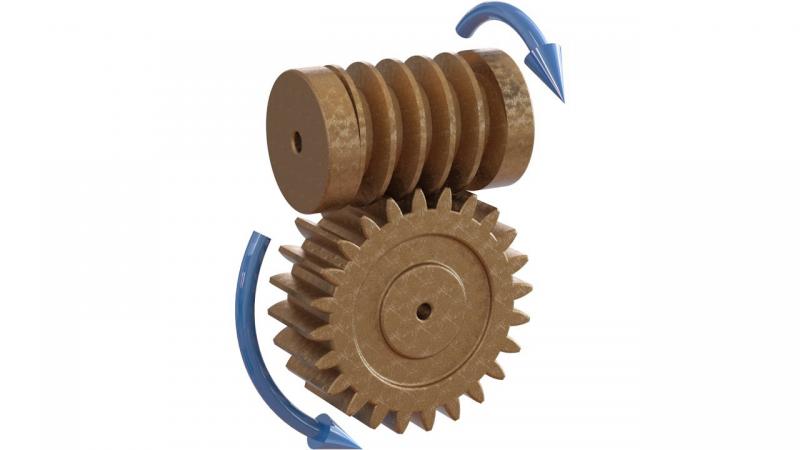

Aplicación del tornillo sin fin-corona

a

Se usa en algunos instrumentos musicales para afinar dicho instrumento

b

Se usa en los mecanismos de las puertas automáticas

c

Se usa en mecanismos de sujeción

d

Todas son correctas

11

En un tornillo sin fin-corona nos encontramos una rueda de 30 dientes, ¿cuántas vueltas debe dar el tornillo para que la rueda de 3 vueltas?

a

Debe dar 120 vueltas

b

Debe dar 90 vueltas

c

Debe dar 30 vueltas.

d

Debe dar 10 vueltas

12

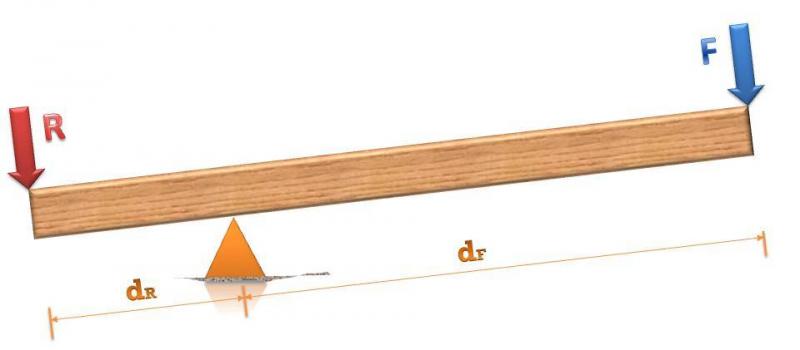

En una palanca nos encontramos una fuerza de 250N que se encuentra a 0,6 m del eje, la cual está soportando una resistencia que se encuentra a 1,2 m del eje. ¿Cuál es la resistencia ejercida en la palanca

a

125N

b

180N

c

100N

d

250N

13

¿Cuál de estos mecanismos es de transformación circular-lineal?

a

Palanca

b

Leva-excentrica

c

Ruedas de fricción

14

¿Qué es el paso?

a

Consiste en el producto del diámetro primitivo y pi entre el número de dientes

b

Consiste en un elemento que solo se encuentra en los engranajes

c

Consiste en la medida que se encuentra entre los dientes de un engranaje, un tornillo,etc.

d

Todas son correctas

e

A y B son correctas

f

A y C son correctas

15

Señala cual es el caso verdadero de palanca

Escoge una o varias respuestas

a

Tipo 1

b

Tipo 3

c

Tipo 2

d

Tipo 1

e

Tipo 3

f

Tipo 3
