Fibre optique Online version

Questionnaire concernant la fibre optique en bac pro SN.

by Edmond CARTA
1

Vous devez poser de la fibre optique. Quelle(s) précaution(s) devez-vous prendre?

Choisissez une ou plusieurs réponses

2

Comment s'appelle et à quoi sert cet outil?

3

Comment s'appelle et à quoi sert cet outil?

4

Quels ÉPI sont obligatoires lors de la phase de soudure sur la voie publique de la fibre optique ?

Choisissez une ou plusieurs réponses

5

Dans une fibre optique, sous quelle forme sont envoyées les données?

6

Comment s'appelle et à quoi sert cet outil?

7

Comment s'appelle et à quoi sert cet appareil ?

8

Comment s'appelle et à quoi sert cet appareil ?

9

Comment s'appelle et à quoi sert cet appareil ?

10

À quoi servent les bobines d'amorce?

11

Comment s'appelle ce connecteur?

12

Comment s'appelle ce connecteur?

13

Quels avantages procurent l'utilisation d'une fibre optique par rapport à un câble en cuivre?

Choisissez une ou plusieurs réponses

14

Que signifie le sigle PTO?

Réponse écrite

15

Les informations dans une fibre optique circulent:

16

Que signifie le terme SM pour une fibre optique?

17

Que signifie le terme OM pour une fibre optique?

18

Quelle est le type de fibre optique utilisée pour des liaisons supérieures à 2km?

19

Quelle est le type de fibre optique qui a le coeur le plus large?

20

Calculez le budget optique de l'installation sachant que la sensibilité du récepteur -30dBm Puissance de la source optique -20dBm

21

Comment se calcule la longueur d'une fibre optique?

22

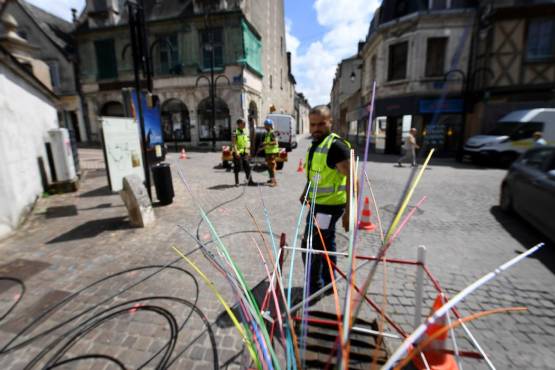

Que fait ce technicien ?

Retour

La fibre optique est composée de verre. Ces morceaux peuvent être dangereux notamment pour les yeux. Les gaines de fibre optique. De plus, des substances chimiques présentes sur la gaine ou des dissolvants utilisés pour sa préparation sont dangereux pour la santé. La lumière (Laser) utilisée pour le transport des données est dangereuse pour les yeux.

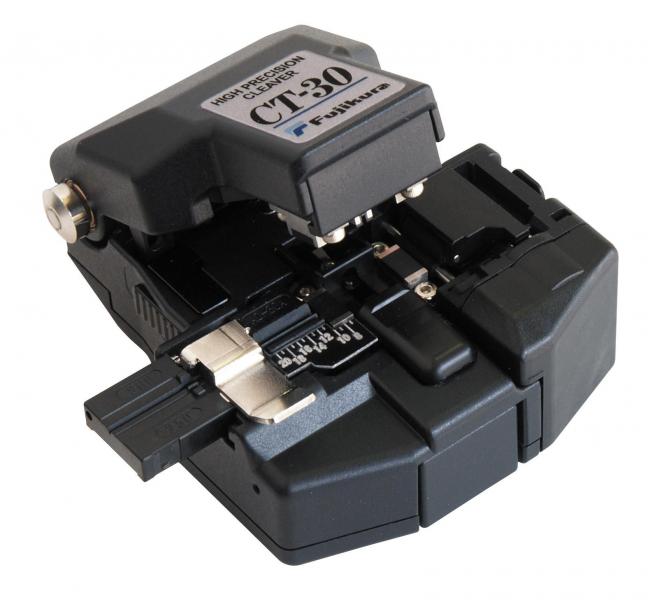

La cliveuse permet de couper avec précision le brin de fibre optique.

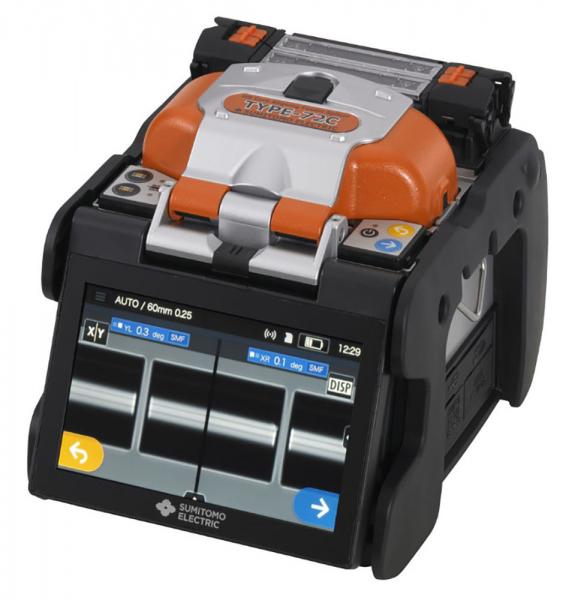

La soudeuse permet de souder avec précision deux brins de fibre optique.

Seul le gilet de signalisation est obligatoire lorsqu'il faut installer la fibre optique sur la voie publique. Il est conseillé de porter des lunettes de protection permettant de protéger les yeux des morceaux de fibre optique coupée ainsi que des vêtements couvrant tout le corps. . La zone de travail doit être balisée.

L'outil d'ouverture de câble de fibre optique permet d'ouvrir le câble afin de récupérer les brins nécessaires, par exemple pour relier les abonnés sur un palier d'immeuble à la colonne montante .

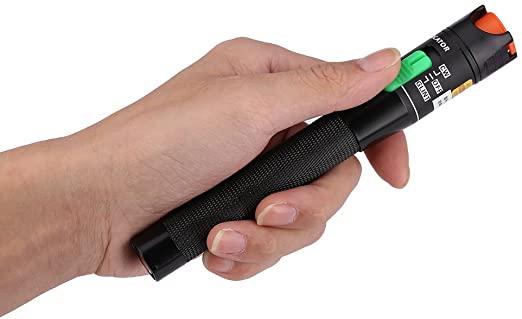

Le stylo optique permet de détecter et localiser facilement et précisément les défaults de fibres optiques comme les ruptures, les mauvaises connexions, le courbage, la fissuration, Attention à ne pas diriger le faisceau laser vers les yeux. Le port de lunettes de protection permettant de filtrer la lumière est recommandé.

A l'entrée de l'installation, il faut connecter une source lumineuse et en sortie il faut connecter le photomètre. Le photomètre fibre permet de mesurer les pertes en déterminant la quantité de lumière sortant de la fibre. La différence entre la valeur initialement injectée et celle transmise donne une atténuation exprimée en dB.

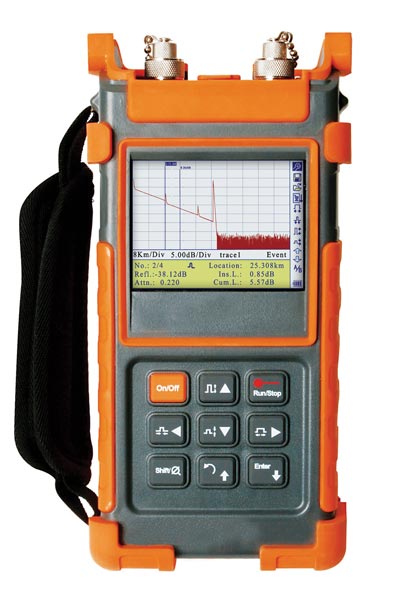

Il s'agit d'un réflectomètre. Il permet en utilisant la puissance optique rétrodiffusée vers l'origine de la fibre d'obtenir une 'cartographie' détaillée de l'installation. Les informations de longueur, affaiblissement linéique et ponctuel, réflection apparaissent sur le réflectogramme. Pour que sa mesure soit correcte, il faut l'utiliser en y insérant à l'entrée de l'installation une bobine de début d'amorce et en fin d'installation, une bobine de fin d'amorce. Ces bobines d'une longueur déterminée, permettent au réflectomètre de connaître les distances.

Pour que sa mesure soit correcte, il faut l'utiliser en y insérant à l'entrée de l'installation une bobine de début d'amorce et en fin d'installation, une bobine de fin d'amorce. Ces bobines d'une longueur déterminée, permettent au réflectomètre de connaître les distances.

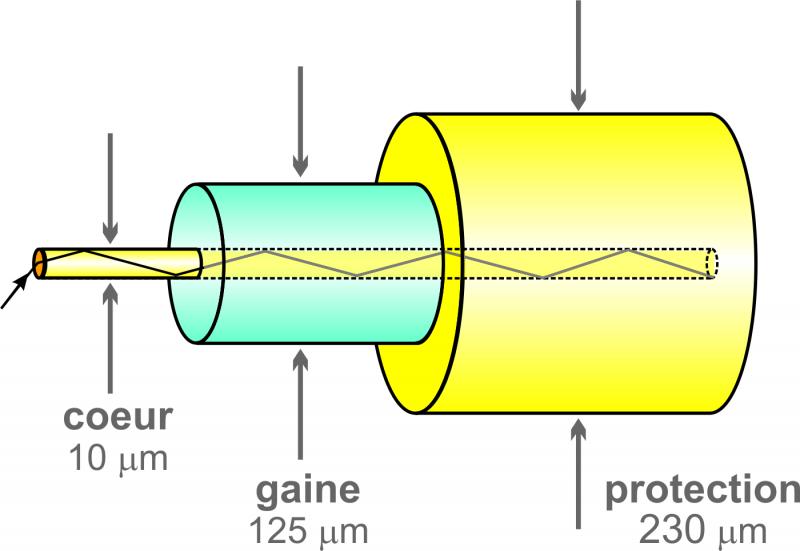

Le coeur d'une fibre monomode mesure 9 micromètres, celui d'une fibre multimodes peut mesurer de 50 à 200 micromètres.

Budget optique (dB) = puissance de sortie (dBm) – sensibilité (dBm) = -20 -(-30)

Le lovage de la fibre permet de ranger l'excédent de fibre optique dans une cassette optique. Cet excédent pourra être utilisé ultérieurement.
