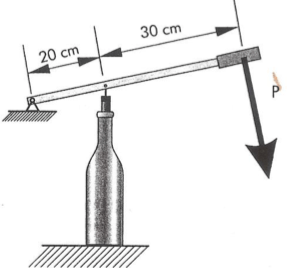

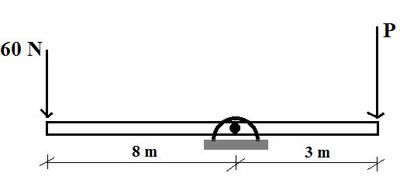

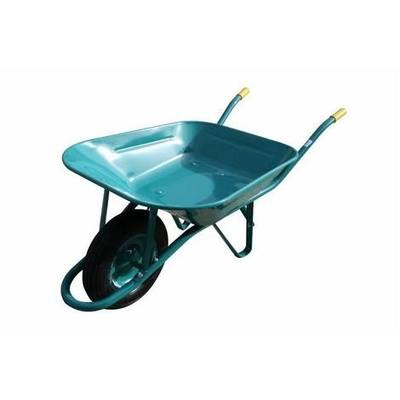

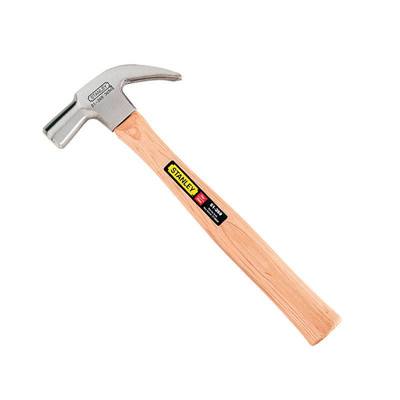

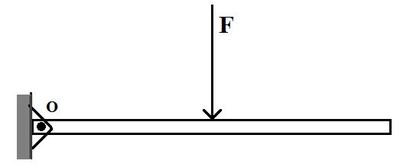

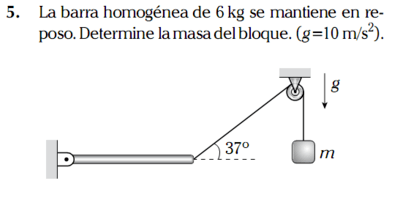

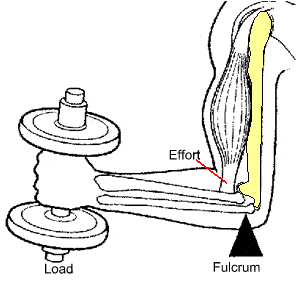

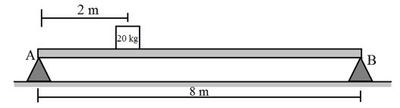

PALANCA Online version RESOLVER LO SIGUENTE by JOSUE BAQUERIZO CRUZ 1 ¿Qué tipo de palanca ves en la imagen? a De primer grado b De tercer grado c De segundo grado 2 ¿Qué tipo de palanca ves en la imagen? a De primer grado b De segundo grado c De tercer grado 3 ¿Qué tipo de palanca ves en la imagen? a De primer grado b De tercer grado c De segundo grado 4 Calcula la fuerza que tenemos que hacer para mover el peso P con una palanca de primer grado. Sabemos que la distancia del peso (P) al punto de apoyo es 70 cm, la distancia de la fuerza al punto de apoyo es 140 cm y que el peso a mover es de 150 Kg a 75 kg b 150kg c 200 kg 5 Calcula la fuerza que tenemos que hacer para mover el peso P con una palanca de segundo grado. Sabemos que la distancia del peso (P) al punto de apoyo es 30 cm, la distancia de la fuerza al punto de apoyo es 120 cm y que el peso a mover es de 150 Kg. a 582 N b 120 N c 367.5 N d 187.5 N 6 Calcula la fuerza necesaria para mover una carga de 147 N con una palanca de tercer grado. Sabemos que la distancia entre la carga y el punto de apoyo es de 70 cm, la distancia entre la fuerza aplicada y el punto de apoyo es 35 cm. a 294 N b 148 N c 50N d 100 N 7 ¿Qué tipo de palanca es este mecanismo para poner tapones manualmente a las botellas de vino? a Primer grado b Tercer grado c Segundo grado d No es una palanca. 8 La parte vertical del carrito mide 1,2 m y la horizontal 0,4, si se concentra un peso de 210 N en el punto de 0,4, ¿qué fuerza hace el operario? a 30 N b 70 N c 50 N d 0 N 9 La fórmula que define esta palanca sería: a P + BP = R + BR b P · BP = R · BR c P / BP = R / BR d P · BR = R · BP 10 Este modelo de brazo humano, es una palanca de tipo: a Primer género b No es una palanca c Tercer género d Segundo género 11 ¿A qué distancia se puede colocar la carga de la torre de la grua? a 2 m b 7 m c 5 m d 10 m 12 El pez que estira de esta caña hace una fuerza de 30 N. ¿Qué fuerza habrá que hacer para sacarlo del agua? a 50 N b 90 N c 75 N d 100 N 13 Al aplicar la fuerza F a la barra mostrada, ¿qué tipo de giro produciría dicha fuerza respecto al punto O? a Horario b No produce giro alguno c Antihorario d Falta información 14 Si se aplica la fuerza F mostrada, ¿qué giro produce dicha fuerza respecto al punto O? a Horario b Ninguna c Antihorario d Falta Información 15 Determine el momento producido por la fuerza F, respecto al punto A. a 80 N.m b -120 N.m c 120 N.m d -80 N.m 16 ¿Cuál debe ser el valor de P para que la barra no gire? Considere que la barra tiene un peso despreciable. a 120 N b 140 N c 22,5 N d 160 N 17 La barra homogénea de 30 kg se coloca sobre los apoyos A y B. Además, se coloca un bloque de 20 kg a 2m del apoyo A. Halle la reacción en el apoyo B. a 180 N b 300 N c 200 N d 150 N 18 Con respecto al gráfico mostrado, es correcto decir que: a El par mostrado en el dibujo izquierdo es mayor que el par mostrado en el dibujo derecho. b El par mostrado en el dibujo izquierdo es menor que el par mostrado en el dibujo derecho. c Los dos pares son iguales. 19 Resolver los siguientes ejercicios a 3 kg b 5 kg c 10 kg d 8 kg
