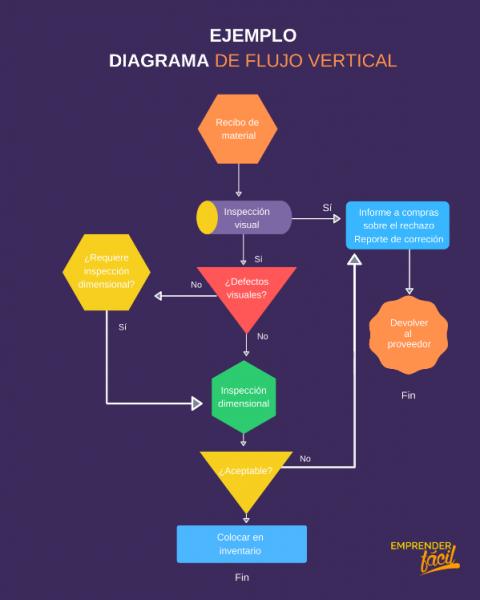

Diagrama de flujo?Online version El diagrama de flujo o también diagrama de actividades es una manera de representar gráficamente un algoritmo by Marianela Clemente 1 ¿Qué es un diagrama de flujo? a Representa la lectura de datos en la entrada y la impresión de datos en la salida b es una manera de representar gráficamente un algoritmo o un proceso de alguna naturaleza, a través de una serie de pasos estructurados y vinculados que permiten su revisión como un todo. c Representación gráfica de las variaciones de un fenómeno o de las relaciones que tienen los elementos o las partes de un conjunto d Es un espacio visual para crear, visualizar datos y colaborar con tu equipo. 2 Seleccione las características de un diagrama de flujo Escoge una o varias respuestas 3 Seleccione las características de un diagrama de flujo Escoge una o varias respuestas a • es una herramienta sencilla de usar con un mínimo de formación/capacitación para dibujarlos e interpretarlos b • representa visualmente una forma esquemática de todos los pasos por los que atraviesa un proceso. c • se utiliza una simbología en cada uno de los pasos que sigue un proceso. d • muestra el valor que se aporta en cada uno de los pasos para conseguir el objetivo final del proceso 4 Los principales símbolos convencionales que se emplean en los diagramas de flujo son los siguiente: Escoge una o varias respuestas a Inicio / Final - Linea de Flujo - Entrada / Salida -Proceso - Decisión b Linea de Flujo - Proceso -Decisión - Fechas - Salida c Decisión - Proceso - Linea de Flujo - Símbolo d Inicio - Entrada - Proceso - Decisión- Salida 5 Responde correctamente: El diagrama de flujo horizontal va de derecha a izquierda, según el orden de la lectura. a Verdadero b Falso 6 Reponda correctamente: El diagrama de flujo vertical va de arriba hacia abajo, como una lista ordenada. a Verdadero b Falso 7 ¿Cuál es el diagrama de flujo que permiten ver el proceso entero en una sola hoja, usando el modelo vertical y el horizontal? a Diagrama de flujo horizontal. b Diagrama de flujo vertical. c Diagrama de flujo Panorámico d Diagrama de flujo Arquitectónico 8 Son empleados a menudo en disciplinas como la programación, la informática, la economía, las finanzas, los procesos industriales e incluso la psicología cognitiva. A que diagrama de flujo se refiere a Horizontal. b Vertical. c Panorámico. d Arquitectónico. 9 ¿ Cuál es el proceso del diagramas de flujo en la en informática? a Son procesos sustancialmente acelerados. b Es un proceso ágil, sencillo, rápido, poco costoso para las partes y que posibilita la averiguación de la verdad material c Los procesos son secuencias iniciadas o bien por disparadores programados dentro del sistema, o por intervenciones del usuario del sistema. 10 ¿ Cómo se llama la simbología del la imagen? a nicio / Final b Entrada / Salida c Decisión 11 ¿ Cómo se llama la simbología del la imagen? a Entrada / Salida b Línea de Flujo c Decision d Proceso 12 ¿ Cómo se llama la simbología del la imagen? a Línea de Flujo b Inicio / Final c Entrada / Salida 13 Representa cualquier tipo de operación a Línea de Flujo b Proceso c Inicio / Final 14 Seleccione los beneficios que obtendrás si trabajas con diagramas de flujo en tu organización Escoge una o varias respuestas a Favorece la creatividad y el aprendizaje b Contribuir a realizar un análisis profundo y exhaustivo del proceso, proporcionando información sobre posibles mejoras. c Facilitar un impacto visual que hace que los procesos sean más visibles facilitando su comprensión global. d Aumenta la eficiencia y la productividad. 15 Normas previas a la realización de un diagrama de flujo Escoge una o varias respuestas a • Identificar las tareas principales del proceso junto con su autor y contexto. b • Definir qué objetivos perseguirá el diagrama de flujo. c • Identificar quién habrá de leerlo y en qué sentido. d • Elegir el nivel de detalle y los límites respecto al proceso entero. 16 Pasos a seguir para hacer un diagrama de flujo Escoge una o varias respuestas a • Listar los procesos y subprocesos que irán representados y el tipo de símbolo que les corresponde. b • Identificar los puntos de inicio y los puntos de decisión, con sus respectivas opciones. c • Trazar las líneas de flujo respetando la secuencia cronológica entre los procesos y yendo paso por paso en el recorrido. d • Verificar el proceso y asignar un título que deje claro lo que ilustra. 17 Desventajas de un diagrama de flujo Escoge una o varias respuestas a • Su aparente sencillez puede enmascarar variables de tipo impredecible o contextual. b • Pueden ser laboriosos en su elaboración, dado que carecen de la capacidad sintética de la palabra escrita. c • Un error en la simbología puede hacer inviable el diagrama entero. 18 La flecha indica la siguiente instrucción: a Representa la lectura de datos en la entrada y la impresión de datos en la salida b Indica el orden de la ejecución de las operaciones c Nos permite analizar una situación con base en los datos y valores verdaderos y falsos 19 Nos permite analizar una situación con base en los datos y valores verdaderos y falsos a Proceso b Decision 20 Responda verdadero o falso: El diagrama de flujo es muy útil y popular, sobre todo con el nuevo hardware y los lenguajes de programación de la tercera generación. a Verdadero b Falso 21 ¿Qué representa esta simbología? a Representa la lectura de datos en la entrada y la impresión de datos en la salida b Representa el inicio y el final de un proceso 22 Representa la lectura de datos en la entrada y la impresión de datos en la salida a Inicio / Final b Entrada / Salida 23 Los cuatro tipos de diagrama de flujo son: a Horizontal - Vertical - Arquitectónico - Secuencial b Horizontal - Vertical - Panorámico - Arquitectónico
