(Automatización) 2ª Parcial *Online version
(Automatización) 2ª Parcial - 2.1
1

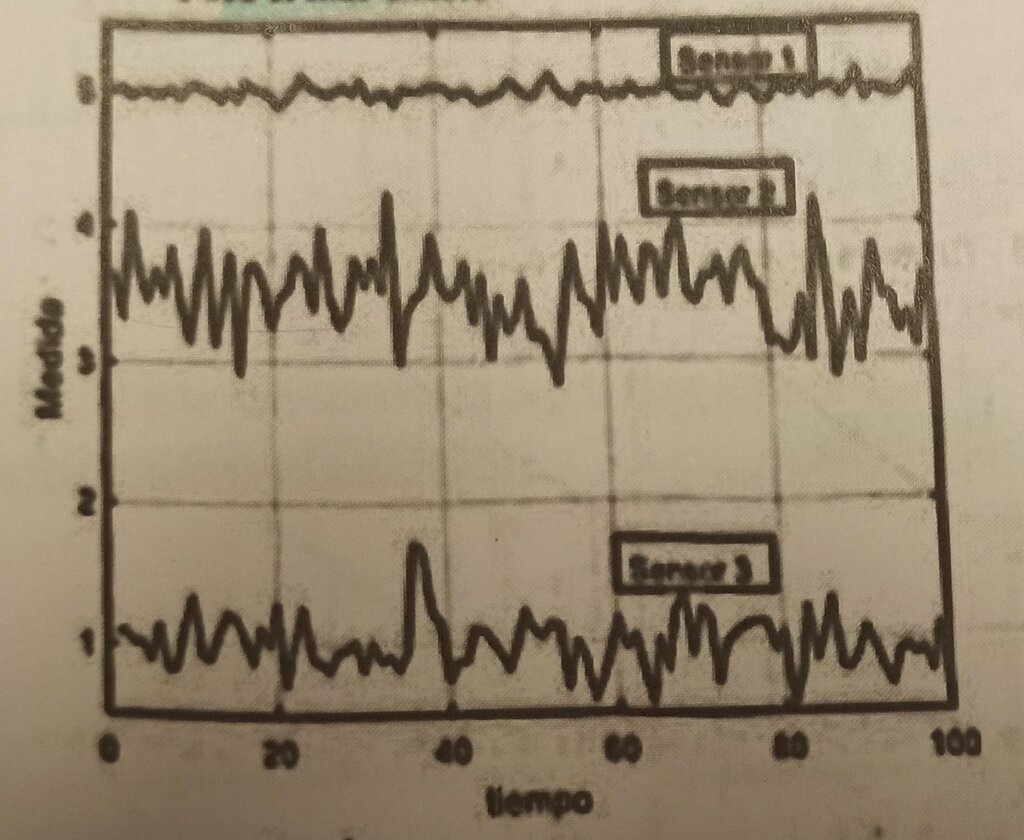

Para un punto estático de medición en la siguiente figura ¿Cuál será el valor verdadero pra que el sensor 3 sea el más exacto?
2
El hecho de que un sensor sea muy preciso ¿implica que sea también muy exacto?
3
Si en un programa de un autómata programable, se ejecuta una instrucción que lee una entrada digital:
4
Indicar si las siguiente afirmaciones son verdaderas (V) o falsas (F): La señal analógica estándar que recibe el autómata de los sensores una vez realizado el procesado de las señal es: (i) 0V a 24V, (ii) 4mA a 24mA.
5
La siguiente lista de distintos tipos de señales, suceden en varias etapas en un sistema de medida en particular:
(i) Temperatura
(ii) Cambio de resistencia
(iii) Voltaje estándar
(iv) Movimiento del cursor sobre una escala
El procesador de señal es el elemento funcional del sistema que convierte la señal de:
6
Es cierto que para medir la ___ es necesario tomar mediciones tanto incrementando la variable de un valor inicial a uno final como decrementando del valor final al inicial.
7
Se dispone de un sensor de temperatura , cuyo rango de medición está entre 25º y 125º. Si el sensor está midiendo una temperatura de 95º, ¿Qué valor de tensión le estará llegando al módulo E/S del autómata programable?
8
Indicar si as siguiente afirmaciones son verdaderas (V) o falsas (F):
Con el transcurso del tiempo un sistema de medida:
(i) Pierde fiabilidad
(ii) Reduce su tasa de fallo
9
Indicar si as siguiente afirmaciones son verdaderas (V) o falsas (F):
Un sistema de control en lazo abierto:
(i) es más económico que un sistema en lazo cerrado
(ii) es robusto frente a cambios en las condiciones de funcionamiento del sistema
10

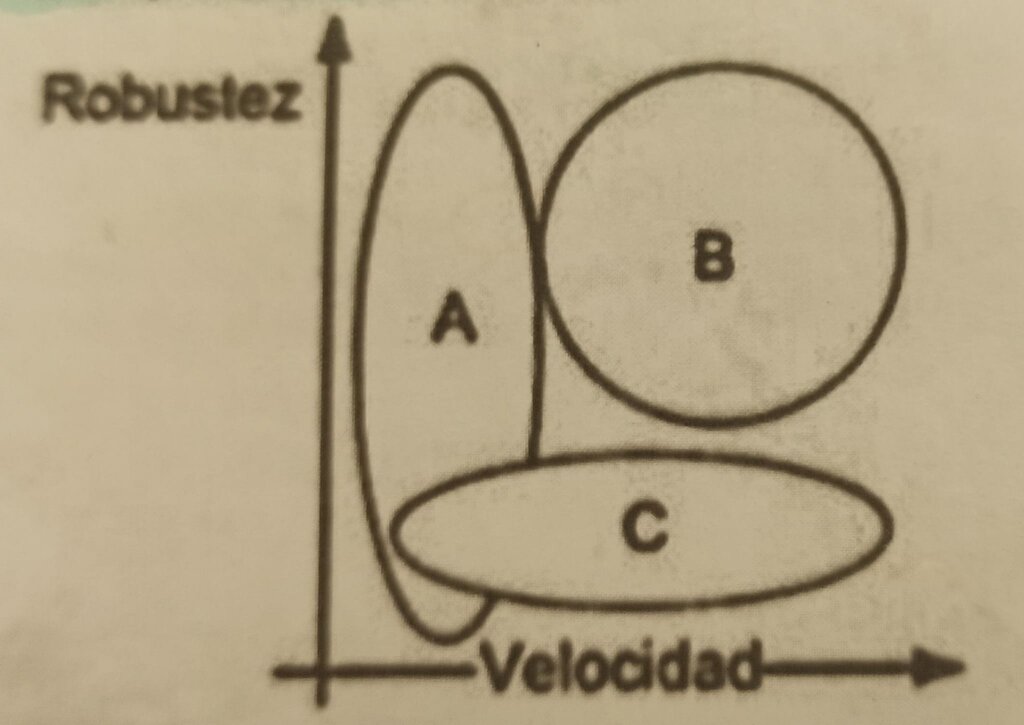

Para controlar un sistema existen distintos tipos de productos comerciales. Según el siguiente diagrama de robustez vs velocidad, indicar a que producto corresponde cada letra A, B o C.
11
En un sistema de lazo cerrado, el elemento que tiene como salida la variable realimentadad es el:
12

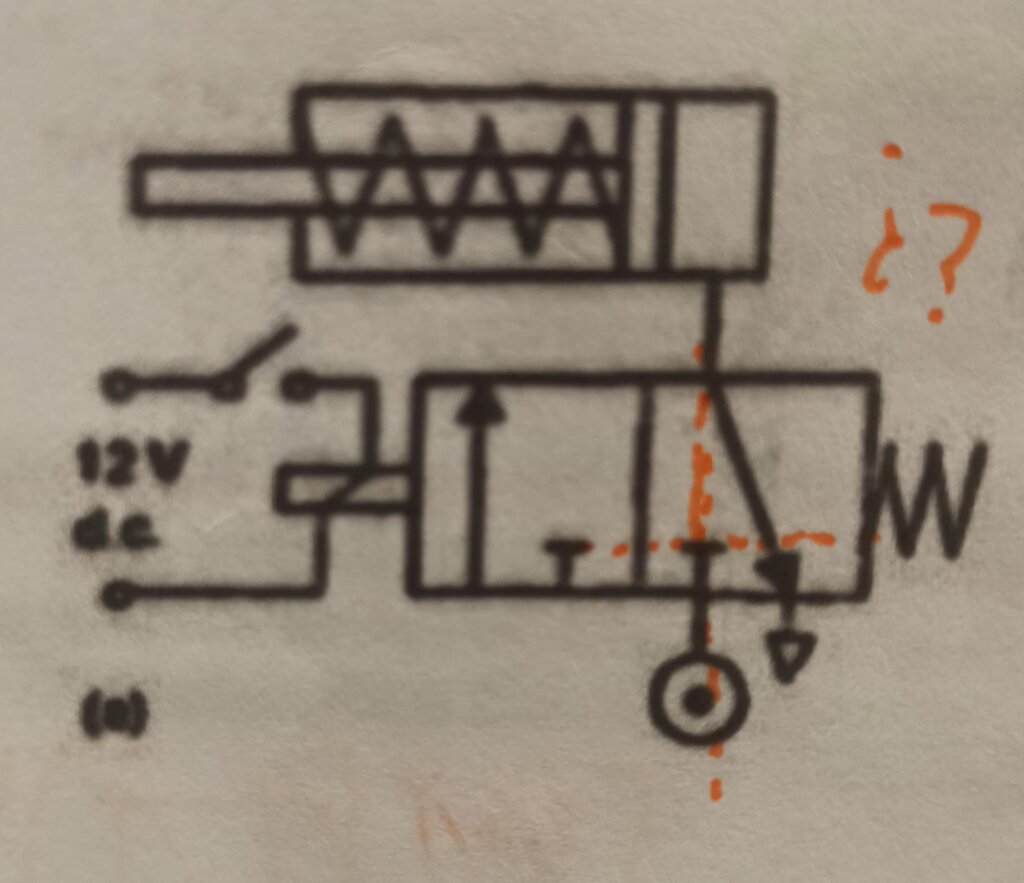

En el momento que se cierre el interruptor de la siguiente figura:
13
En un sistema de aire acondicionado la acción del controlador se considera.
14
Se disponde de dos depósitos cilíndricos capaces de albergar la misma cantidad de fluido. Uno de ellos tiene un radio de 2m y el otro de 12m. ¿Cuál de ellos presentará una mayor capacitancia si se considera el nivel, como variable de referencia?
15
Un controlador integral tiene un valor de K1=0,1s^-1. ¿Cuál será el valor de salida del controlador en tanto por ciento en el instante de tiempo (a) t=1 y en, (b) t=2? Sabiendo que el error se mantiene en un 10% a lo largo del tiempo desde t=0.
16
Si se sabe que la respuesta de la salida de un sistema en lazo cerrado con un controlador PD es muy lenta. La acción derivativa presentara valores ___.
17

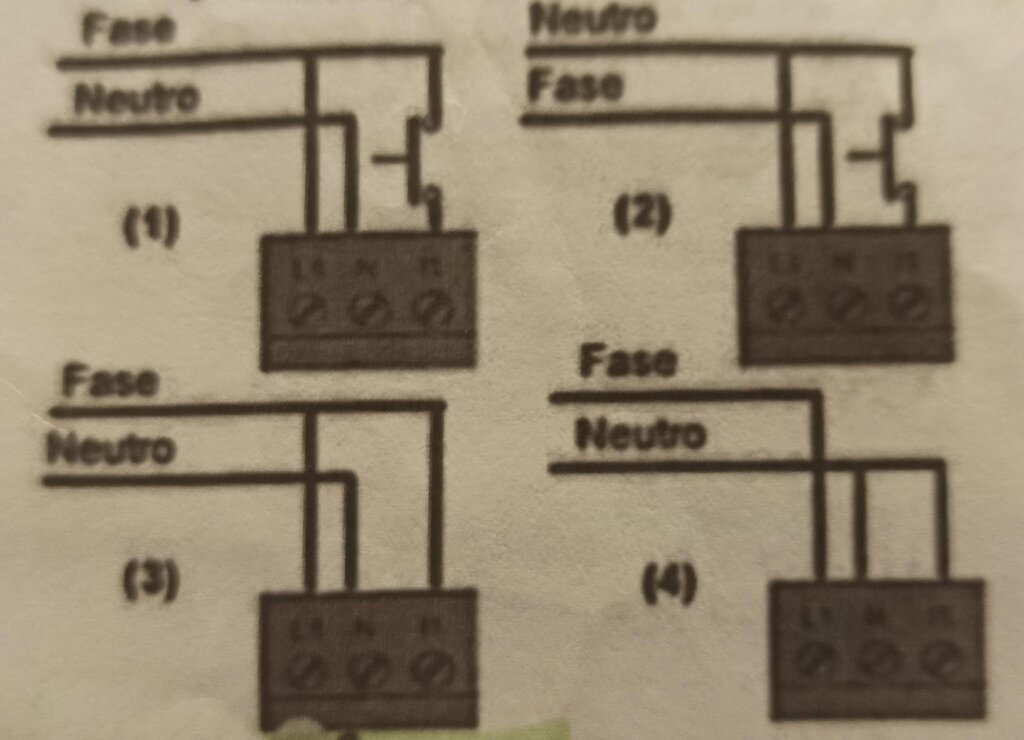

Si se desea conectar un pulsador a una entrada digital de .... lógico LOGO ¿Cuál de las opciones de la figura será la ......? (ENUNCIADO INCOMPLETO AVISAR)
18

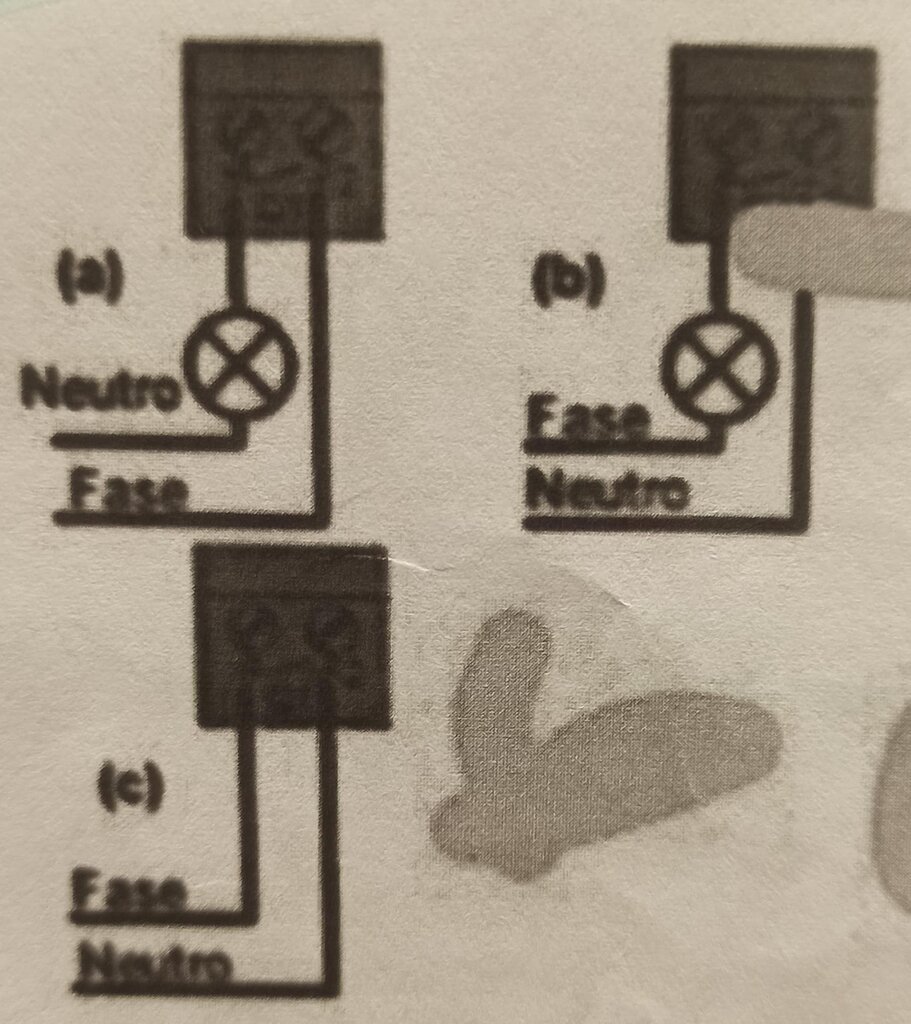

Si se desea conectar una lámprar a una salida digital....lógico LOGO ¿Cuál de las opciones de la figura será....? (ENUNCIADO INCOMPLETO AVISAR)
19
Indicar si las siguientes afirmaciones son verdaderas:
(i) La entrada es normalmente abierta
(ii) Si se conecta un pulsador en la entrada ..... pulsamos la salida se pone a 1 y permanece en 1 ... pulsador.
(ENUNCIADO INCOMPLETO AVISAR)
20

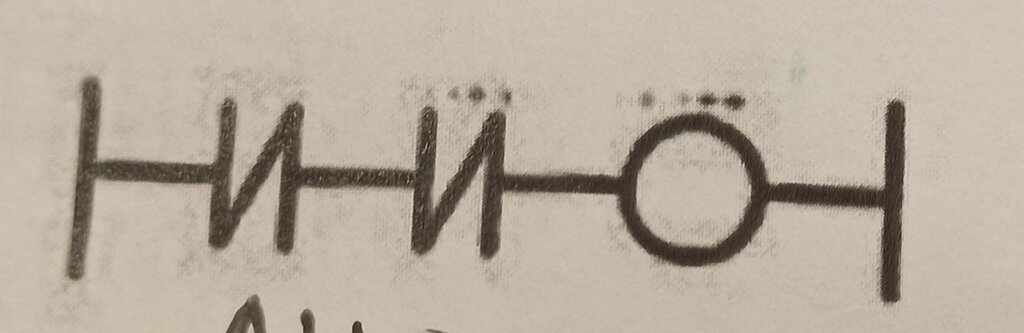

El diagrama en escalera de la figura .... puerta ___. (ENUNCIADO INCOMPLETO AVISAR ++++ imagen del enucniado tambien incompleta)
21
Para un punto estático de medición en la siguiente figura ¿Cuál será el valor verdadero pra que el sensor 1 sea el más exacto?
22
¿Cuál de los sensores de la suestión anterior es el más preciso?
23
Indicar si las siguientes afirmaciones son verdaderas (V) o falsas (F):
La señal analógica estándar que recibe el autómata de los sensores una vez realizado el procesado de la señal es:
(i) 0V a 10V
(ii) 0mA a 20mA
24
¿A qué tipo de pon de un autómata programable se conectará un calefactor de potencia regulable instalado en un depósito?
25
Indicar cuál de las siguientes afirmaciones relativas a un autómata programable o PLC es verdadera:
26
Si se desea medir la temperatura con una pt100 instalada en un depósito. La vaina que protegge la pt100, ¿provocará algún tipo de error se medición?
27
Indicar si las siguientes afirmaciones son verdaderoas (V) o falsas (F):
Un sistema de medida altamente fiable es aquél que tiene una alta probabilidad de que:
(i) Necesite calibrar frecuente
(ii) Opere dentro de un nivel de funcionamiento especificado
28
Un sistema de control es capaz de:
29
En un sistema en lazo cerrado, el elemento que tiene como salida la variable de salida es el:
30
En un sistema de calefacción central la acción del controlador se considera....
31
Se dispone de un sensor de temperatura, cuyo rango de medición está entre 25º y 125º. Si al autómata programable le llega una señal analógica estándar de 5 voltios, ¿ Qué valor en grado estará midiendo el sensor?
32

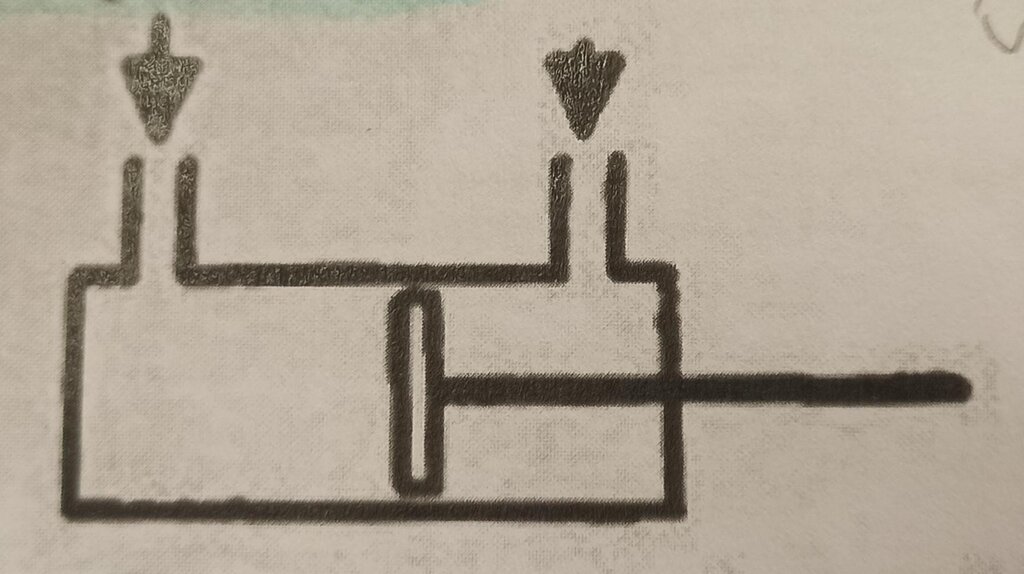

En la figura se muestra:
33
Indicar si las siguientes afirmaciones son verdaderas o falsas:
(i) La entrada es normalmente abierta
(ii) Si la entrada se pone a 1 la salida se pone a 1
34

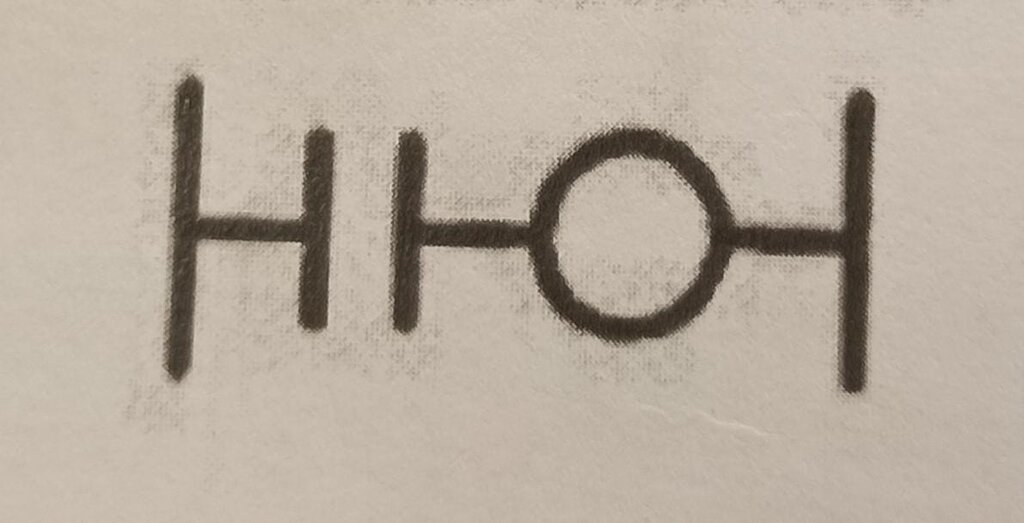

El diagrama en escalera de la figura implementa una puerta ___.
35
Cuál de los siguientes identificadores de contacto del autómata SIEMENS S7-1200 CPU 1215L AC/DC/RLY corresponde al positivo de una fuente de alimentación de 24 VDC
36
Cuál de los siguientes identificadores de contacto del autómata SIEMENS S7-1200 CPU 1215L AC/DC/RLY corresponde a la salida del relé que en el entorno de programación corresponde a %Q0.1
37

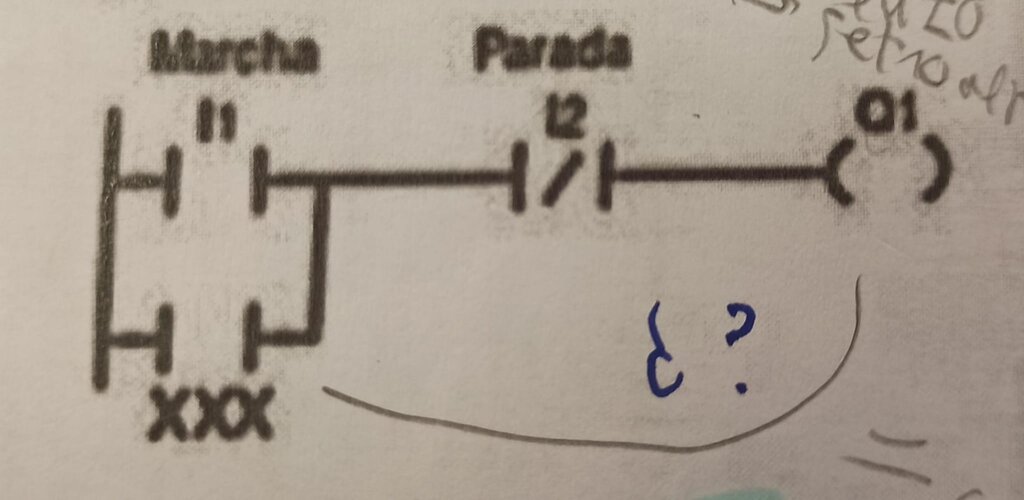

Cuál de los siguientes identificadores debe utilizarse en el contacto identificado como "XXX" para configurar correctamente el siguiente circuito de autorretención:
38
Dadas las gráficas que se presentan a continuación. ¿A qué tipo de controlador nos estamos refiriendo, siendo e(t) al error del sistema?
39

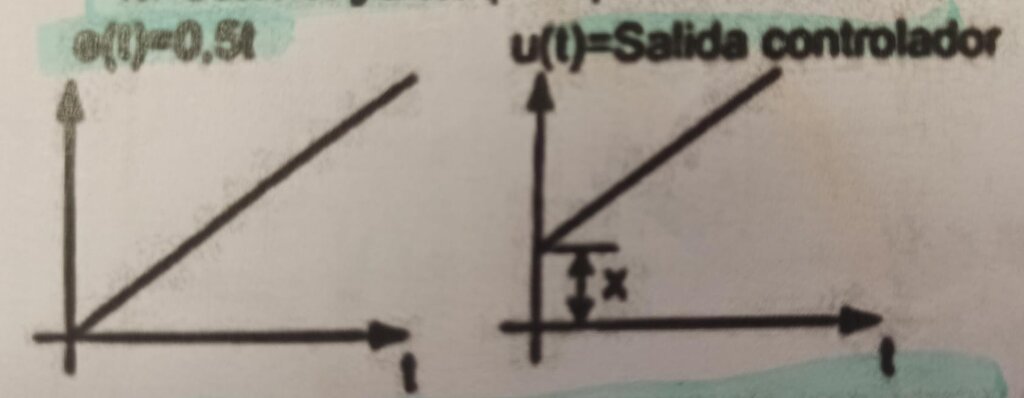

Sabiendo a que nos encontramos con un controlador PD ¿Cuál será el valor de X ?
40
Si la velocidad de cambio de la señal de error aumenta, pasando a ser 0,9 la pendiente de la señal de error en la figura. Indica cuál, de las siguientes afirmaciones, es verdadera.
Explicación
(i) F -> 0 a 10V
(ii) F -> 4 a 20mA
El sensor tiene un rango 25 ºC a 125 ºC y la señal analógica estándar es 0–10 V, por lo que la relación es lineal.
Una señal de 5 V es justo la mitad del rango: El sensor está midiendo 75 ºC.
|
