T4-MECANISMOS TRANSMISIÓN CIRCULAR Y TRANSFORMACIÓNOnline version
Test de 30 preguntas sobre mecanismos de transmisión circular y de transformación del movimiento. Cada vez que realices el test, éste actualiza las preguntas.
1
Indica cuál(es) de los siguientes mecanismos son reversibles:
Escoge una o varias respuestas
a
Leva
b
Excéntrica
c
Tornillo sin fin
d
Tornillo-tuerca
e
Piñón cremallera
f
Biela-Manivela
2

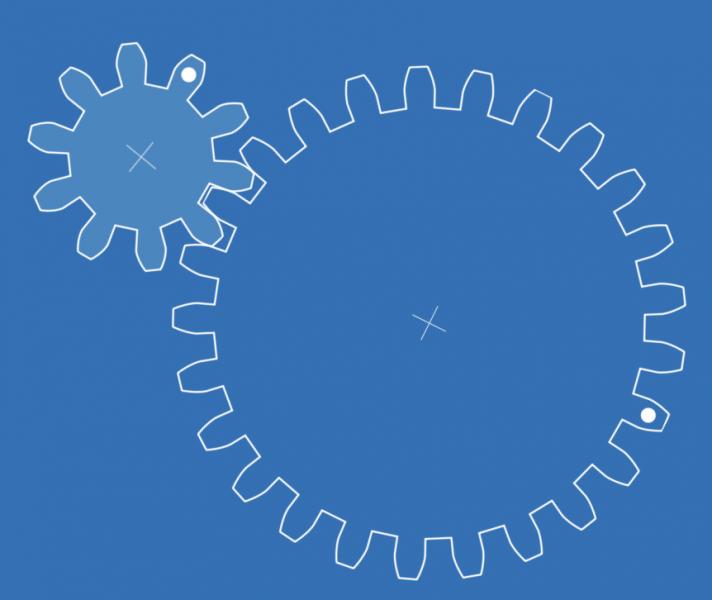

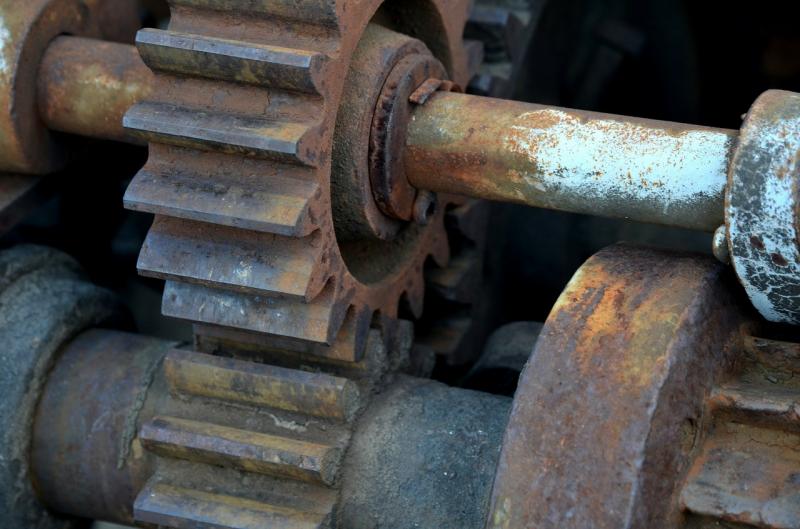

La imagen muestra un mecanismo formado por un engranaje motriz de 15 dientes y un engranaje conducido de 45 dientes. La relación de transmisión (i) para este mecanismo será:
a
i=60
b
i=1/3
c
i=3
d
i=675
3
En la imagen se muestra el mecanismo de un molino de viento. El mecanismo de molienda más corriente, el de los que molían grano, generalmente constaba de una piedra circular fija (solera) de grandes dimensiones (diámetros incluso mayores de 8.5 m), sobre la que giraba otra de forma semejante (volandera) o más pequeña y de forma troncocónica (muela). Si las aspas del molino giran en el sentido indicado, ¿en qué sentido girará la volandera?
a
1
b
2
c
No se puede determinar
4

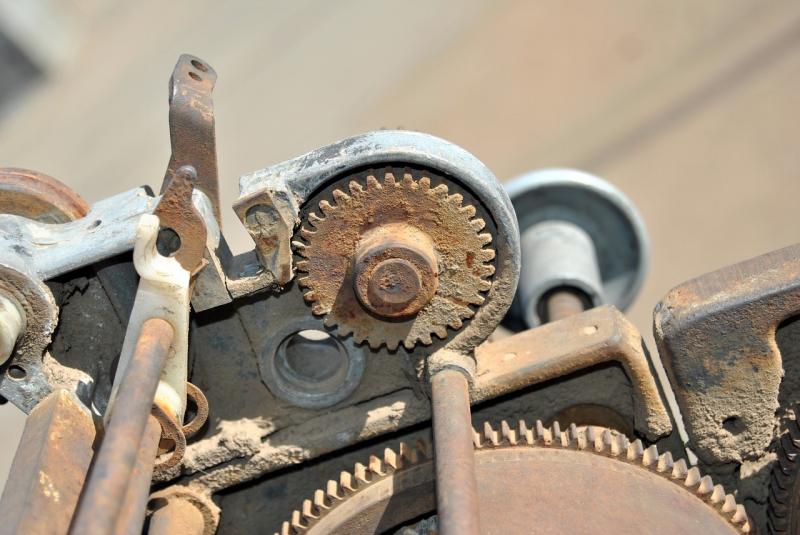

La imagen muestra un mecanismo formado por un engranaje motriz de 45 dientes y un engranaje conducido de 15 dientes. La relación de transmisión (i) para este mecanismo será:
a
i=60
b
i=1/3
c
i=3
d
i=675
e
No se puede determinar con los datos dados
5

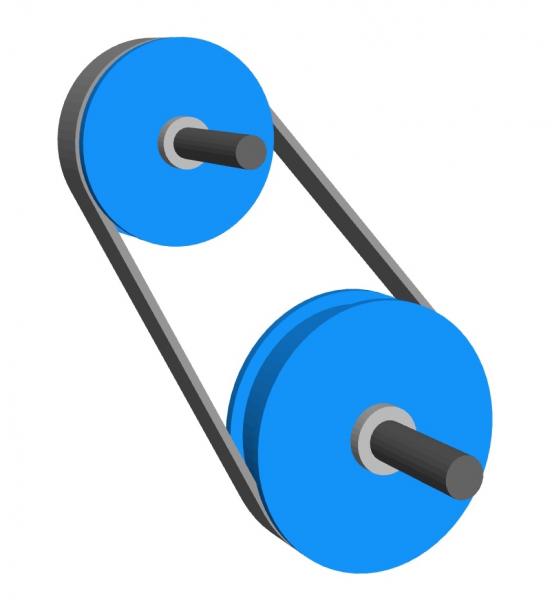

En un sistema de poleas con correa, la polea a la que la polea motriz transmite el movimiento recibe el nombre de...
6

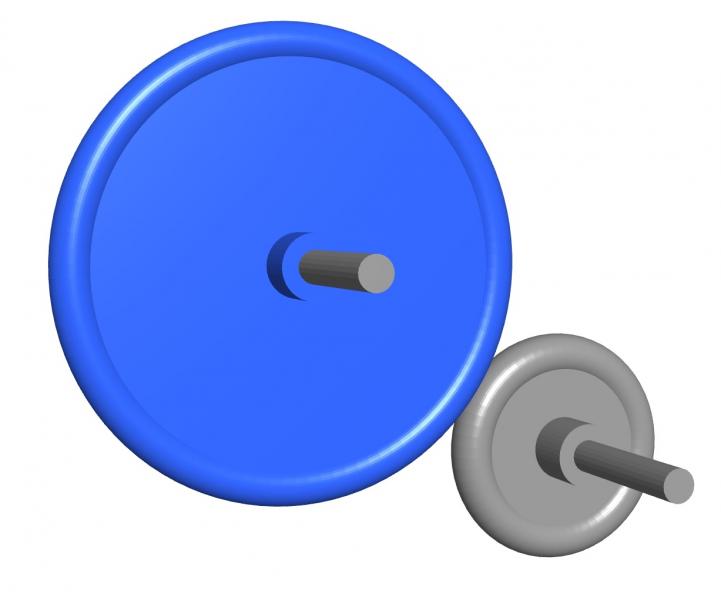

Un sistema de ruedas de fricción donde la relación de transmisión es igual a 0.5 (i=0.5)....
Escoge una o varias respuestas
a
Se caracteriza por tener una rueda motriz del mismo tamaño que la conducida
b
Es un sistema donde la velocidad de rotación no se ve modificada.
c
Es un sistema reductor de la velocidad; es decir la velocidad de la rueda conducida es menor que la de la motriz.
d
Es un sistema multiplicador de la velocidad; es decir la velocidad de la rueda conducida es mayor que la de la motriz.
e
Posee una rueda motriz menor que la conducida.
f
Posee una rueda motriz mayor que la conducida.
7

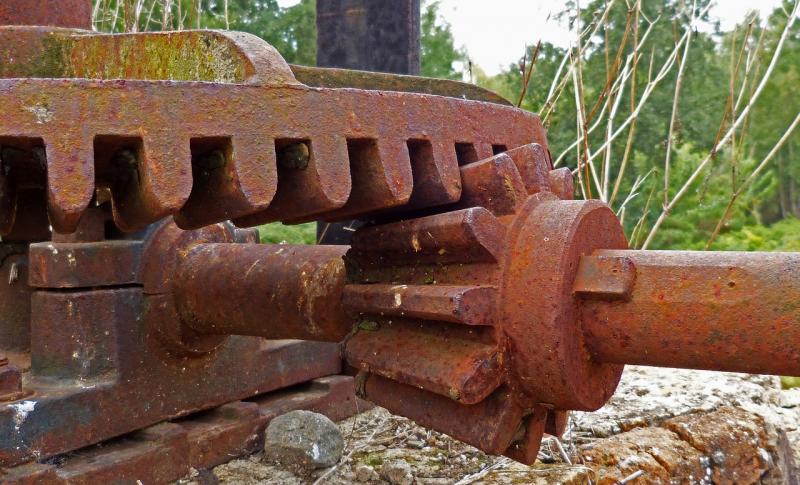

Indica cuáles de las siguientes afirmaciones son verdaderas en la transmisión por engranajes:
Escoge una o varias respuestas
a
El engranaje conducido gira en sentido contrario al motriz.
b
El engranaje conducido gira en el mismo sentido que el motriz.
c
Los engranajes transmiten el movimiento circular con mayor seguridad que las poleas, ya que en estas últimas la correa puede resbalar.
d
Para cada engranaje, el producto entre el número de dientes y su velocidad de giro permanece constante.
e
El número de dientes y la velocidad de giro de cada engranaje son magnitudes directamente proporcionales
f
El número de dientes y la velocidad de giro de cada engranaje son magnitudes inversamente proporcionales
8
Indica cuáles de las siguientes frases son correctas para los engranajes cónicos o troncocónicos:
Escoge una o varias respuestas
a
La relación de transmisión es igual a la razón entre el número de dientes del engranaje motriz y el número de dientes del conducido.
b
Transmiten el movimiento circular entre ejes paralelos
c
La relación de transmisión es igual a la razón entre el número de dientes del engranaje conducido y el número de dientes del motriz.
d
Transforman el movimiento circular entre ejes paralelos
e
Transmiten el movimiento circular entre ejes perpendiculares
f
Transforma el movimiento circular entre ejes perpendiculares
9
La relación de transmisión en un sistema de ruedas de fricción o poleas es igual....
a
El cociente entre el diámetro de la rueda conducida y el diámetro de la motriz.
b
A la multiplicación de los diámetros de las ruedas de fricción.
c
A la suma de los diámetros de la rueda conducida y la motriz.
d
Al cociente entre el diámetro de la rueda motriz y el diámetro de la conducido.
10

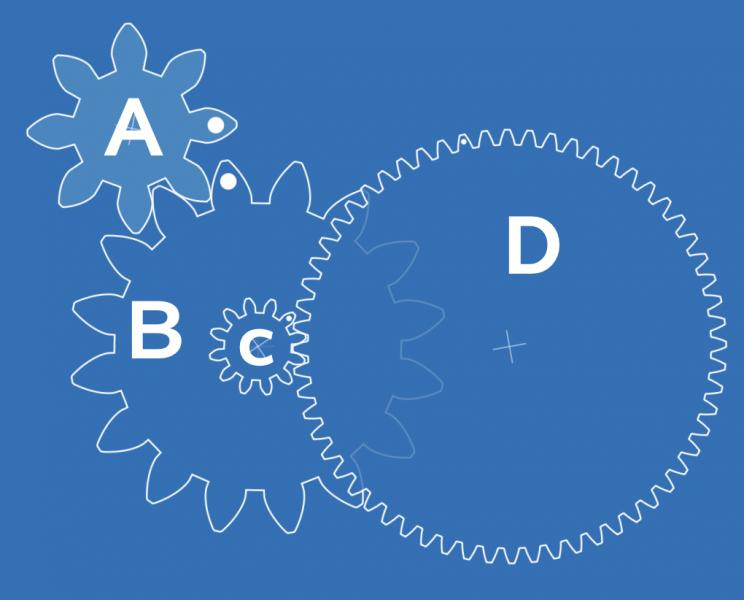

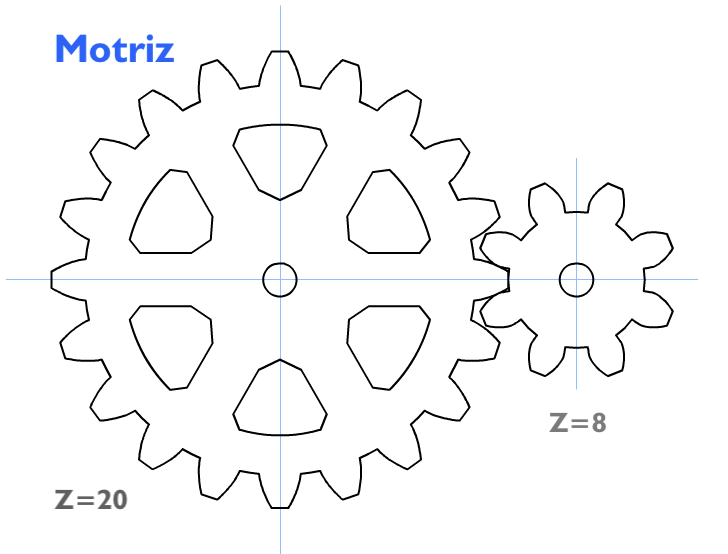

Cuando este tren de engranajes cilíndricos se ponga en movimiento, ¿qué rueda girará más rápido?
11

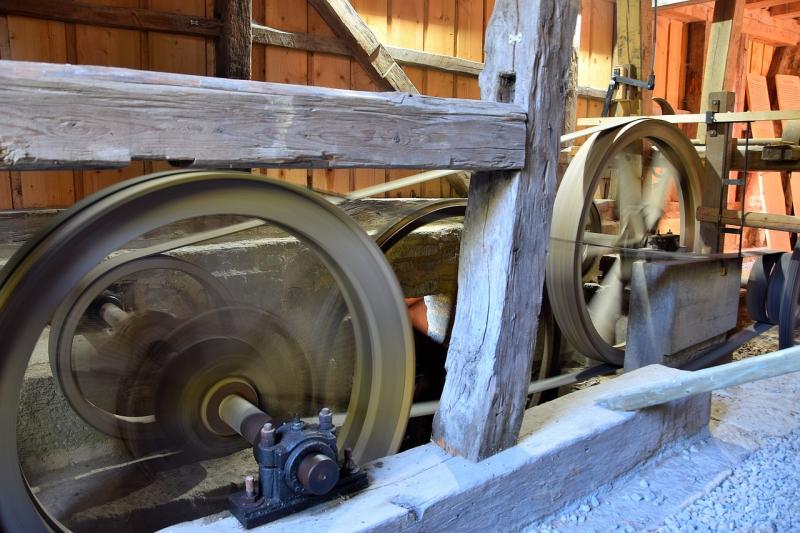

En un sistema de poleas con correa, la polea que está unida al motor recibe el nombre de.....
12

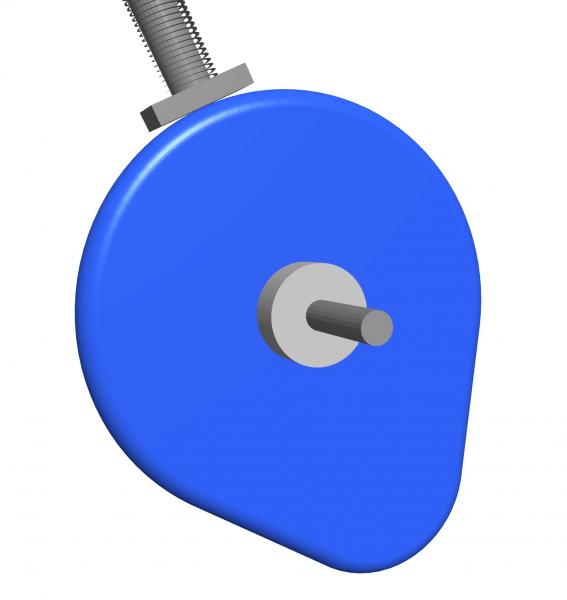

El mecanismo consistente en una rueda de forma ovoide que al girar empuja a una pieza, llamada seguidor, que realiza un movimiento alternativo recibe el nombre de...
13
Un mecanismo con leva y seguidor...
a
Transforma el movimiento circular en lineal alternativo.
b
Transmite el movimiento circular
14

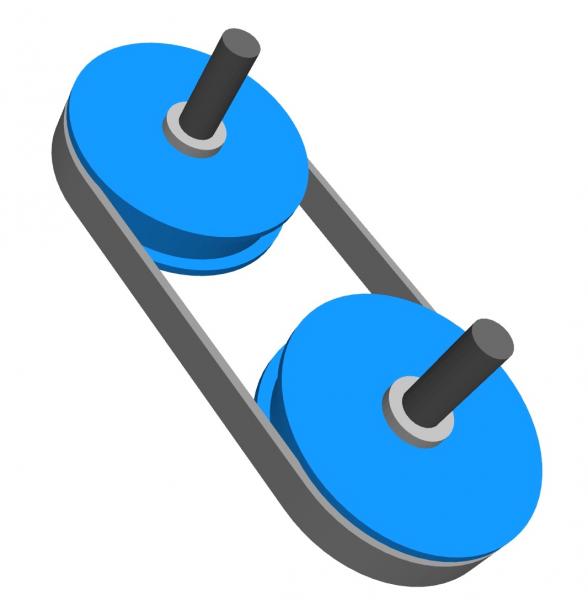

Con un sistema de dos poleas, conseguimos reducir la velocidad si...
a
La rueda motriz es mayor que la conducida.
b
Cruzamos la correa.
c
La rueda conducida es mayor que la motriz.
d
Si no cruzamos la correa.
e
Si la relación de transmisión es mayor que la unidad
15
Con un sistema de dos poleas, conseguimos aumentar la velocidad si... (respuesta múltiple)
Escoge una o varias respuestas
a
La rueda motriz es mayor que la conducida.
b
Cruzamos la correa.
c
La rueda conducida es mayor que la motriz.
d
Si no cruzamos la correa.
e
Si la relación de transmisión es menor que la unidad
f
Si la relación de transmisión es mayor que la unidad
16
La relación de transmisión es....
a
El cociente entre la velocidad de giro del elemento conducido y la velocidad del elemento motriz.
b
El cociente entre la velocidad de giro del elemento motriz y la velocidad del conducido.
c
La suma de las velocidades de giro de las ruedas de fricción o engranajes.
d
La multiplicación de las velocidades de giro de las ruedas de fricción o engranajes adyacentes
17
Encuentra las frases FALSAS con respecto los sistemas de ruedas de fricción:
Escoge una o varias respuestas
a
Si las ruedas conductora y conducida tienen el mismo diámetro, ambas giran a la misma velocidad.
b
Si la rueda motriz es menor que la conducida, ésta última ( la conducida) gira a mayor velocidad; se trata de un mecanismo multiplicador de velocidad.
c
Si la rueda motriz es mayor que la conducida, ésta gira a menor velocidad; se trata de un mecanismo reductor de velocidad.
d
Si la rueda motriz es mayor que la conducida, la motriz gira a mayor velocidad; se trata de un mecanismo multiplicador de velocidad.
e
Si la rueda motriz es menor que la conducida, ésta gira a menor velocidad; se trata de un mecanismo reductor de velocidad.
18
En la figura se muestra el sistema de transmisión por cadena de las cuatro ruedas motrices de un coche de juguete. Indica qué afirmaciones son ciertas para dicho sistema:
Escoge una o varias respuestas
a
Las cuatro ruedas giran en el mismo sentido que el motor
b
Las cuatro ruedas giran a menor velocidad que el motor.
c
Las cuatro ruedas giran a la misma velocidad que el motor.
d
Todos los engranajes de la figura giran a la misma velocidad
e
Las cuatro ruedas giran en sentido contrario al del motor.
19

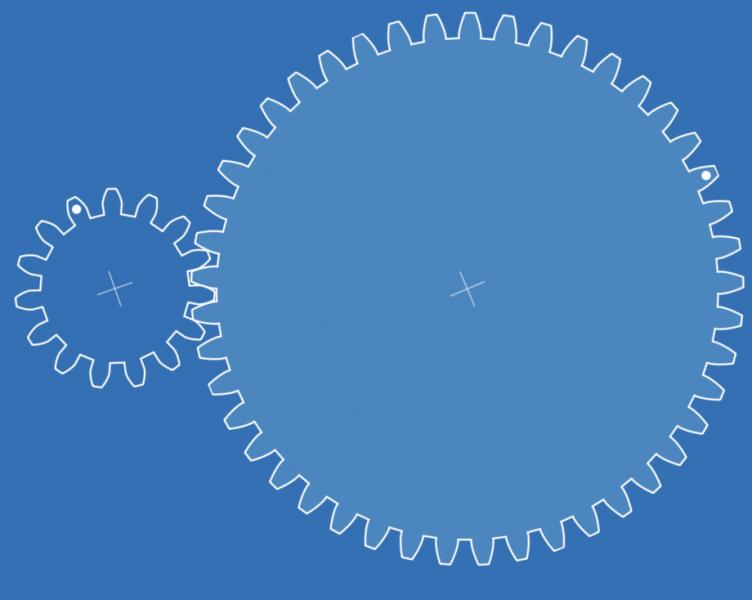

Indica el valor de la relación de transmisión sabiendo que los engranajes motriz y conducido tienen 10 y 25 dientes, respectivamente.
20
Indica el valor de la relación de transmisión sabiendo que los engranajes motriz y conducido tienen 25 (la motriz) y 10 dientes ( la conducida), respectivamente.
21
Una rueda dentada, que transmite la fuerza y el movimiento de rotación a otra rueda dentada colocada en otro eje cercano recibe el nombre de...escribe la palabra (la primera letra E, en mayúscula)
22
Si la relación de transmisión de engranajes es i=5, ¿a qué velocidad girará el eje motriz si la velocidad de giro del conducido es de 45 rpm?
a
225 rpm
b
50 rpm
c
9 rpm
23

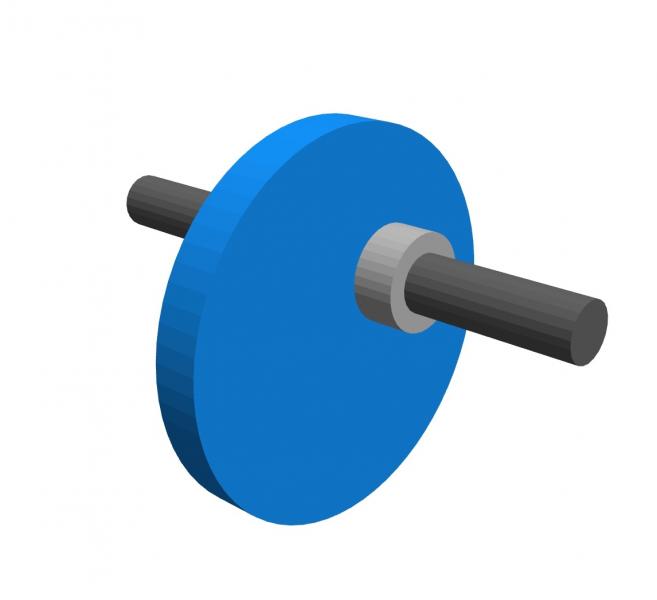

¿Qué nombre recibe el mecanismo consistente en un disco circular cuyo centro no coincide con el centro del eje con el que gira solidario? La primera "E", en mayúscula
24

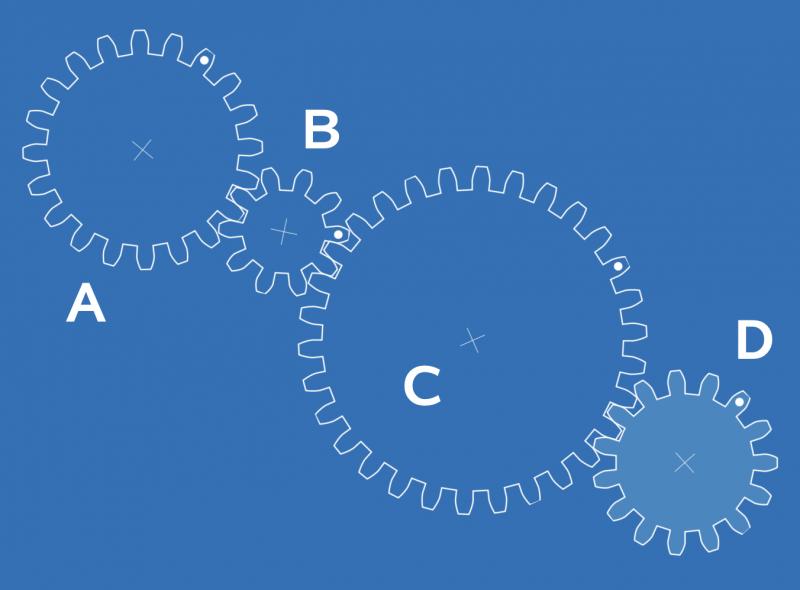

Ordenar las ruedas en orden decreciente de velocidades (de más rápido a más lento)
a
A, B, C, D
b
B, D, A, C
c
C, A, D, B
d
B, A, D, C
25

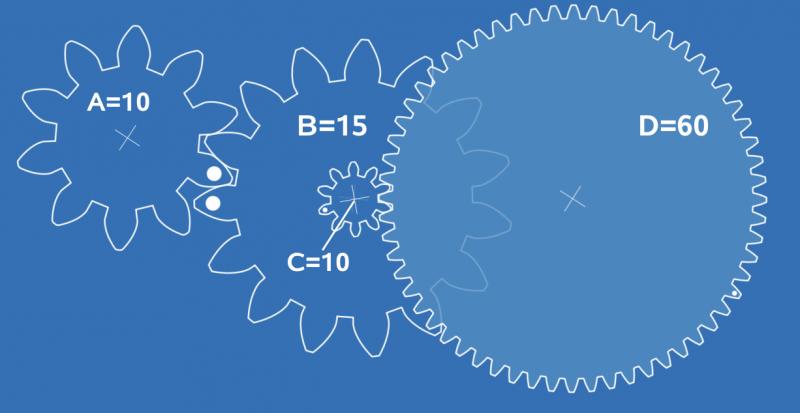

¿Cuál será la velocidad de giro del engranaje D, si el A gira a 30 rpm? Se muestra en la figura el número de dientes de cada rueda dentada
a
120 rpm
b
3,3 rpm
c
270 rpm
d
180 rpm
26

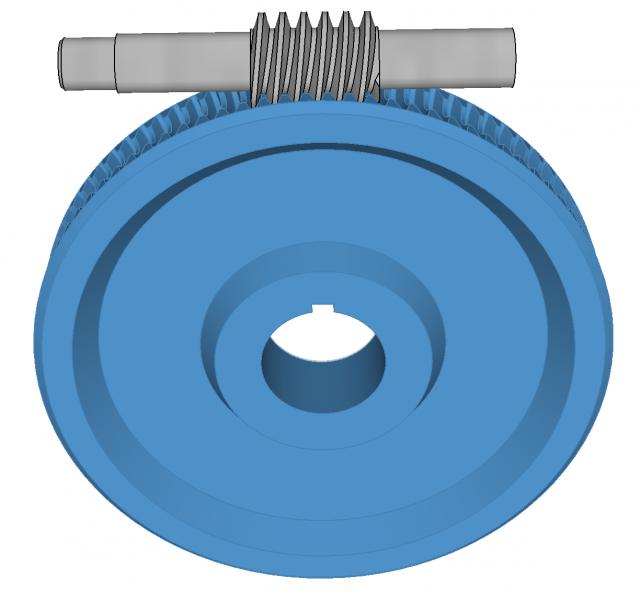

En un sistema de tornillo sin fín y rueda dentada (2 respuestas son correctas)
Escoge una o varias respuestas
a
Se transmite un movimiento circular entre ejes perpendiculares
b
Se transforma un movimiento circular entre ejes perpendiculares
c
Se transforma el movimiento circular en lineal.
d
El tornillo sin fin es el elemento motriz, y la rueda, el conducido
e
Se transmite un movimiento circular entre ejes paralelos
27

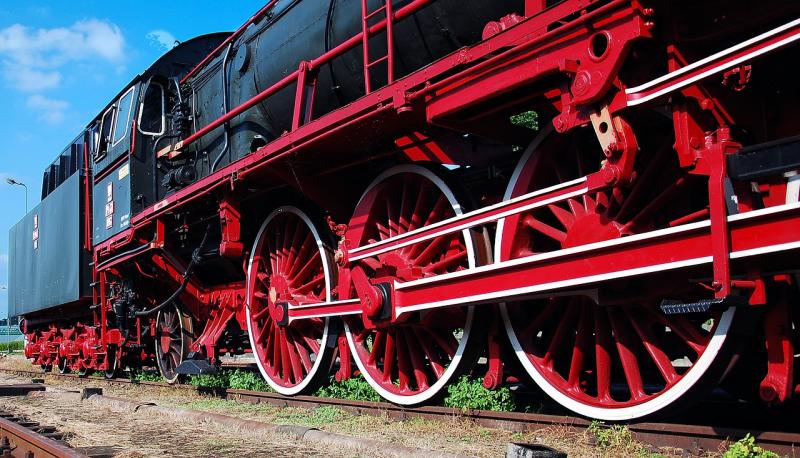

En el mecansimo de biela- manivela...
Escoge una o varias respuestas
a
Un extremo de la biela tiene un movimiento alternativo y el otro circular
b
Es un mecanismo de trasmisión circular
c
Es un mecanismo reversible
d
La manivela tiene un movimiento circular
e
Transforma el movimiento circular en movimiento rectilíneo alternativo y viceversa
f
La manivela tiene un movimiento rectilíneo
28
La velocidad de giro de una polea o engranaje se mide en....
29
Si tienes un motor que gira a 2.800 rpm y deseas que la salida sea de 700 qué relación de transmisión deberá tener el sistema de engranaje que emplees?
a
i=1/4
b
i=4
c
i=3200
d
No se puede saber, faltan datos
30
Si la velocidad del elemento motriz es de 160 rpm, ¿Cuál será la velocidad del conducido? Indica el resultado con sus unidades
