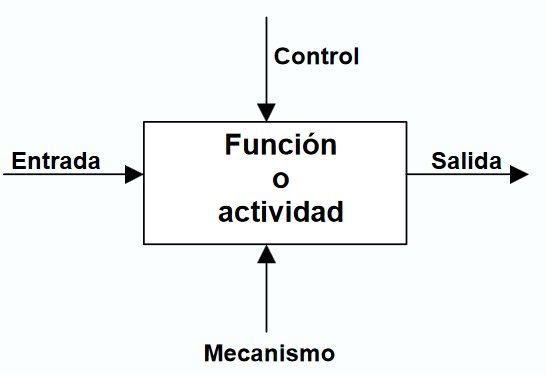

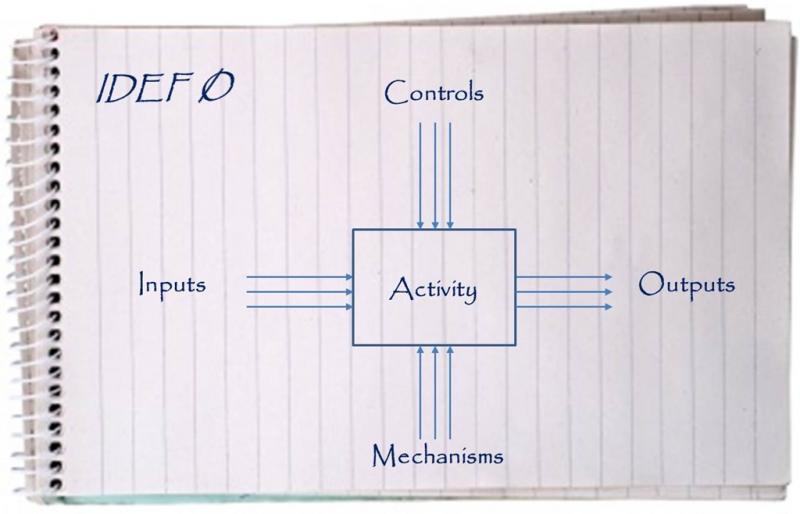

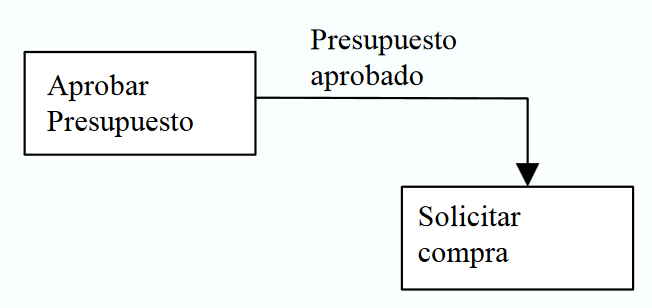

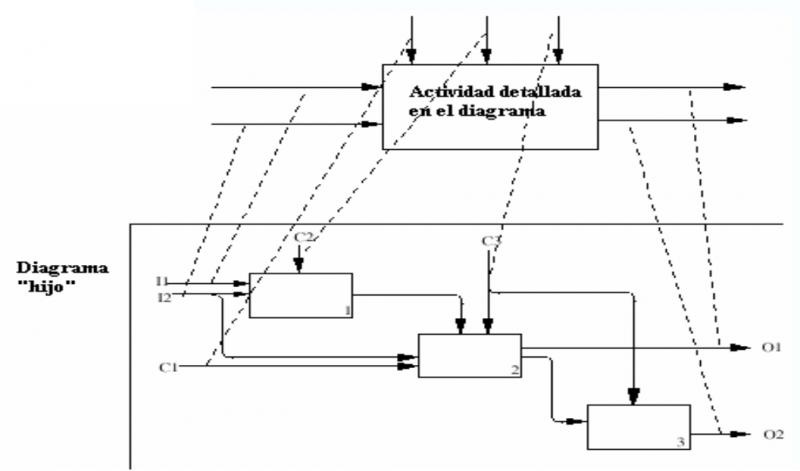

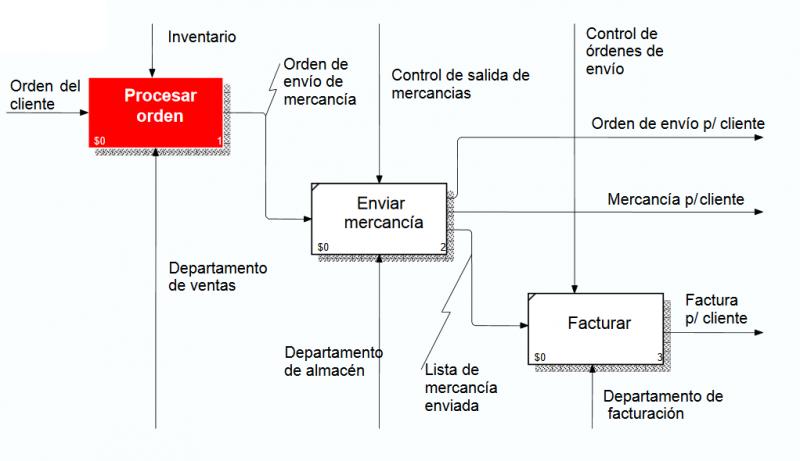

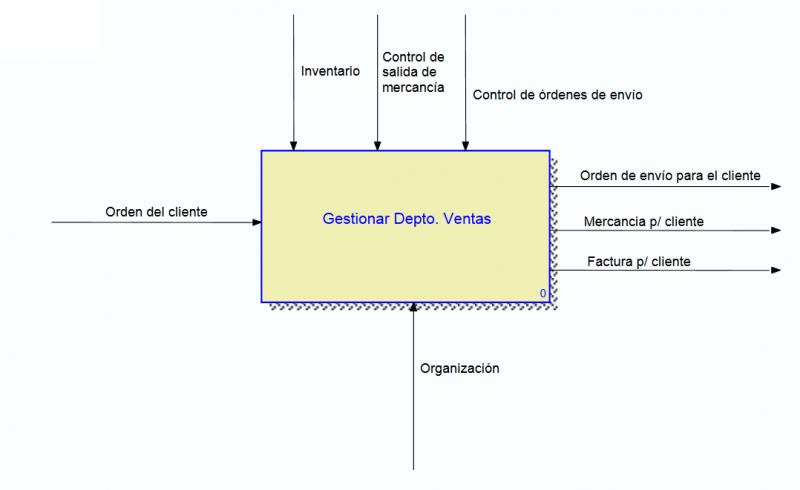

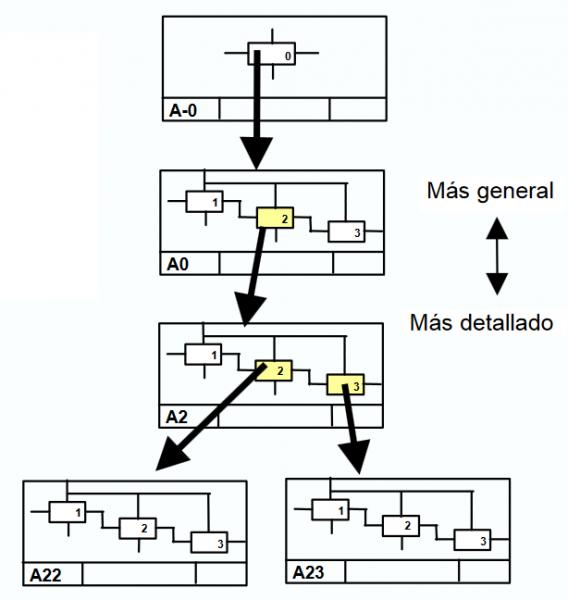

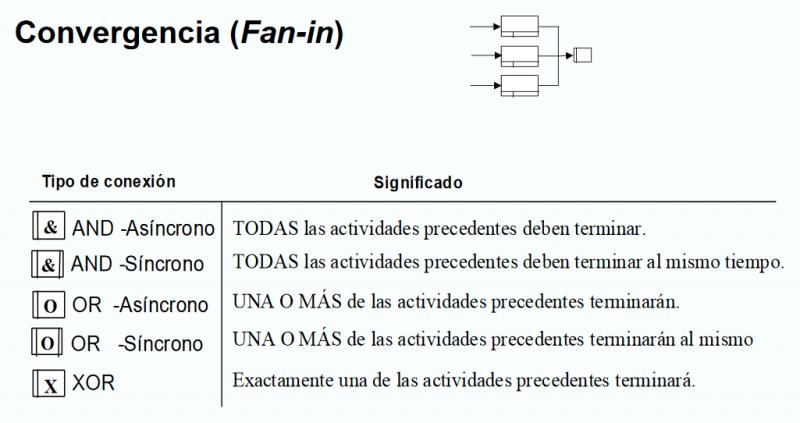

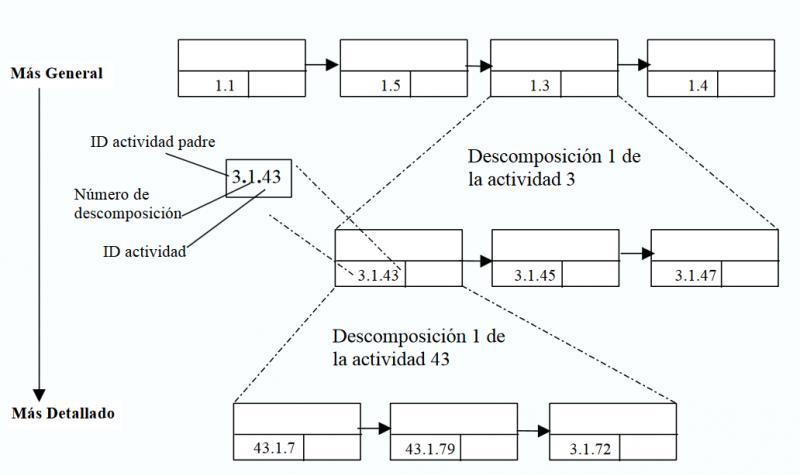

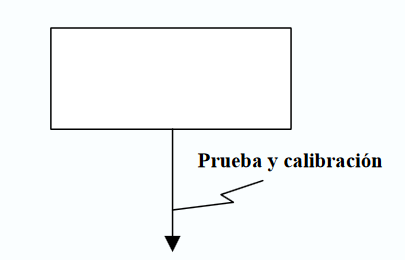

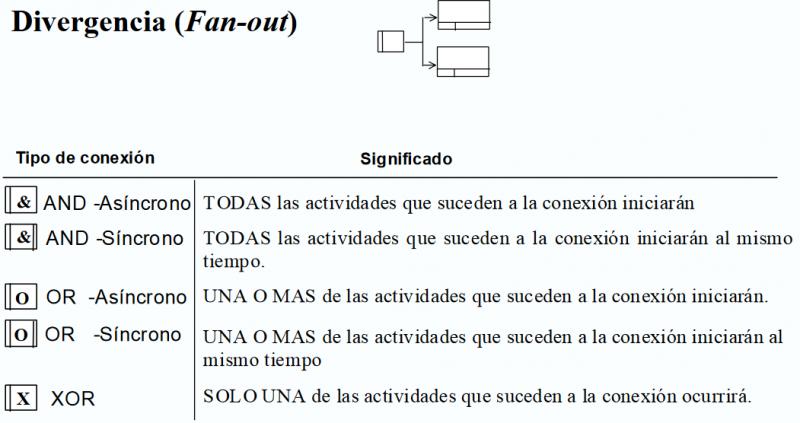

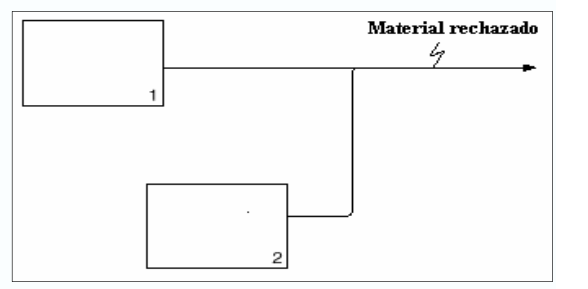

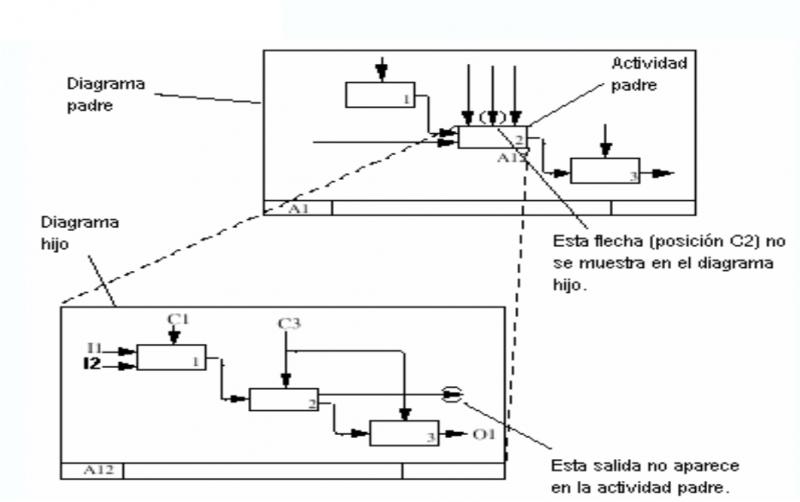

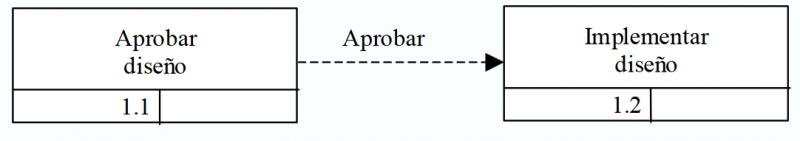

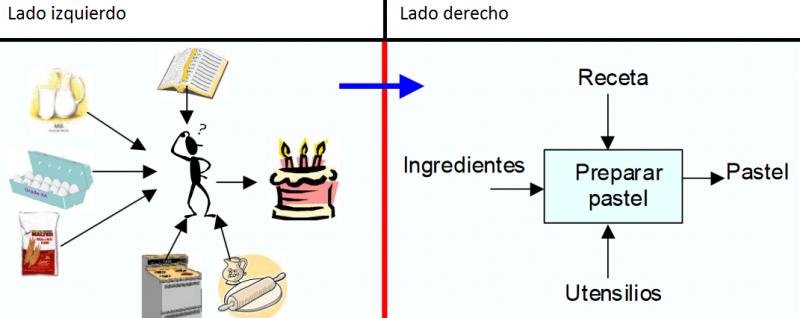

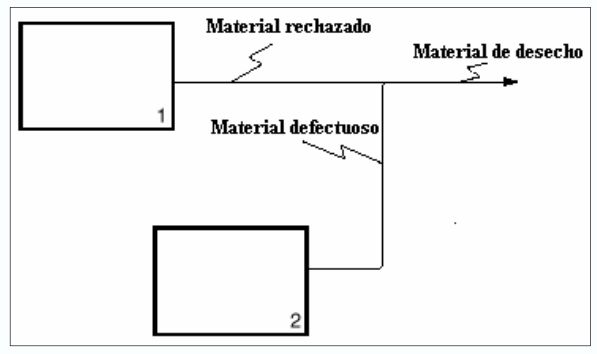

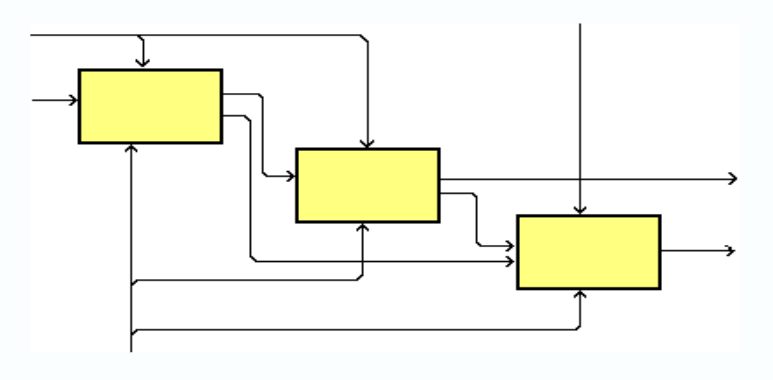

IDEF0 o IDEFØ (Integration Definition for Function Modeling) Online version IDEFO IDEF0 o IDEFØ (Integration Definition for Function Modeling) es un método diseñado para modelar decisiones, acciones y actividades de una organizació by Fausto Noé Jiménez 1 Metodología para representar de manera estructurada y jerárquica las actividades que conforman un sistema o empresa y los objetos o datos que soportan la interacción de esas actividades. Respuesta escrita 2 Sobre la SEMANTICA IDEFO: Es la frase verbal (Verbo + objeto directo) Escoge una o varias respuestas a Función o actividad b ICOM c Entradas d Salidas 3 Sobre la SEMANTICA IDEFO: Material o información consumida o transformada por una actividad para producir “salidas” Escoge una o varias respuestas a Función o actividad b ICOM c Entradas d Salidas 4 Sobre la SEMANTICA IDEFO: O bjetos producidos por la actividad o proceso. Escoge una o varias respuestas a Función o actividad b ICOM c Entradas d Salidas 5 Sobre la SEMANTICA IDEFO: Objetos que gobiernan o regulan cómo, cuándo y si una actividad se ejecuta o no. Escoge una o varias respuestas a Función o actividad b ICOM c Entradas d Control 6 Sobre la SEMANTICA IDEFO: Recursos necesarios para ejecutar un proceso, pero una actividad puede no tenerlos. Escoge una o varias respuestas a Mecanismos b ICOM c Entradas d Control 7 Sobre la SEMANTICA IDEFO: Referencia a otro modelo o diagrama dentro del mismo modelo. Evita duplicidad de información. Escoge una o varias respuestas a Flecha “Llamada” ( Call arrow) b ICOM c TCP/IP d Conector 8 ¿Que describe la representación gráfica del lado izquierdo? Escoge una o varias respuestas a La representación IDEFO b El diagrama c El dibujo d La actividad 9 ¿Que describe la representación gráfica del lado derecho? Escoge una o varias respuestas a La representación IDEFO b El diagrama c El dibujo d La actividad 10 Estructura de un modelo IDEFO Escoge una o varias respuestas a Las actividades son agrupadas en diagramas. b La relación entre actividades es indicada por su posición y flechas. c Las actividades no son agrupadas en diagramas. d La relación entre actividades no es indicada por su posición y flechas. 11 IDEF0 modela actividades y es independiente de la organización y tiempo. a Cierto b Falso 12 IDEF0 no es un diagrama. a Cierto b Falso 13 IDEF0 no es un diagrama de flujo. a Cierto b Falso 14 IDEF0 fomenta el trabajo en equipo de manera disciplinada y coordinada. Aunque esto no significa que el modelo refleje el consenso del pensamiento del equipo. a Cierto b Falso 15 Es una metodología para representar el flujo de trabajo de un proceso, así c omo sus objetos participantes, a partir de la descripción dada por un experto. a IDEF3 b IDEF0 16 IDEF3, las conexiones sirven para representar Escoge una o varias respuestas a Los puntos en los que un proceso se ramifica en múltiples subprocesos. b Los puntos en los cuales múltiples procesos convergen en un solo proceso. c La temporalidad (sincronía/asincronía) en el flujo de actividades de un proceso. 17 IDEF3, las ramificaciones pueden ser Escoge una o varias respuestas a DIVERGENTES: Distribuye el fluio del proceso. La terminación de una actividad causa la activación de múltiples actividades. b CONVERGENTES: La terminación de múltiples actividades consolida el inicio de una actividad. c Ninguna opción es correcta 18 IDEF0 Estructura del modelo / Combinación de Flechas. Ver imagen y responder seún estructura. a Entrada - Salida b Salida - Control c Salida - Mecanismo d Salida - Control (Retroalimentación) e Salida - Retroalimentación 19 IDEF0 Estructura del modelo / Combinación de Flechas. Ver imagen y responder seún estructura. a Entrada - Salida b Salida - Control c Salida - Mecanismo d Salida - Control (Retroalimentación) e Salida - Retroalimentación 20 IDEF0 Estructura del modelo / Combinación de Flechas. Ver imagen y responder seún estructura. a Entrada - Salida b Salida - Control c Salida - Mecanismo d Salida - Control (Retroalimentación) e Salida - Retroalimentación 21 IDEF0 Estructura del modelo / Combinación de Flechas. Ver imagen y responder seún estructura. a Entrada - Salida b Salida - Control c Salida - Mecanismo d Salida - Control (Retroalimentación) e Salida - Retroalimentación 22 IDEF0 Estructura del modelo / Combinación de Flechas. Ver imagen y responder seún estructura. a Entrada - Salida b Salida - Control c Salida - Mecanismo d Salida - Control (Retroalimentación) e Salida - Retroalimentación 23 IDEF0 Estructura del modelo / Cuales son ejemplos de unión y ramificación de flechas Escoge una o varias respuestas a Ejemplo 1 b Ejemplo 2 c Ejemplo 3 24 IDEF0 Estructura del modelo / Observe la imagen, responda. a IDEF0, vista jerárquica de un modelo b IDEF0, vista no jerárquica de un modelo 25 IDEF0 Estructura del modelo / Observe la imagen, responda. a IDEF0, en referencia al codificado ICOM b IDEF0, en referencia al codificado ASME 26 IDEF0 Estructura del modelo / Observe la imagen, responda. a IDEF0, el paréntecis en las flechas indica que no aparece en el diagrama hijo o en la actividad padre. b IDEF0, el paréntecis en las flechas indica que aparece en el diagrama hijo o en la actividad padre. 27 IDEF0 Estructura del modelo / Observe la imagen, responda. a PRECEDENCIA TEMPORAL: El proceso origen debe concluir antes de que el proceso destino pueda comenzar. b FLUJO DE OBJETO: Enfatiza la participación de un objeto entre dos procesos. La Semántica igual a la de Precedencia Temporal (la precedencia temporal también puede considerar la participación de un objeto) . c RELACIONAL: Existencia de una relación entre los procesos ligados. La semántica no está definida, sólo que el proceso origen comenzará a ntes que el proceso destino termine 28 IDEF0 Estructura del modelo / Observe la imagen, responda. a PRECEDENCIA TEMPORAL: El proceso origen debe concluir antes de que el proceso destino pueda comenzar. b FLUJO DE OBJETO: Enfatiza la participación de un objeto entre dos procesos. La Semántica igual a la de Precedencia Temporal (la precedencia temporal también puede considerar la participación de un objeto) . c RELACIONAL: Existencia de una relación entre los procesos ligados. La semántica no está definida, sólo que el proceso origen comenzará a ntes que el proceso destino termine 29 IDEF0 Estructura del modelo / Observe la imagen, responda. a Caso alterno de PRECEDENCIA TEMPORAL: El proceso origen debe concluir antes de que el proceso destino pueda comenzar. b FLUJO DE OBJETO: Enfatiza la participación de un objeto entre dos procesos. La Semántica igual a la de Precedencia Temporal (la precedencia temporal también puede considerar la participación de un objeto) . c RELACIONAL: Existencia de una relación entre los procesos ligados. La semántica no está definida, sólo que el proceso origen comenzará a ntes que el proceso destino termine 30 IDEF0 Estructura del modelo / Observe la imagen, responda. a Ejemplifica la descomposición b No ejemplifica la descomposición 31 Observe el ejemplo IDEFO en un departamento de ventas y responda Escoge una o varias respuestas a Este corresponde a IDEF0 b Este corresponde a IDEF3
