Introducción: Las estructuras
Las estructuras están presentes en casi todos los objetos y construcciones que nos rodean. Un edificio, un puente, una silla o incluso el esqueleto de los seres vivos son ejemplos de estructuras. Su función principal es soportar cargas y mantener la forma y estabilidad de los objetos o construcciones para que no se deformen ni se derrumben.
Podemos encontrar estructuras naturales, que aparecen en la naturaleza sin intervención humana, como el esqueleto de los animales o el tronco de los árboles, y estructuras artificiales, que son aquellas diseñadas y construidas por las personas, como edificios, puentes o torres.
Además, las estructuras pueden ser permanentes, cuando están pensadas para durar mucho tiempo, como una casa o un puente, o temporales, cuando se utilizan durante un periodo corto, como los andamios de una obra o las carpas de un evento.
En la construcción de edificios y monumentos se utilizan diferentes elementos estructurales, como arcos, bóvedas, contrafuertes, arbotantes o cerchas, que permiten repartir las fuerzas y soportar mejor el peso. Las estructuras también deben resistir cargas permanentes, como el peso del propio edificio, y cargas temporales, como el viento, la nieve o el peso de las personas. Estas cargas provocan distintos esfuerzos en los materiales, como la tracción, compresión, flexión o torsión.
Comprender cómo funcionan las estructuras nos ayuda a entender cómo se diseñan y construyen edificios y otras obras, y por qué pueden mantenerse firmes y seguras a lo largo del tiempo. Este tema nos permitirá conocer los elementos más importantes que forman parte de las estructuras y cómo trabajan juntos para garantizar la estabilidad de las construcciones.
1
1. ¿Qué es una estructura?
a
Un objeto decorativo sin utilidad
b
Un conjunto de elementos que sirven para soportar cargas y mantener la forma de un objeto o construcción
c
Un tipo de material de construcción
d
Un plano de construcción
2
2. ¿Cuál es la función principal de una estructura?
a
Decorar los edificios
b
Transportar materiales
c
Soportar fuerzas y mantener la estabilidad
d
Aumentar el peso de la construcción
3
3. ¿Cuál de los siguientes es un ejemplo de estructura natural?
a
Un puente
b
Un edificio
c
Una cueva excavada por el agua
d
Una torre de telecomunicaciones
4
4. ¿Cuál de los siguientes es un ejemplo de estructura artificial?
a
Un árbol
b
Un puente
c
Una montaña
d
Un caparazón de tortuga
5
5. ¿Qué caracteriza a una estructura permanente?
a
Se utiliza durante poco tiempo
b
Está diseñada para durar mucho tiempo
c
Se desmonta fácilmente
d
Solo se usa en obras
6
6. ¿Cuál es un ejemplo de estructura temporal?
a
Un rascacielos
b
Un puente de piedra
c
Un andamio de obra
d
Una catedral
7

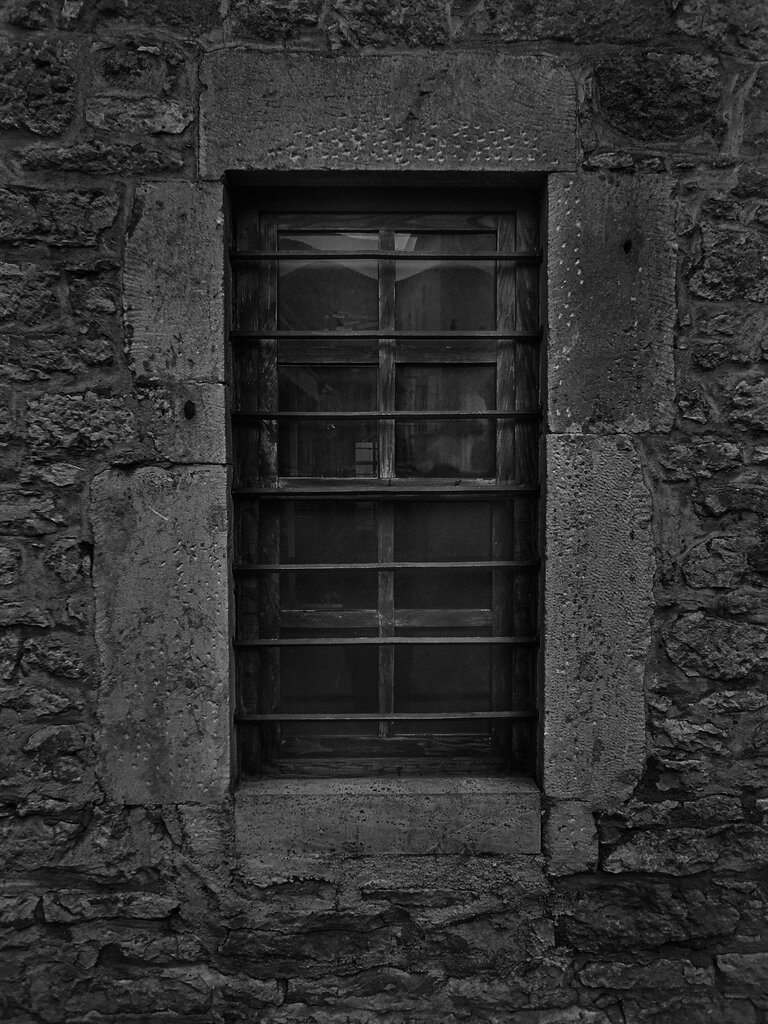

7. ¿Qué elemento estructural permite cubrir un hueco horizontal sin usar arco?
a
Arbotante
b
Cercha
c
Contrafuerte
d
Dintel
8
8. ¿Cómo se llaman las piezas en forma de cuña que forman un arco?
a
Dovelas
b
Cerchas
c
Vigas
d
Columnas
9

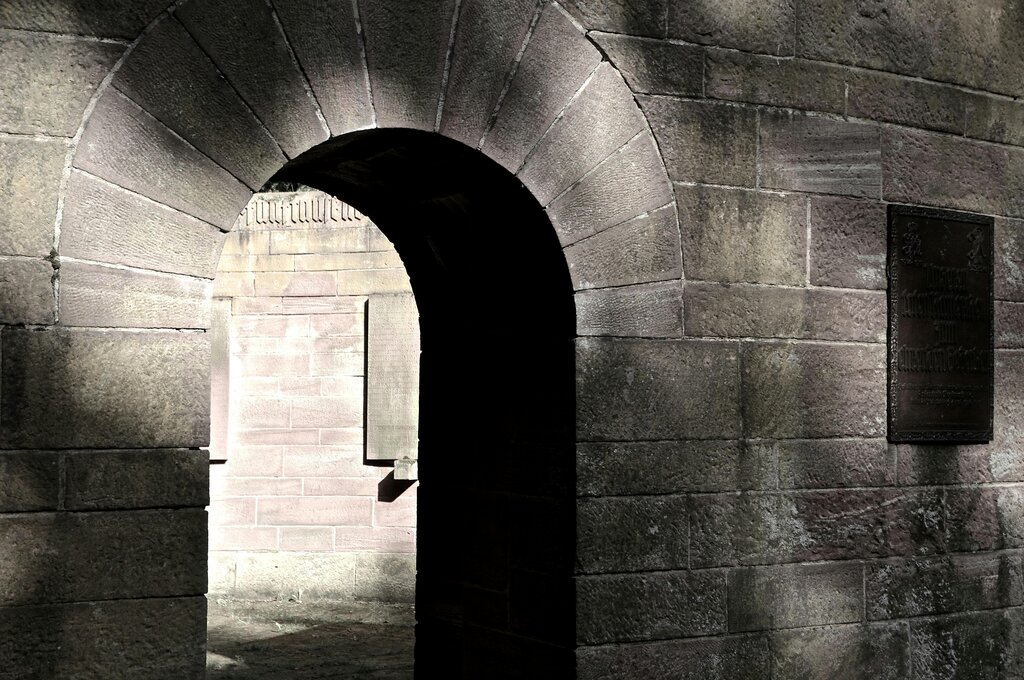

9. ¿Cómo se llama el arco con forma semicircular?
a
Arco de herradura
b
Arco trebolado
c
Arco apuntado
d
Arco de medio punto
10

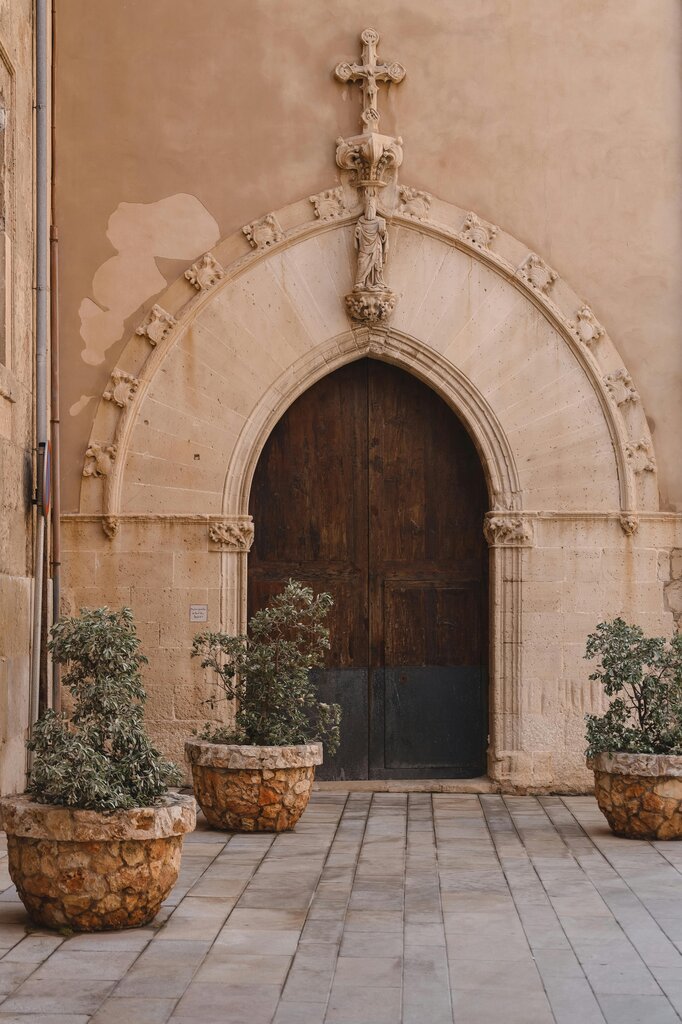

10. ¿Qué caracteriza al arco apuntado u ojival?
a
Tiene forma circular completa
b
Termina en punta en la parte superior
c
Tiene tres lóbulos
d
Está formado por vigas rectas
11
11. ¿Qué característica tiene el arco trebolado?
a
Tiene forma de triángulo
b
Está formado por tres arcos pequeños o lóbulos
c
Es completamente circular
d
Solo se usa en puentes
12
12. ¿Qué caracteriza al arco de herradura?
a
Su curva se prolonga más allá del semicírculo
b
Tiene forma triangular
c
Está formado por piezas rectas
d
Tiene tres lóbulos
13
13. ¿Qué es una bóveda?
a
Un tipo de cimiento
b
Una cubierta curva formada a partir de arcos
c
Una pieza decorativa
d
Una viga metálica
14

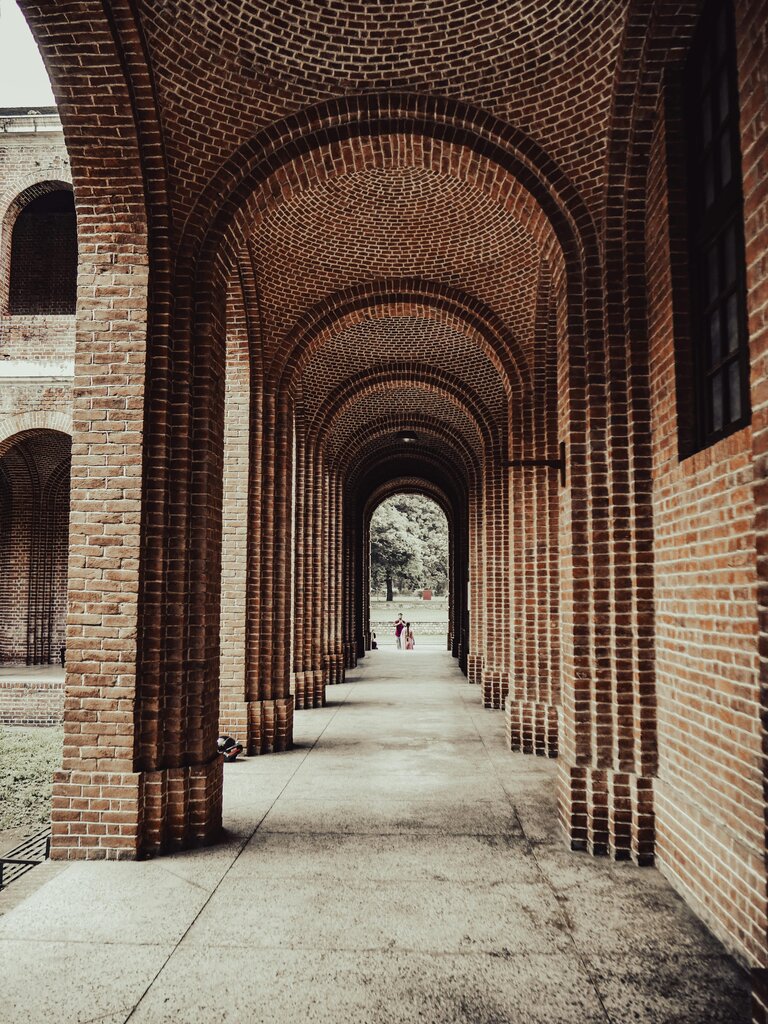

14. ¿Qué es una bóveda de cañón?
a
Una cubierta plana
b
Una cubierta triangular
c
Una estructura de madera
d
Una sucesión de arcos de medio punto colocados uno detrás de otro
15
15. ¿Qué caracteriza a la bóveda de crucería?
a
Está formada por el cruce de varios arcos que forman nervios
b
Está hecha solo de madera
c
Tiene forma triangular
d
Solo se usa en puentes
16
16. ¿Para qué sirven los contrafuertes?
a
Para decorar los edificios
b
Para reforzar los muros y soportar los empujes laterales
c
Para sostener los tejados
d
Para transportar cargas
17
17. ¿Qué es un arbotante?
a
Un arco exterior que transmite el peso de la bóveda hacia un contrafuerte
b
Un tipo de columna decorativa
c
Una viga horizontal
d
Un cimiento del edificio
18
18. ¿Qué es una cercha?
a
Un tipo de arco
b
Una pieza de decoración
c
Un tipo de cimiento
d
Una estructura triangular que sirve para sostener cubiertas o tejados
19
19. ¿Para qué se utilizan las cerchas Polonceau o españolas?
a
Para sostener tejados en edificios y naves grandes
b
Para construir cimientos
c
Para hacer muros decorativos
d
Para construir arcos
20
20. ¿Cómo se llaman las fuerzas que actúan sobre una estructura?
a
Materiales
b
Cargas
c
Arcos
d
Cerchas
21
21. ¿Qué son las cargas permanentes?
a
Las que actúan siempre sobre la estructura, como su propio peso
b
Las que aparecen solo algunos días
c
Las que solo aparecen cuando hay viento
d
Las que se eliminan al terminar la obra
22
22. ¿Cuál es un ejemplo de carga temporal?
a
El peso del edificio
b
El peso de los cimientos
c
La nieve acumulada sobre un tejado
d
El peso de las paredes
23
23. ¿Cómo se llaman las deformaciones o fuerzas internas que producen las cargas en una estructura?
a
Esfuerzos
b
Materiales
c
Dovelas
d
Cimientos
24
24. ¿Qué esfuerzo aparece cuando un elemento se estira?
a
Compresión
b
Flexión
c
Torsión
d
Tracción
25
¿Qué esfuerzo aparece cuando un elemento se aplasta o comprime?
a
Tracción
b
Flexión
c
Compresión
d
Torsión
Explicación
1
Una estructura es un conjunto de elementos organizados y unidos entre sí, diseñados para sostener, dar forma y proteger un objeto o sistema, resistiendo cargas externas (fuerzas) sin romperse ni deformarse significativamente. Actúa como el esqueleto o armazón, siendo fundamental en construcción (vigas, puentes) y diversos ámbitos, desde lo biológico hasta lo lingüístico.
2
La función principal de una estructura es soportar cargas y pesos (propios y externos) sin romperse ni deformarse excesivamente, garantizando estabilidad, rigidez y resistencia. Además, mantiene la forma del objeto o edificio y protege sus elementos internos o partes delicadas.
3
Una estructura natural es cualquier conjunto de elementos formados por la naturaleza, sin intervención humana, diseñados para dar soporte, protección o forma a seres vivos, plantas o accidentes geográficos. Ejemplos clave incluyen el esqueleto animal, el tronco de un árbol, conchas de moluscos, cuevas o formaciones rocosas.
4
Una estructura artificial es cualquier construcción, objeto o conjunto de elementos diseñado y fabricado por el ser humano para satisfacer necesidades específicas, como soportar cargas, proteger, o proporcionar estabilidad. A diferencia de las naturales, se crean usando materiales como acero, hormigón o plástico, ejemplos comunes incluyen edificios, puentes, torres y vehículos.
5
Una estructura permanente es una construcción concebida para durar a largo plazo, fijada de forma estable al terreno, generalmente mediante cimientos, y no diseñada para ser reubicada. Sirve para vivienda, industria o servicios y está diseñada para resistir el paso del tiempo, similar a edificios tradicionales, diferenciándose de las construcciones temporales por su permanencia y durabilidad.
6
Una estructura temporal en edificación es una construcción diseñada para ser erigida, utilizada y desmontada en un período limitado, ofreciendo soluciones rápidas, versátiles y a menudo prefabricadas. A diferencia de los edificios permanentes, se caracterizan por su montaje rápido, movilidad, sostenibilidad y uso en eventos, obras, ferias o refugios temporales.
7
Un dintel es la pieza estructural horizontal, ya sea de piedra, madera, hormigón o acero, colocada en la parte superior de las aberturas de puertas o ventanas. Su función fundamental es sostener el peso del muro situado encima y distribuirlo hacia las jambas o soportes verticales laterales, evitando que la estructura se derrumbe.
9
El arco de medio punto es una estructura arquitectónica con forma de semicircunferencia perfecta (180 grados) apoyada sobre dos puntos extremos, cuyo centro se sitúa en la línea de imposta. Es característico de la arquitectura romana, románica y renacentista, utilizando dovelas de piedra o ladrillo para distribuir cargas verticalmente mediante compresión.
10
Un arco ojival, también conocido como arco apuntado, es un elemento arquitectónico estructural característico del estilo gótico, formado por dos segmentos de circunferencia que se cortan en la parte superior (la clave) formando un ángulo agudo. A diferencia del arco de medio punto (románico), transmite mejor las cargas verticalmente, permitiendo muros más altos, ligeros y vanos amplios.
11
Un arco lobulado es un elemento arquitectónico decorativo cuyo intradós (superficie interior) está formado por una sucesión de pequeños arcos de circunferencia, conocidos como lóbulos, que se cortan entre sí creando formas onduladas. Se caracteriza por tener tres (trilobulado) o más (polilobulado) arcos interiores y es frecuente en el arte islámico, románico y gótico.
12
El arco de herradura es un elemento arquitectónico caracterizado por su forma ultrapasada o ultrasemicircular, lo que significa que su curva se prolonga mas allá de un semicírculo y se cierra ligeramente en la parte inferior, asemejándose a una herradura. Es un símbolo de la arquitectura hispanomusulmana, aunque tiene orígenes prerromanos y visigodos.
13
Una bóveda es un elemento arquitectónico estructural de superficie curva que sirve para cubrir el espacio entre dos muros, pilares o columnas, actuando como techo o cubierta. Generalmente construida de piedra, ladrillo u hormigón, trabaja a compresión para sostener estructuras amplias. También se refiere a lugares subterráneos, panteones o salas seguras.
14
Una bóveda de cañón es un elemento arquitectónico en forma de medio cilindro o túnel, creado por la prolongación longitudinal de un arco de medio punto. Es la forma más simple de bóveda, utilizada tradicionalmente para cubrir espacios alargados como naves de iglesias, almacenes o túneles, apoyándose sobre muros paralelos.
15
Una bóveda de crucería es un sistema de techumbre característico de la arquitectura gótica, formado por el cruce de dos o más nervios diagonales (arcos apuntados u ojivas) que actúan como un esqueleto resistente. Este diseño permite concentrar las cargas en los pilares y no en los muros, facilitando estructuras más ligeras y altas.
16
Un contrafuerte, también llamado estribo o botarel, es un pilar o machón adosado al exterior de un muro de carga diseñado para reforzarlo y transmitir cargas transversales hacia la cimentación. Sirve para contrarrestar los empujes laterales de bóvedas, arcos y cubiertas, evitando que los muros se abran, deformen o colapsen.
17
Un arbotante es un elemento estructural exterior en forma de medio arco, típico de la arquitectura gótica, que conecta la parte alta de un muro con un contrafuerte. Sirve para transmitir el empuje lateral de las bóvedas de crucería hacia el exterior, permitiendo elevar las naves centrales y crear muros más delgados con grandes ventanales.
18
Una cercha (o armadura) es un sistema estructural reticular formado por barras rectas interconectadas en nodos triangulares, fabricado generalmente de acero, madera o aluminio. Sirve principalmente para soportar cargas pesadas (techos, puentes) en grandes luces, distribuyendo fuerzas de compresión y tensión de manera ligera y eficiente.
19
Las cerchas Polonceau y española son estructuras trianguladas (celosías) utilizadas en cubiertas, donde la Polonceau es ideal para grandes luces (luz doble) mediante componentes de acero o mixtos, y la española es un diseño tradicional de madera más simple, enfocado en cubrir espacios medianos con pares, tirantes y pendolón.
20
Una carga estructural es cualquier fuerza externa (peso de materiales, personas, viento, sismos) que actúa sobre los elementos resistentes de una estructura, provocando tensiones, deformaciones y desplazamientos. Son fundamentales en ingeniería civil para garantizar la estabilidad, seguridad y el diseño de la estructura.
21
Las cargas permanentes, son fuerzas constantes que actúan sobre una estructura de forma continua durante toda su vida útil, sin variar apenas en magnitud o posición. Incluyen el peso propio de elementos estructurales (vigas, pilares, losas) y elementos no estructurales fijos (pavimentos, cerramientos, instalaciones).
22
Una carga temporal o variable en una estructura, comúnmente denominada carga viva, es aquella fuerza de corta duración o móvil que actúa sobre los elementos estructurales (vigas, forjados, pilares) sin incluir cargas permanentes. Incluye ocupantes, muebles, vehículos, equipos y cargas ambientales.
23
Los esfuerzos estructurales son las fuerzas internas (tensiones) que actúan sobre los elementos de una estructura debido a cargas externas o a su propio peso, provocando deformaciones como alargamientos, acortamientos, dobleces o giros. Los cinco esfuerzos principales son: tracción, compresión, flexión, torsión y cortadura
24
El esfuerzo de tracción ocurre cuando fuerzas opuestas y colineales actúan sobre un elemento estructural, tendiendo a estirarlo o alargarlo y reduciendo su sección transversal. Es un esfuerzo interno crítico en diseño, característico de cables, tensores y tirantes, donde materiales como el acero destacan por su alta resistencia
25
El esfuerzo de compresión es una fuerza interna aplicada a una estructura que tiende a aplastar, acortar o reducir el volumen de un material, actuando hacia su interior en sentido contrario. Se mide como fuerza por unidad de superficie y es fundamental en elementos verticales como pilares, columnas y muros de carga.
