Conceptos clave sobre losas, cubiertas y cimbras
1

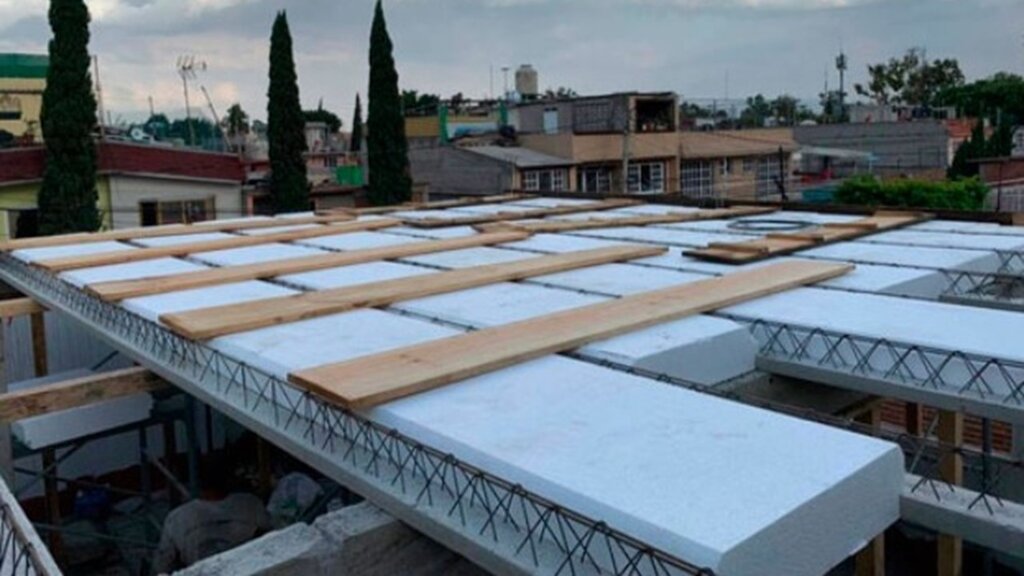

La cimbra en una losa aligerada de vigueta y bovedilla pudiera ser solo con unos cuantos puntales
Escoge una o varias respuestas
2
Como definimos esta cubierta
Escoge una o varias respuestas
3

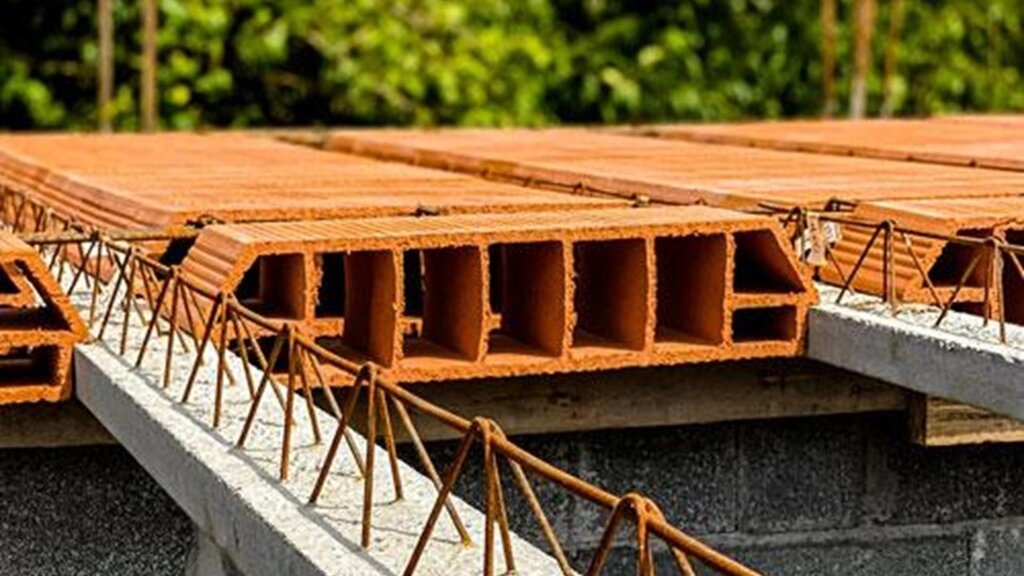

Seleccione TODAS las piezas que se utilizan para una losa aligerada de vigueta y bovedilla
Escoge una o varias respuestas
4

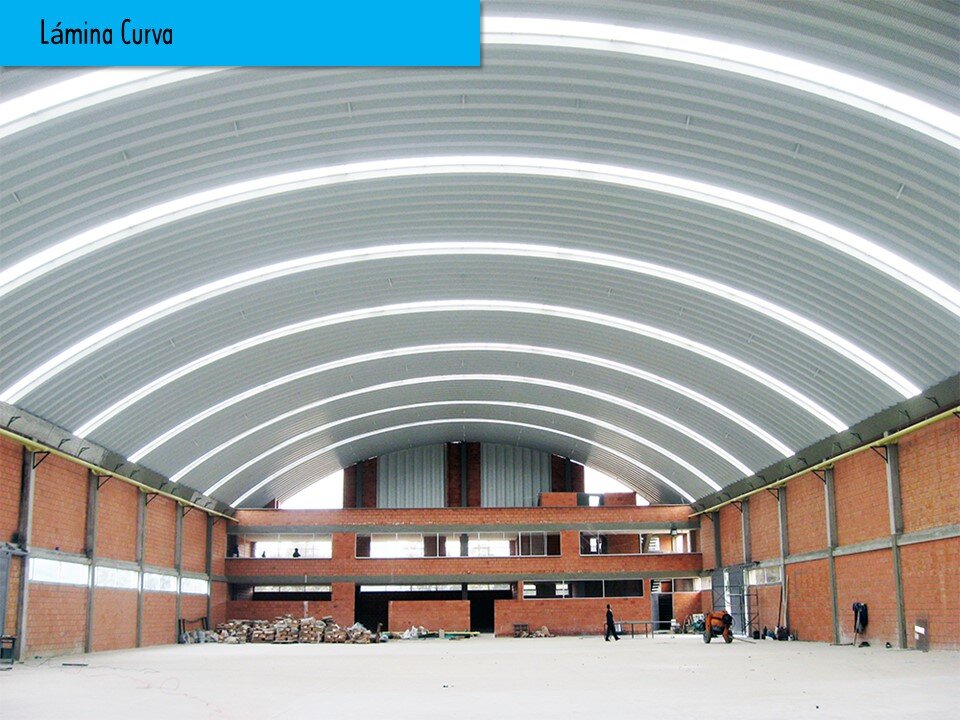

Como describirias la propiedad más adecuada de la lámina que aparece como anexo de la principal
Escoge una o varias respuestas
5
Si mi proyecto es un gran centro comercial con restaurantes, tiendas, cine, gimnasio, etc, ¿que tipo de losa seria el más adecuado?
Escoge una o varias respuestas
6

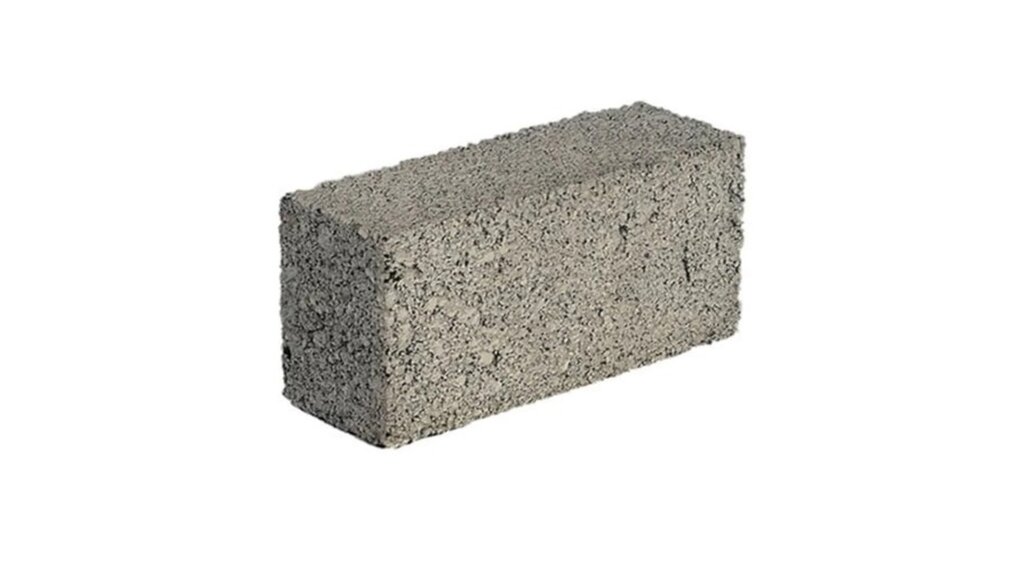

Seleccione los productos que no podemos utilizar en una losa aligerada de nervadura
Escoge una o varias respuestas
7
¿Esta losa, que sistema es?
Escoge una o varias respuestas
8
Que acción se calcula al momento de cimbrar, para que al quitar la misma la losa no quede colgada
Escoge una o varias respuestas
9
Son polines o barrotes horizontales que descansan sobre los pies derechos para dar soporte a la cimbra.
Escoge una o varias respuestas
10

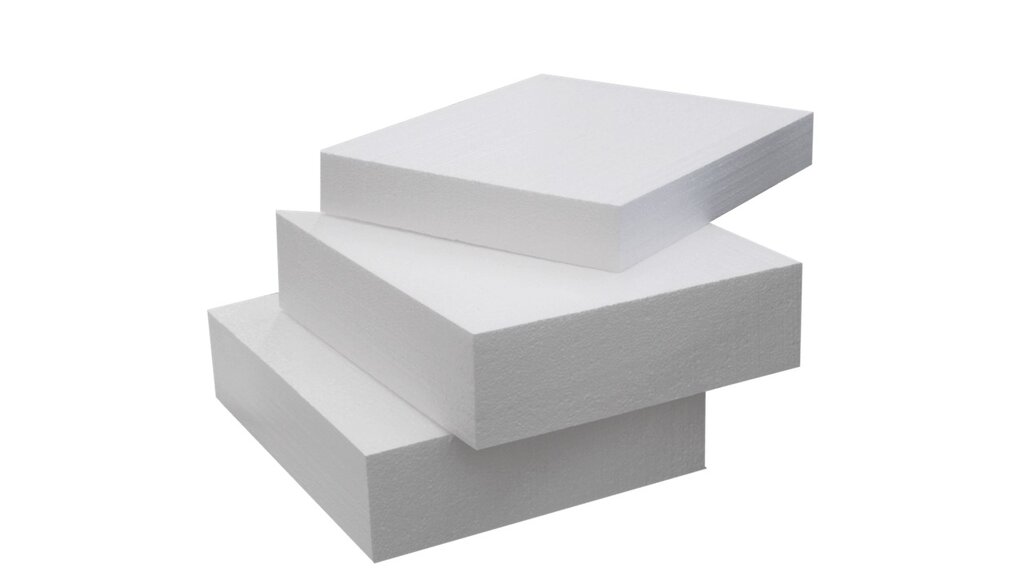

Seleccione el producto que podemos utilizar en una losa aligerada de nervadura
Escoge una o varias respuestas
11

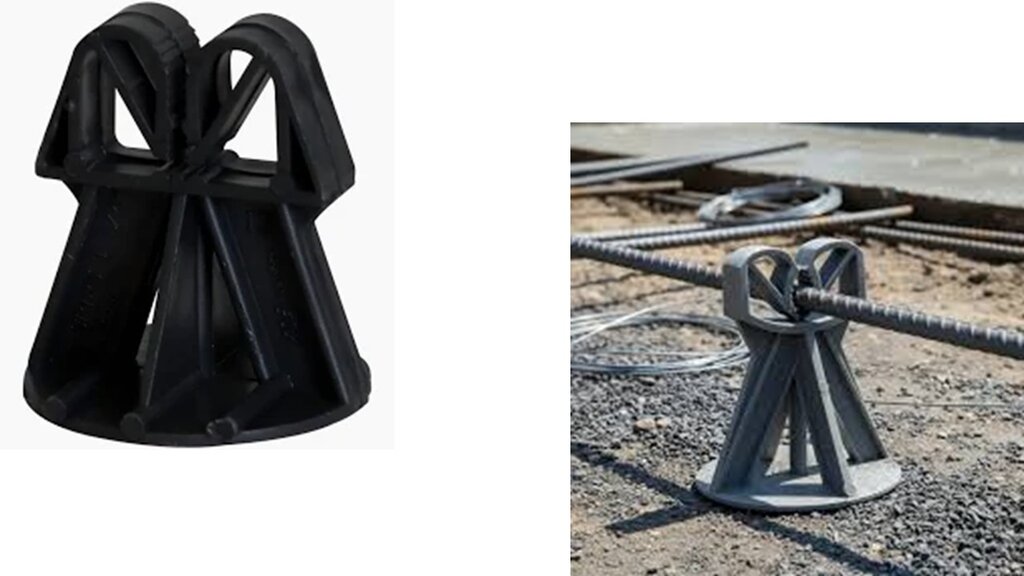

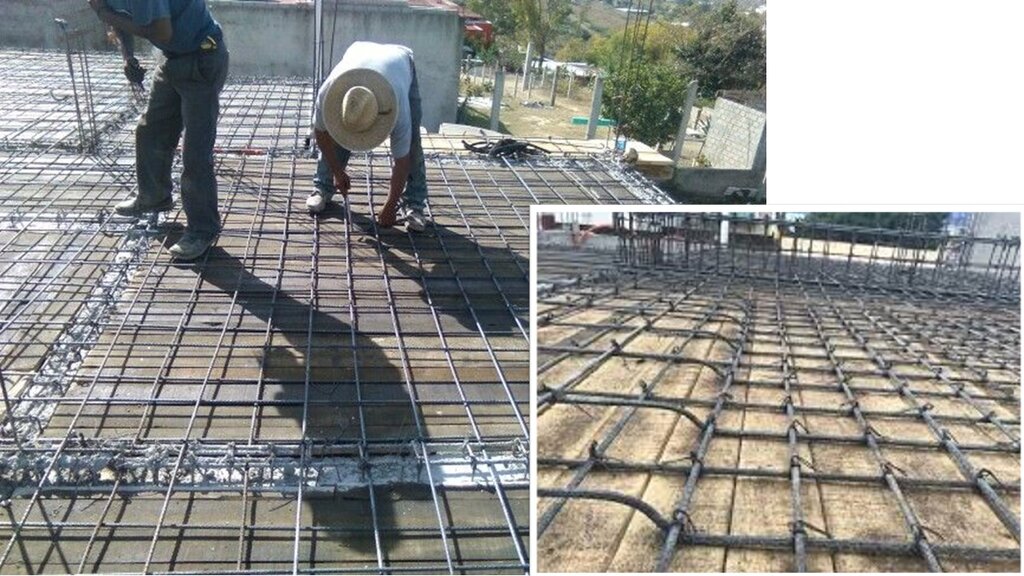

Es muy importante que al acero se coloque una silleta adecuada, para que es esto?
Escoge una o varias respuestas
12
¿Esta losa, que sistema es?
13
¿Que material se utiliza para una cimbra aparente?
Escoge una o varias respuestas
14
En el cimbrado de una losa, ¿que se pone al rededor de la losa para contener el concreto?
Escoge una o varias respuestas
15
¿En una losa maciza de concreto F´c 100 kg/cm2, cual seria la recomendación principal que se debería de hacer?
Escoge una o varias respuestas
16
Seleccione el producto que podemos utilizar en una losa compuesta
Escoge una o varias respuestas
17
¿Esta losa, que sistema es?
18
¿En una losa nervada de concreto F´c 250 kg/cm2, cuales serían las recomendaciones principales que no se debería de hacer?
Escoge una o varias respuestas
19
Constituyen la base de contacto directa sobre la cual se vierte el concreto, sirviendo como molde inferior.
Escoge una o varias respuestas
20
¿Cúal es la función del polín?
21
Mencione elementos de una cimbra para losa maciza
22
Los Polines, cachetes, orejas, cuñas, tablas para cubrir toda la losa, largueros, etc. son usados normalmente como materiales de cimbra de madera (o cimbra tradicional/común) para las losas:
Escoge una o varias respuestas
23
Piezas de madera clavadas para unir y rigidizar los elementos de soporte (como unir el pie derecho con la madrina)
Escoge una o varias respuestas
24
¿Esta losa, que sistema es?
Escoge una o varias respuestas
25
Que productos serian adecuados para cubrir una cancha de basquet
Escoge una o varias respuestas
26
Mencione elementos de una cimbra para losa de nervaduras
Escoge una o varias respuestas
27
¿Esta losa, que sistema es?
Escoge una o varias respuestas
28

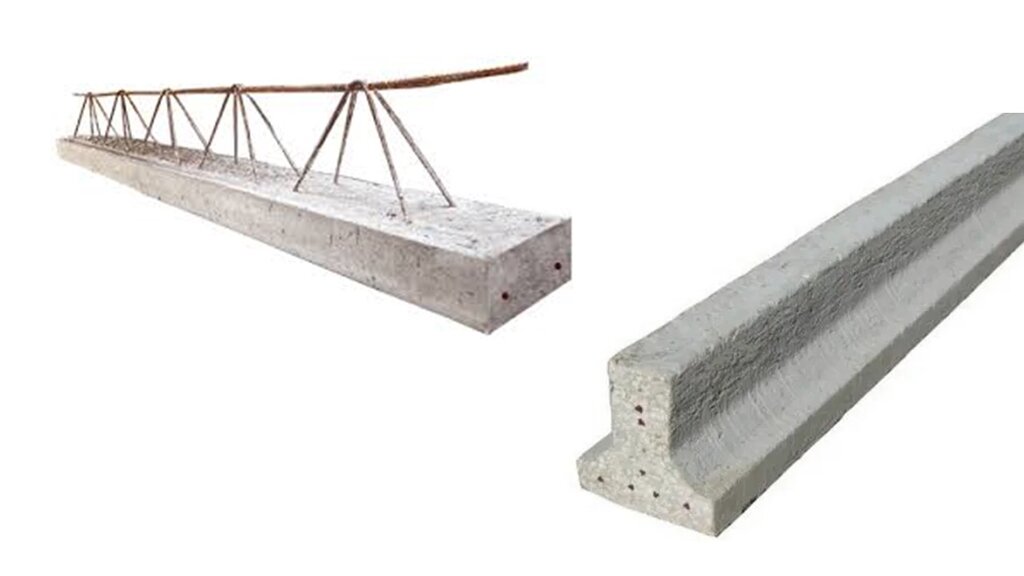

Analizamos dos tipos de viguetas, para el sistema de losa aligerada de vigueta y bovedilla, ¿Cuales fueron?
Escoge una o varias respuestas
29
Para la cimbra de que losas se usan comunmente los siguientes materiales: Polines, cachetes, orejas, cuñas, largueros, etc
Escoge una o varias respuestas
30
Piezas de madera triangulares utilizadas para nivelar y ajustar la altura de la cimbra.
Escoge una o varias respuestas
31
En una losa maciza de concreto F´c 200 kg/cm2, ¿cuales serian las recomendaciones principales que se debería de hacer?
Escoge una o varias respuestas
32
¿Esta losa, que sistema es?
Escoge una o varias respuestas
33
¿Que sistemas constructivos son adecuados para cubrir una alberca techada ubicada en planta baja, donde pretendo instalar un centro comercial sobre ese nivel?
Escoge una o varias respuestas
34

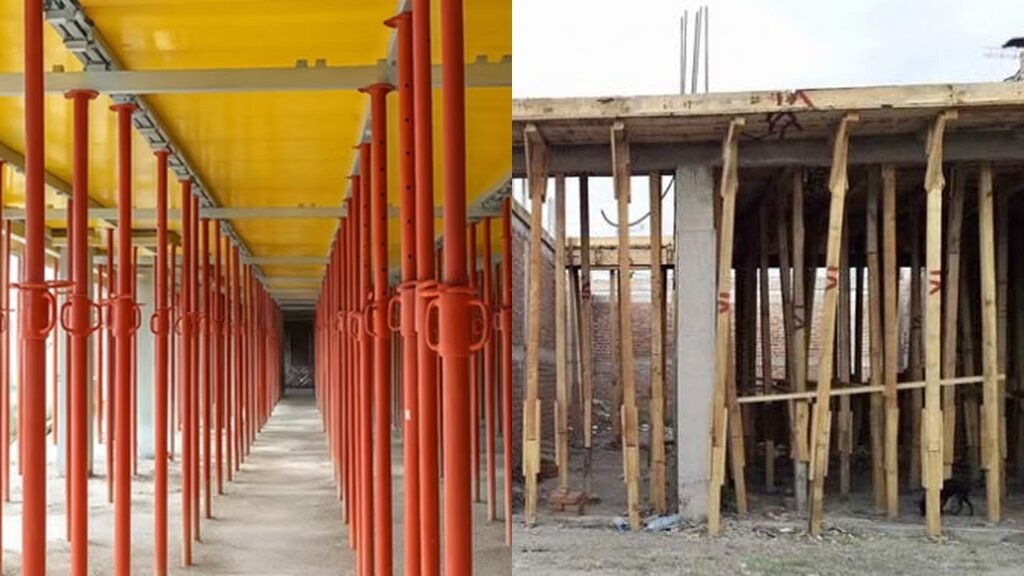

Actúan como puntales verticales para sostener la carga de la losa hacia el suelo.
Escoge una o varias respuestas
35
En el proceso de construcción de una losa aligerada de nervaduras, ¿qué personajes se ven involucrados en algún momento?
Escoge una o varias respuestas
36
En el proceso de construcción de una losa aligerada de nervaduras, ¿qué personajes se ven involucrados en algún momento?
Escoge una o varias respuestas
37

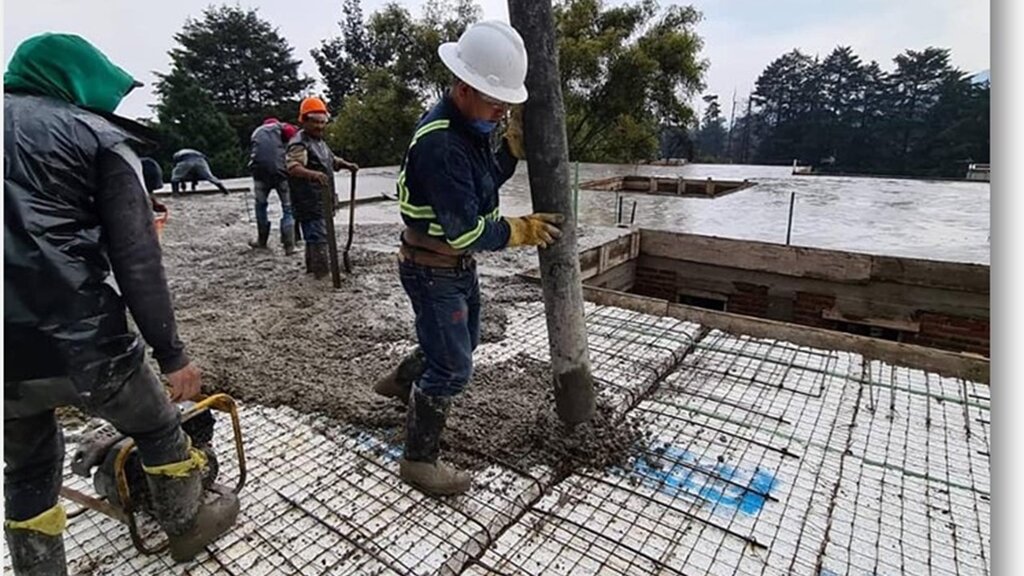

Una losa de concreto, ya sea Losa maciza, Los aligerada (vigueta y bovedilla o de nervaduras) o la losa compuesta (Losacero) ¿con que metodos es el más recomendable para el vaciado y porque?
Escoge una o varias respuestas
Explicación
Efectivamente, la losa de vigeta y bovedilla no requiere tanta cimbra, ya que su misma estructura y diseño funciona como tal, con unos apoyos al centro puede ser más que suficiente (siempre ver recomendaciones del estructurista)

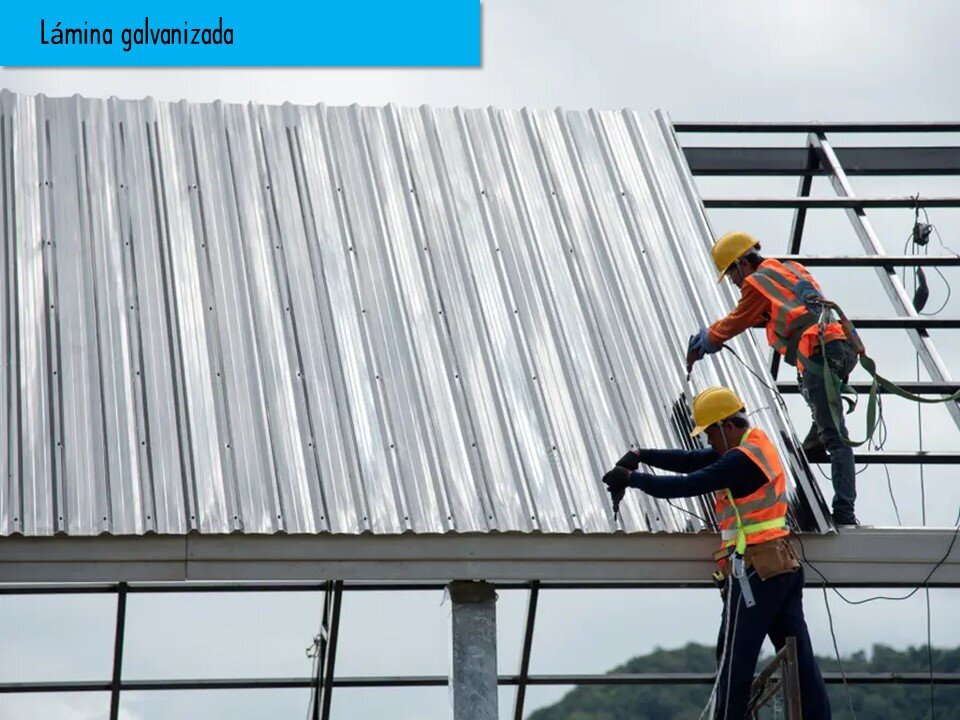

Es una vubierta de l+amina galvanizada colocada sobre una estructura metálica.
PROS: produce sombra, protege de la lluvia, rápido de instalar, requiere estructura ligera
CONTRAS; por su tipo de lámina, transmite mucho calor en dias soleados

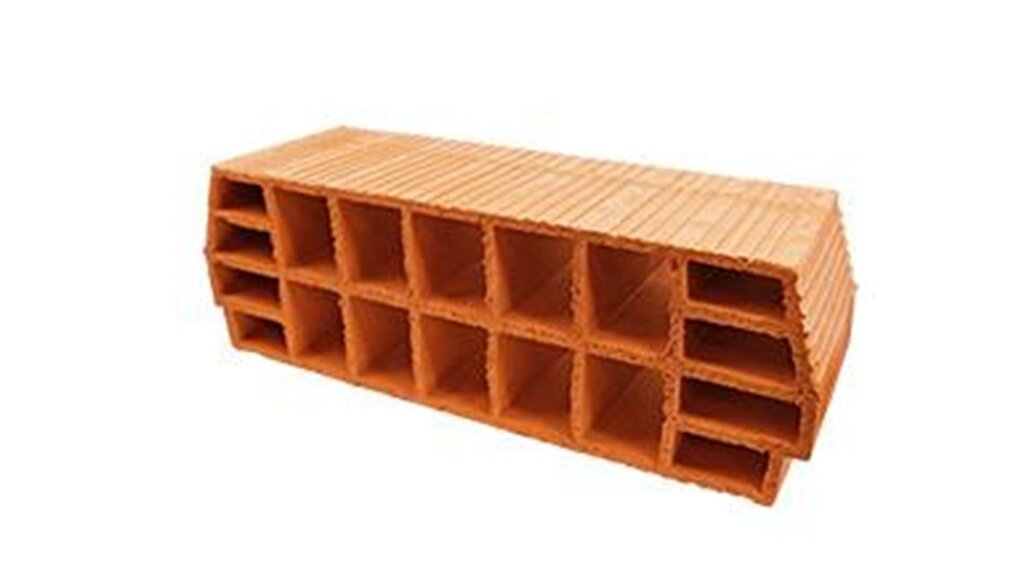

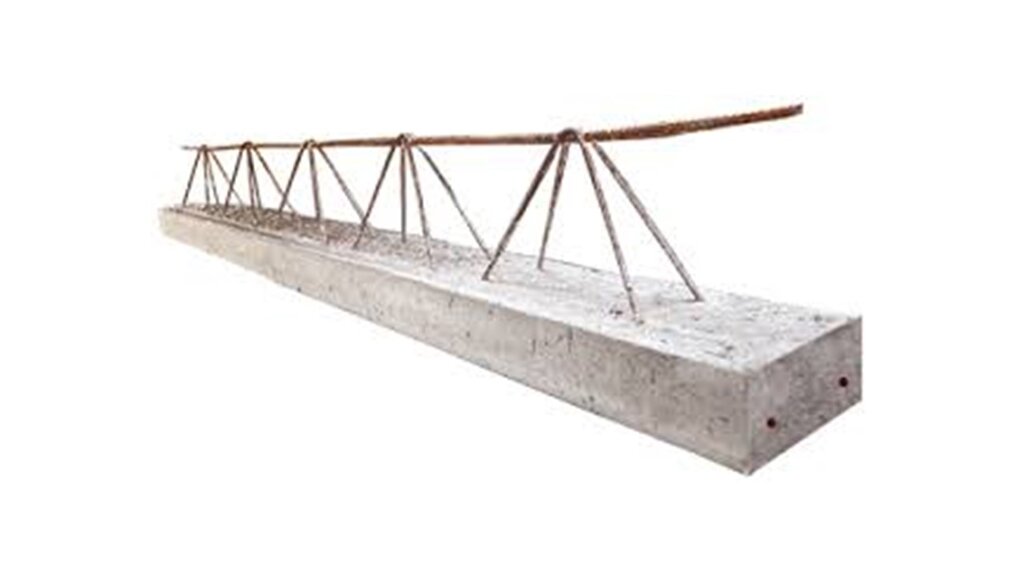

Efectivamente, la vigueta de alma abierta, la vigueta pretensada y el casetón de barroblock para sistema de vigueta y bovedilla son los 3 materiales que se presentan para este sistema.

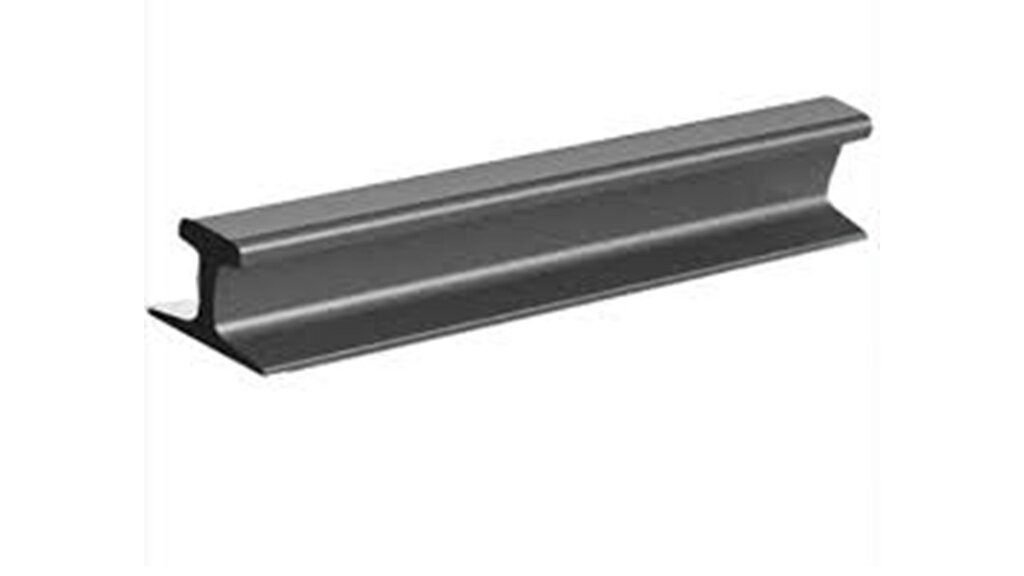

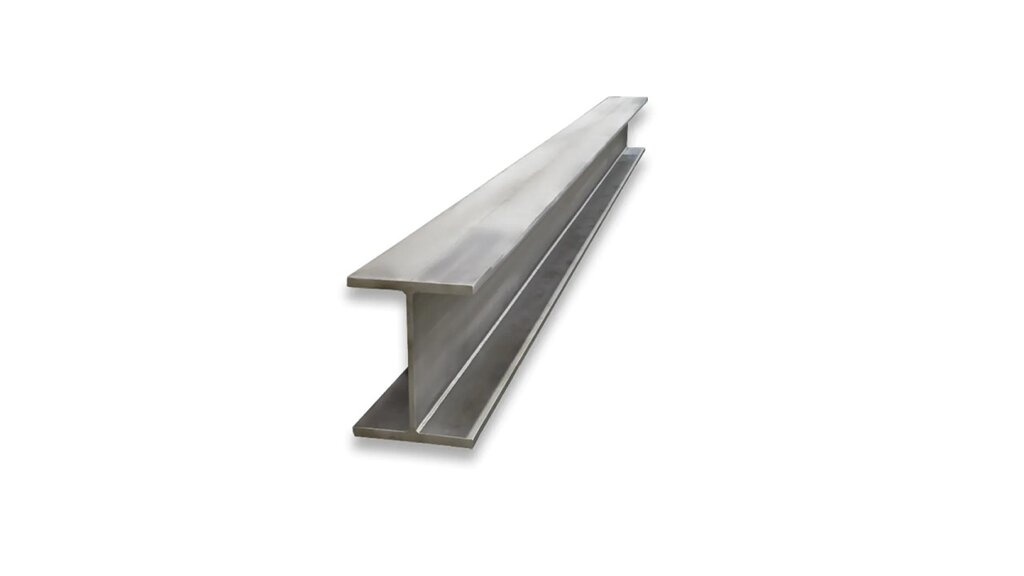

La viga de acero para vias ferreas y la viga I para estructuras, no son usadas en este sistema constructivo
El arco techo es el material dominante en esta estructura, la cual, tiene como anexo una lámina translucida que busca dar iluminación natural al espacio cubierto, y así evitar el uso de tantas luminarias artificiales.
Un sistema que permita grandes claros, riguidez, que sea resistente a las cargas y que sus costos no se eleven para alcanzar estas propiedades.
Este es otro sistema de losa aligerada, pero con mayor capacidad de carga y de distancias. Diseñada con nervaduras, las cuales transmiten la carga a muros de carga o vigas,
Pueden ser aligeradas tambien con barroblock o block, los cuales debemos cuidar tapar los huecos que estan en los extremos
al momente de retirar la cimbra, la estructura tiene una deflexión, la cual se previene para que la losa luzca recta y segura.
Son polines o barrotes horizontales que descansan sobre los pies derechos para dar soporte a la cimbra.
Un armado expuesto, sin su correcto recubrimiento, será blanco de la humedad, y esto provocará corrosión en el acero, lo que hará que el concreto se debilite y truene; dañando por completo el elemento estructural y por ende el edificio.

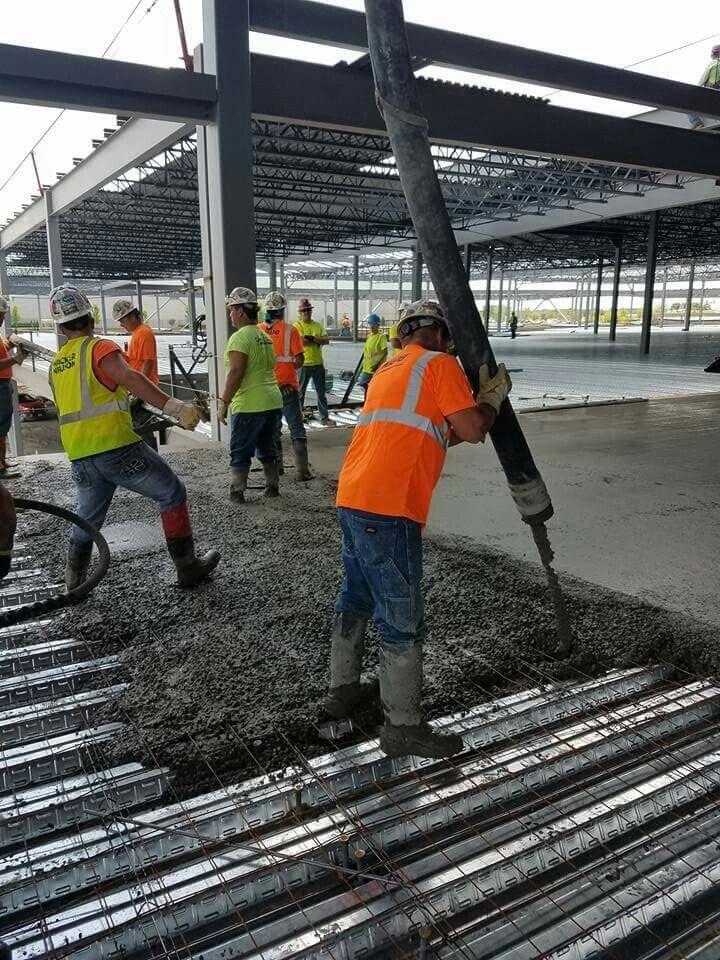

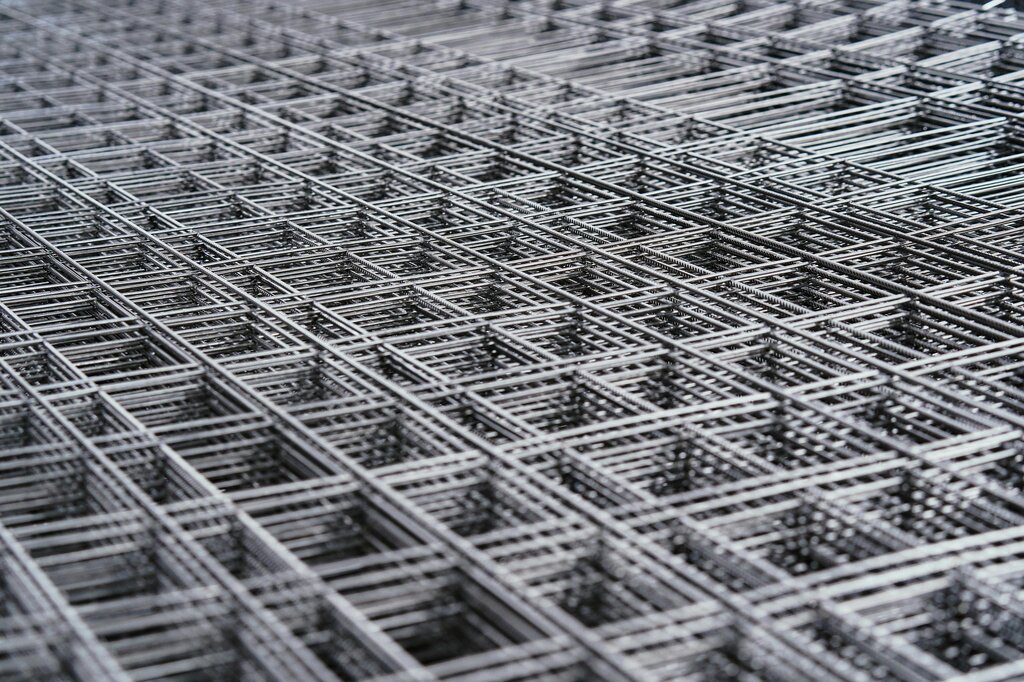

Es un sistema de losas que por medio de de una lámina de acero acanalada se apoya sobre vigas, se refuerza con malla electrosoldada 6-6 10-10, y se vierte concreto, el cual debe ser vibrado y colado. El calibre de la lamina y la resistencia del concreto los determina el cálculo estructural.
Este sistema requiere poca o nula cimbra, según el caso.
Se debe cuidar que la madera no este pandeada, curvada, torcida. Una vez colocada, debe estar escuadrada y alienada, asi como bien reforzada con apoyos para evitar volteo.
Una losa a lo menos debe estar funcionando con concreto F´c 200 ó 250 kg/cm2 a lo menos.
Un concreto F´c 100 kg/cm2 se usa en firmes, nunca para losa
Es un sistema de losas rápido, ligero y económico.

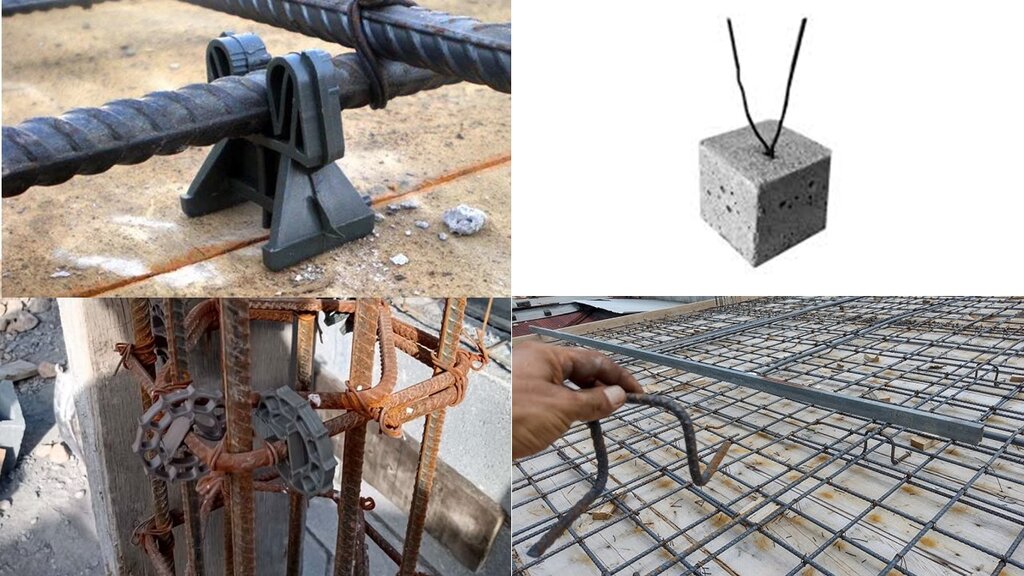

Es muy importante calzar SIEMPRE el armado con el uso de silletas, pero este, tiene un recubrimiento según el elemento estructural y lo que determine el plano estructural.
La calidad del concreto, tanto es su resistencia, revenimiento, tiempo de mezclado y tiempo de fraguado. En ocasiones será necesario el uso de aditivos

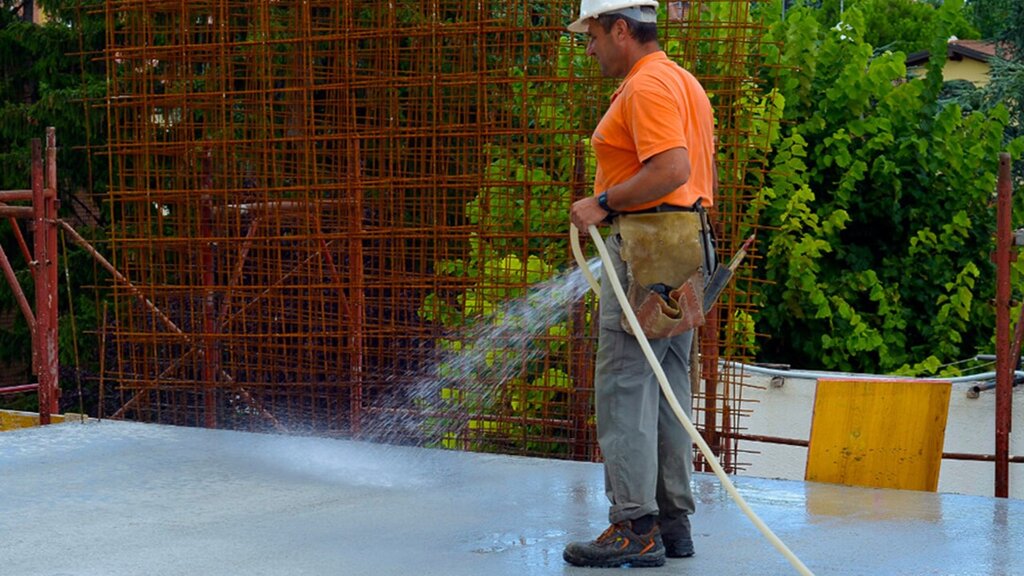

El curado debe ser constante por los 7 días inmediatamente después del vaciado
Es importante darle rigidez al armado con buenos y correctos amarres elaborados con alambre recocido (alambre quemado)
Constituyen la base de contacto directa sobre la cual se vierte el concreto, sirviendo como molde inferior.
Estos materiales conforman la estructura temporal que soporta el peso del concreto fresco hasta que este fragua y adquiere resistencia, Lo mejor es que permanezca por 28 días. El quitarlo antes, representa un riesgo para su correcto proceso.
Piezas de madera clavadas para unir y rigidizar los elementos de soporte (como unir el pie derecho con la madrina)

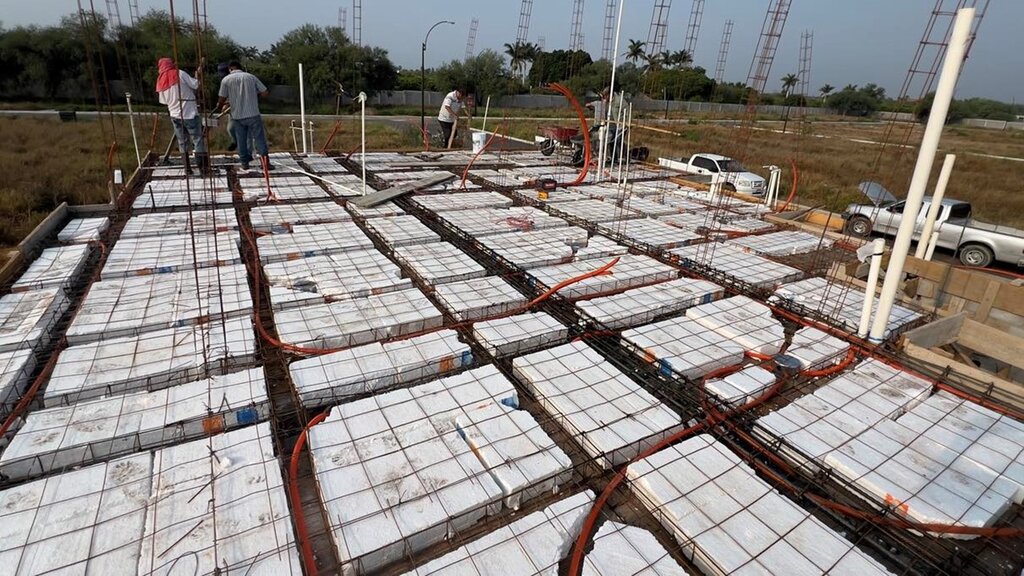

Este sistema rápido y económico se aligera por medio de casetón de poliestireno, o barroblock o block con un diseño especial para este sistema.
Para cubrir una cancha, lo principal que se busca es proteger a los jugadores del sol y de la lluvia.
Pero podemos considerar otros aspectos como confort térmico, rapidez en la instalación, estructura segura pero económica, diseño, fncionalidad, etc.
Las tablas de madera sirven para crear la base donde se asentará el armado, pero este requiere de otros elementos de apoyo que en conjunto formaran una cimbra estable, segura y rígida para recibir el armado, el concreto y el proceso que se requiere para completar el proceso.
Tambien se pueden emplear elementos metálicos.

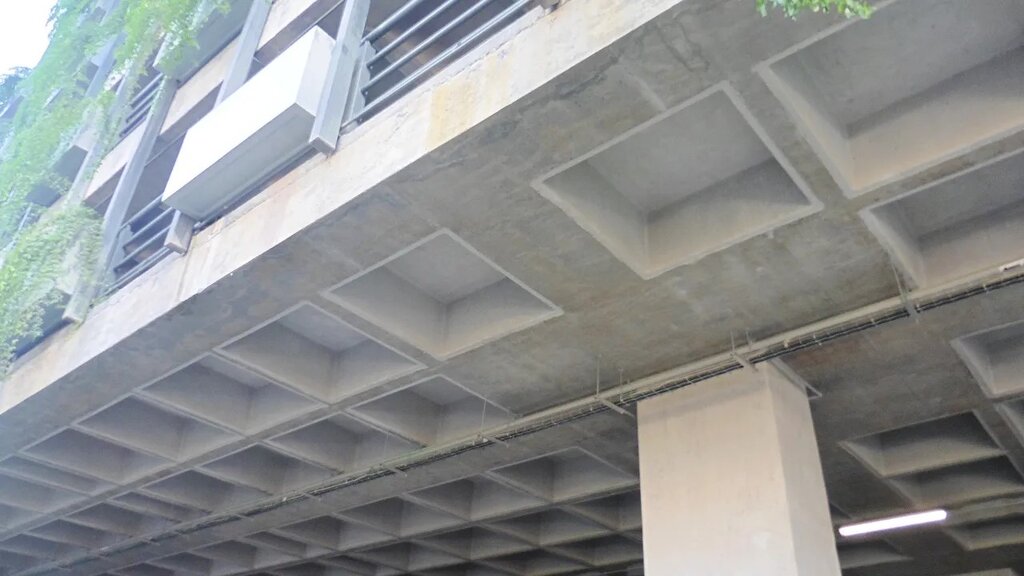

Este sistema es mas utilizado en losas diseñadas para mucha carga, por lo que tu perate sera grande y se emplea otro forma de nervaduras
Hay sistemas constructivo que no requieren gran cantidad de materiales de cimbra, con solo colocar unos cuantos apoyos es suficiente, ya que el mismo SC esta diseñado para funcionar como cimbra.
Piezas de madera triangulares utilizadas para nivelar y ajustar la altura de la cimbra.
Es importante que cada proceso constructivo se supervise y se siga cuidadosamente, para su correcta ejecución, ya que cualquier falla en una etapa, puede representar un problema desde la presencia de grietas leves o graves, hasta el colapso de la losa por no realizarse correctamente.

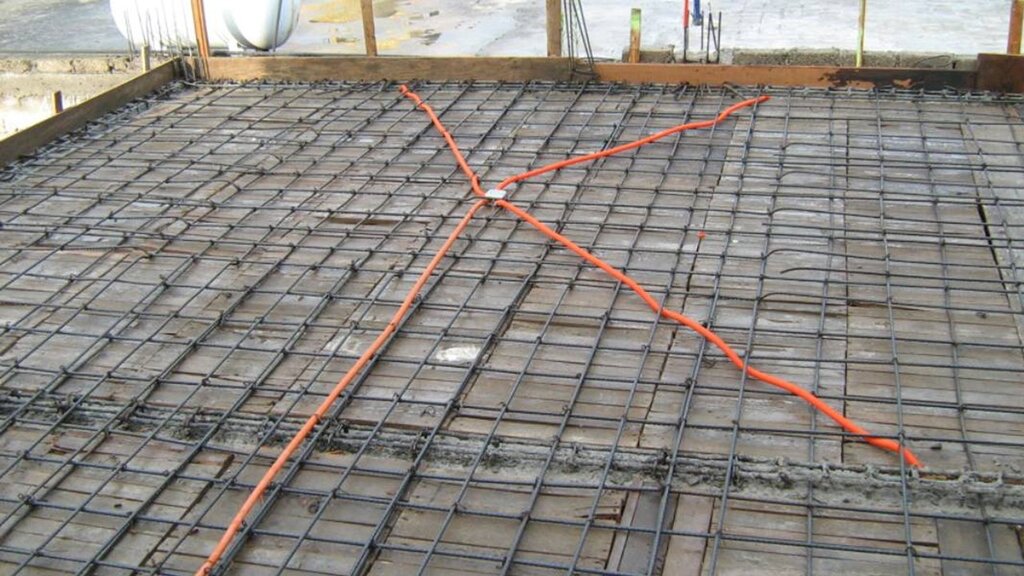

Este sistema de losa elaborada de concreto armado con varillas corrugadas de refuerzo, armadas en una parrilla con separación según calculo.
Suele estar apoyada en muros de carga o vigas.
La cimbra es por medio de tablas apoyadas en polines, o si se desea con acabado aparete, se utiliza el triplay
El sistema constructivo adecuado busca una rigidez y capacidad de carga en claros largos sin elevar tanto los costos.
Pueden ser de madera 4 x 4", rollizos o metálicos

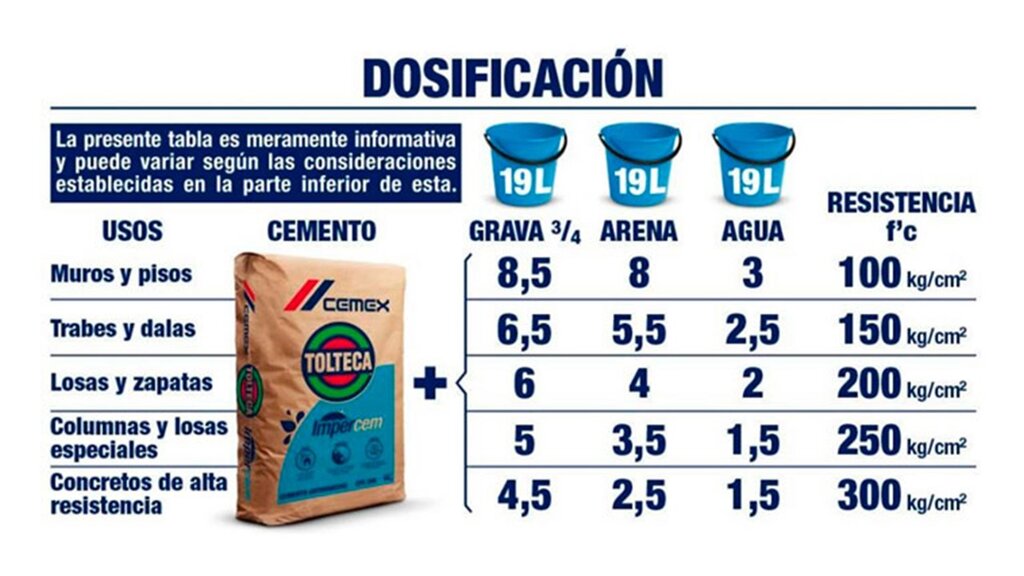

Es importante siempre revisar la calidad del concreto: las proporciones adecuadas para que nos de la resisntencia que se requiere (según cálculo estructural), el revenimiento óptimo, el tiempo de preparación no exceda lo indicado por normas. entre otros factores que debemos supervisar.
|
