Test Automatización 1


Test Automatización 1Online version

Preguntas del primer parcial de automatización.

by Leonardo Prudente
1

El patrón octal 4116 se puede expresar en hexadecimal como:

2

Convertir el patrón binario 110.011 a decimal:

3

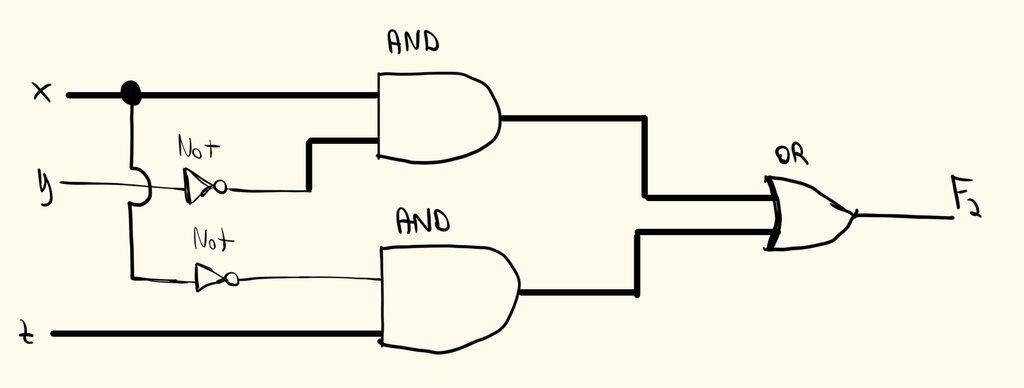

El circuito lógico de la siguiente figura implementa la formación lógica:

4

La función lógica F = x'y'z + x'yz + xy' puede reducir dando como resultado.

5

La suma en formato BCD del patrón de bits 0011 al patrón 0111 da como resultado:

6

Para poder implementar la puerta NOR, mediante la programación en escalera con autómatas programables, es necesario aplicar el siguiente teorema/postulado denominado como:

7

Si en un programa de un autómata programable, se ejecuta una instrucción que carga un dato en una salida digital.

8

Indicar si las siguientes afirmaciones son verdaderas (V) o falsas (F). La señal analógica estándar que recibe el autómata de los sensores una vez realizado el procesado de la señal es: (i) 0V a 24V, (II) 4mA a 20mA.

9

Se dispone de un sensor de temperatura, cuyo rango de medición está entre 25° y 125°, si el sensor está midiendo una temperatura de 95°. ¿Qué valor de tensión le estará llegando al módulo E/S del autómata programable?

10

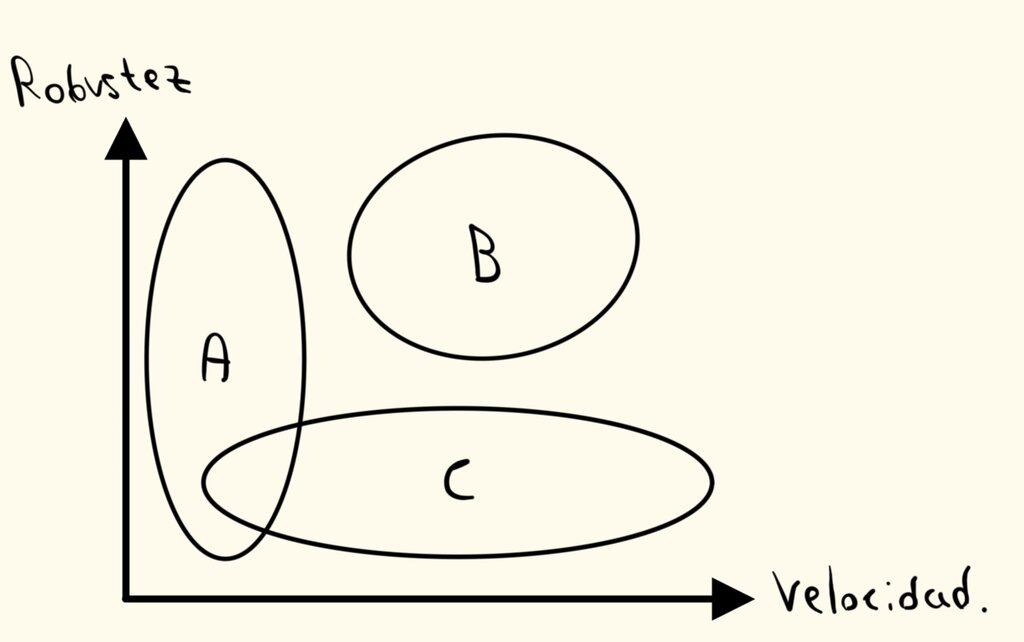

Para controlar un sistema existentes distintos tipos de productos comerciales. Según el siguiente diagrama de robustez vs velocidad, indicar a que producto corresponde cada letra A, B o C.

11

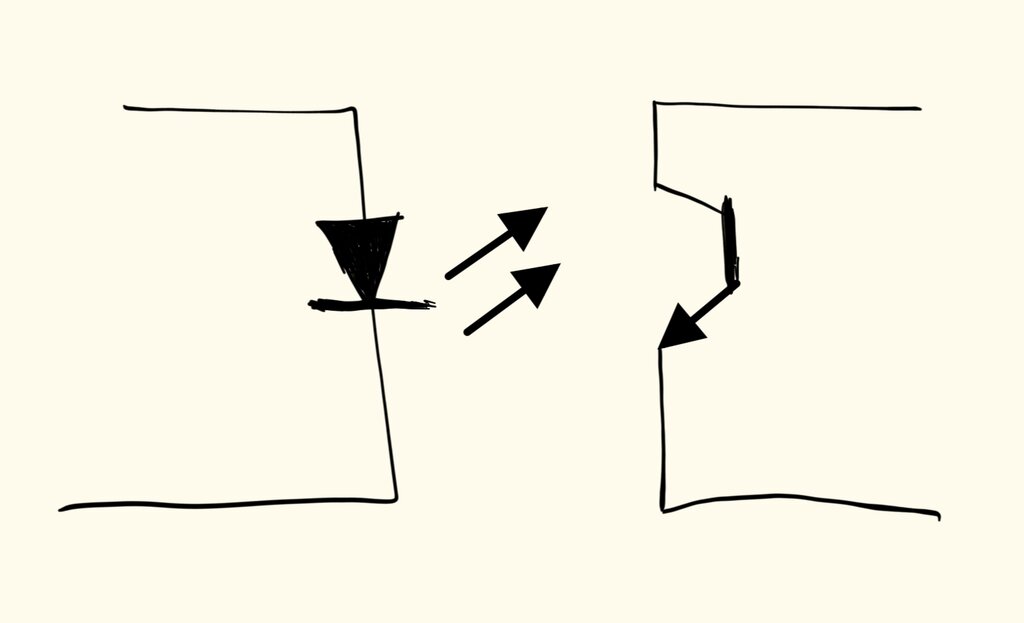

El circuito de la figura _______.

12

Un sistema de control es capaz de:

13

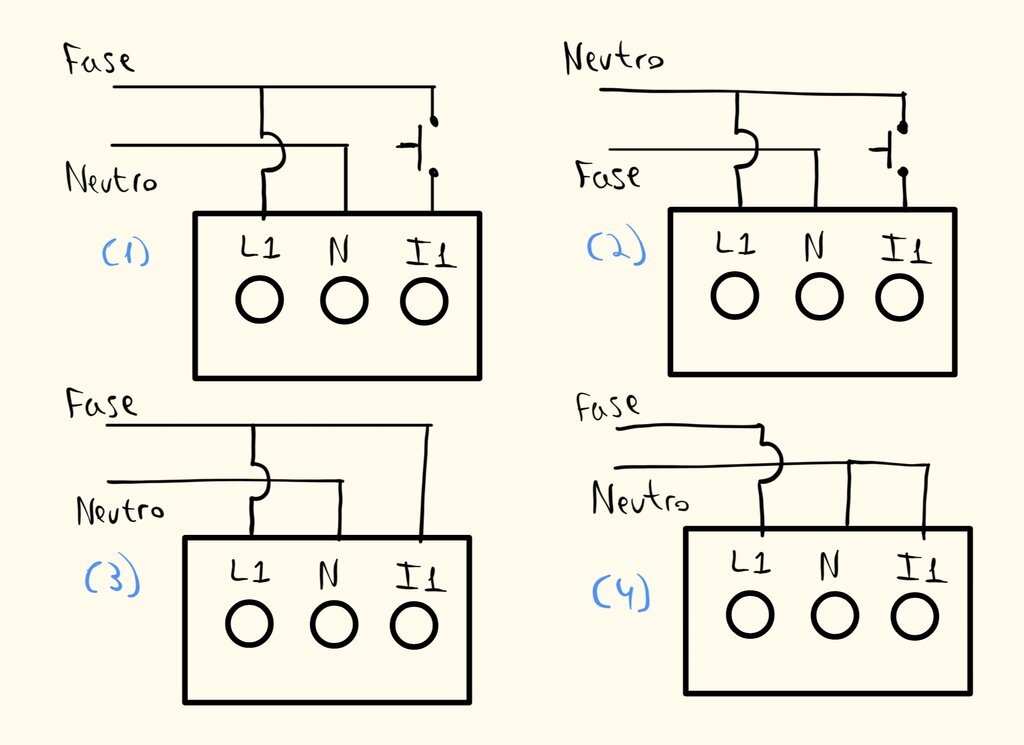

Si se desea conectar un pulsador a una entrada digital del controlador lógico LOGO. ¿Cuál de las opciones de la figura será la correcta?

14

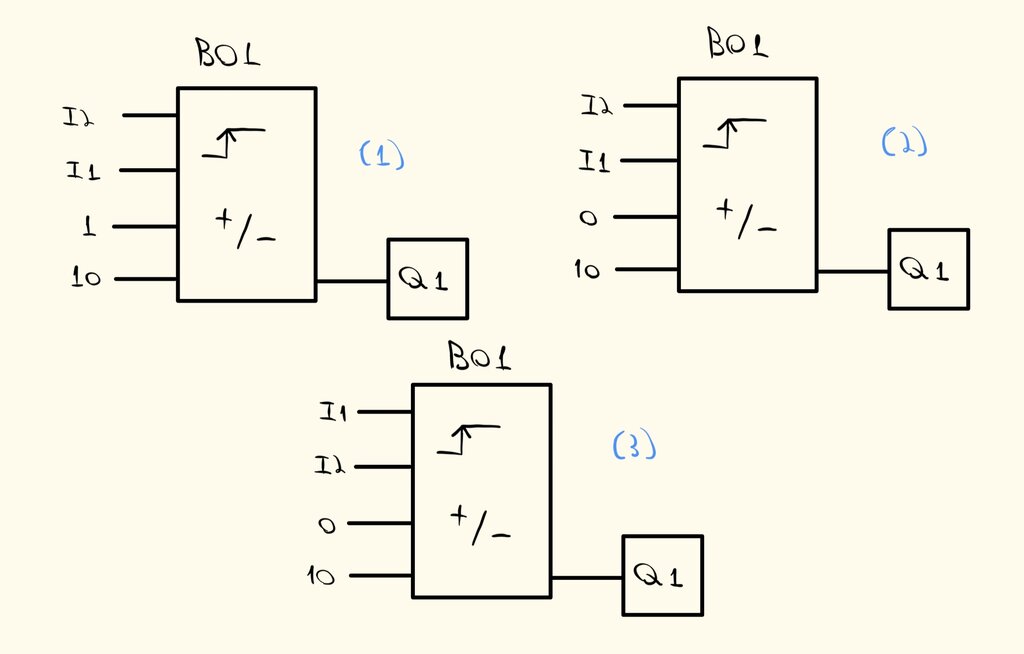

Se desea implementar, con el controlador lógico LOGO, un contador ascendente de 0 a 10. Ha de contar cada vez que se pulse el pulsador I1 y que cuando se pulse el pulsador I2 el valor de la cuenta vuelva a cero. ¿Cuál de las opciones de la siguiente figura será la correcta?

15

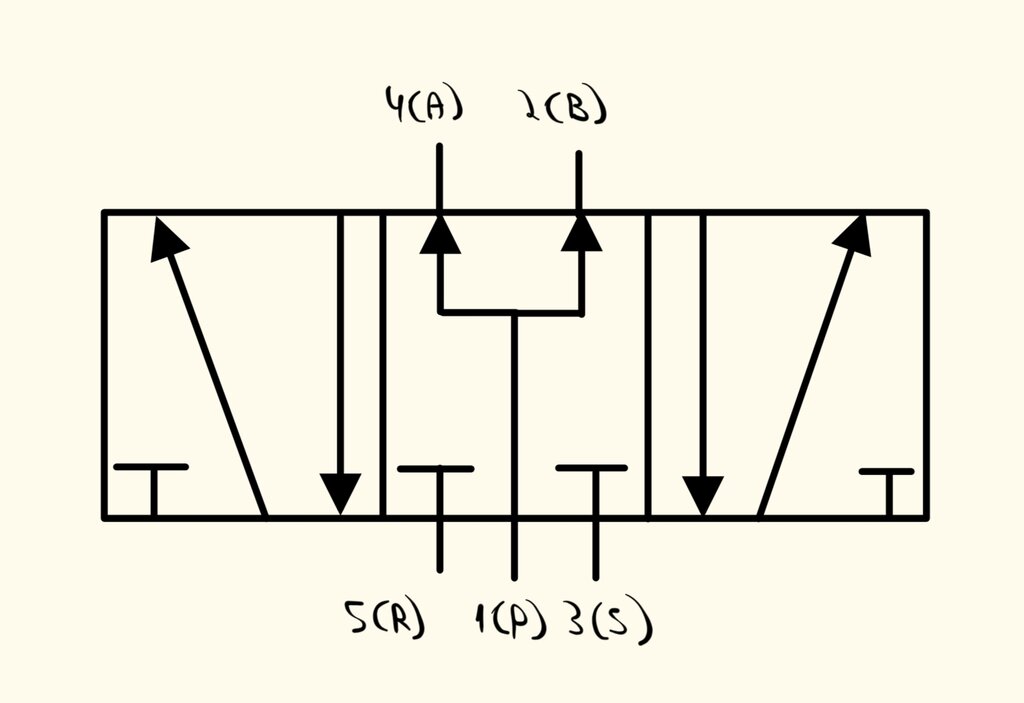

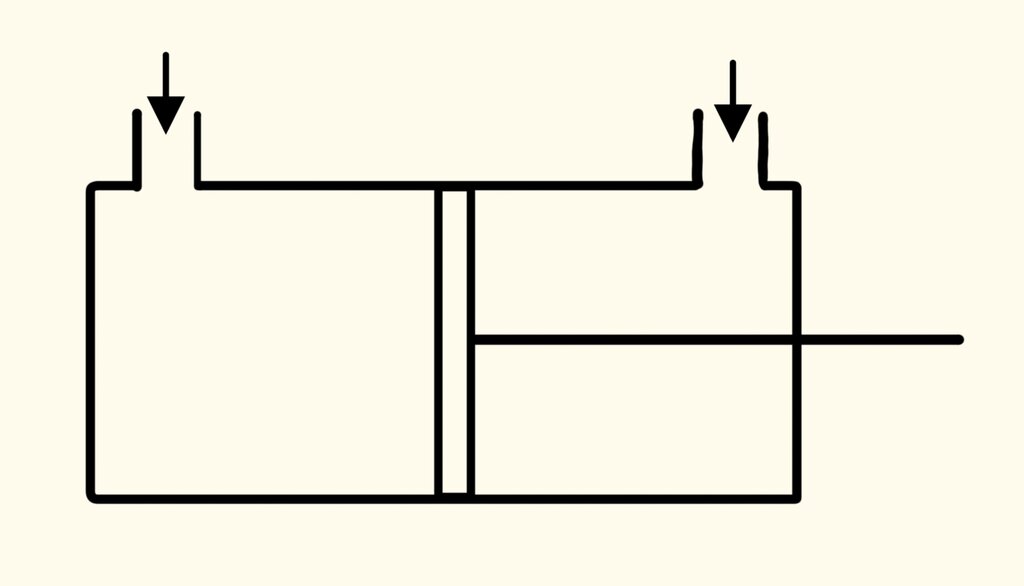

En la figura se representa una:

16

Decida si cada una de estas afirmaciones es Verdadera (V) o Falsa (F): i. La salida se activa cuando se activan la entrada 1. ii. La salida se activa cuando se activa la entrada 2.

17

En la figura se muestra:

18

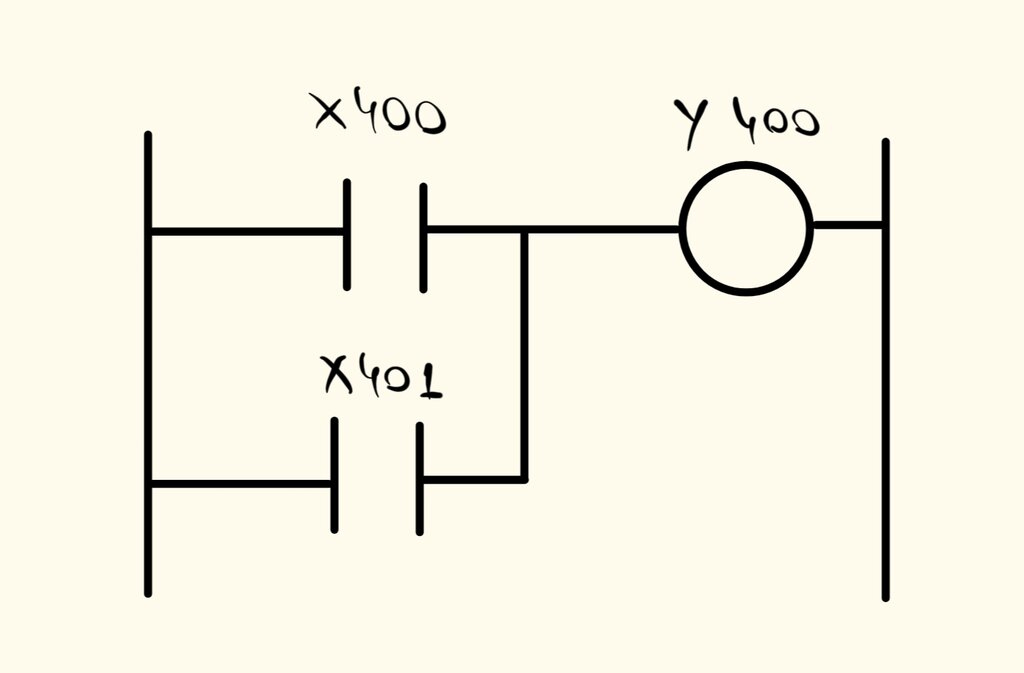

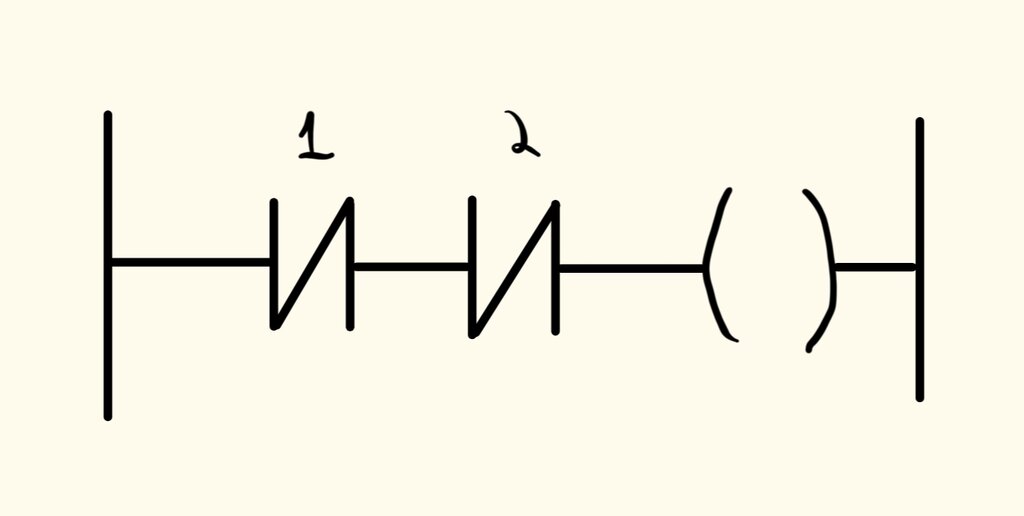

El diagrama en escalera de la figura implementa una puerta:

19

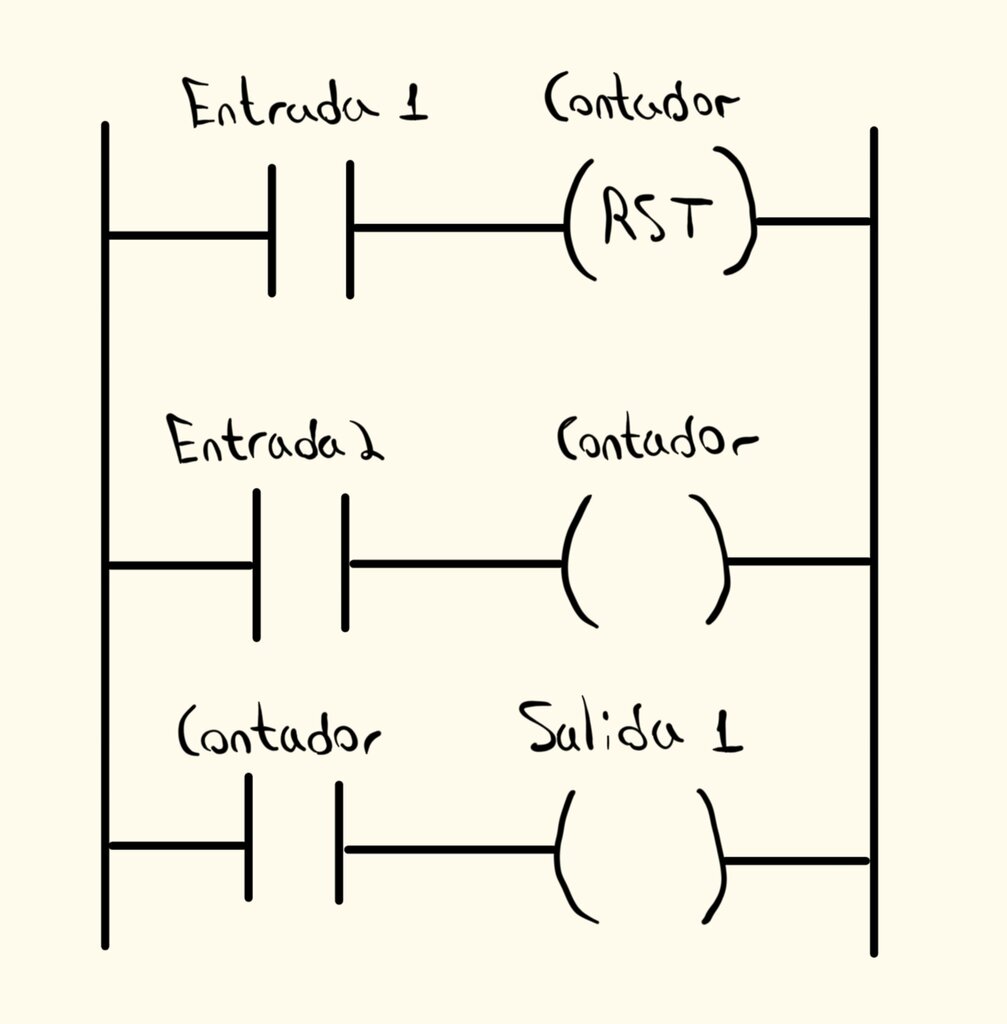

Decida si cada una de estas afirmaciones es Verdadera (V) o Falsa (F): i. El primer segmento indica la condiciones necesaria para poner a cero el contador. ii. El segundo segmento indica la condición necesaria para generar los impulsos que se van a contar.

20

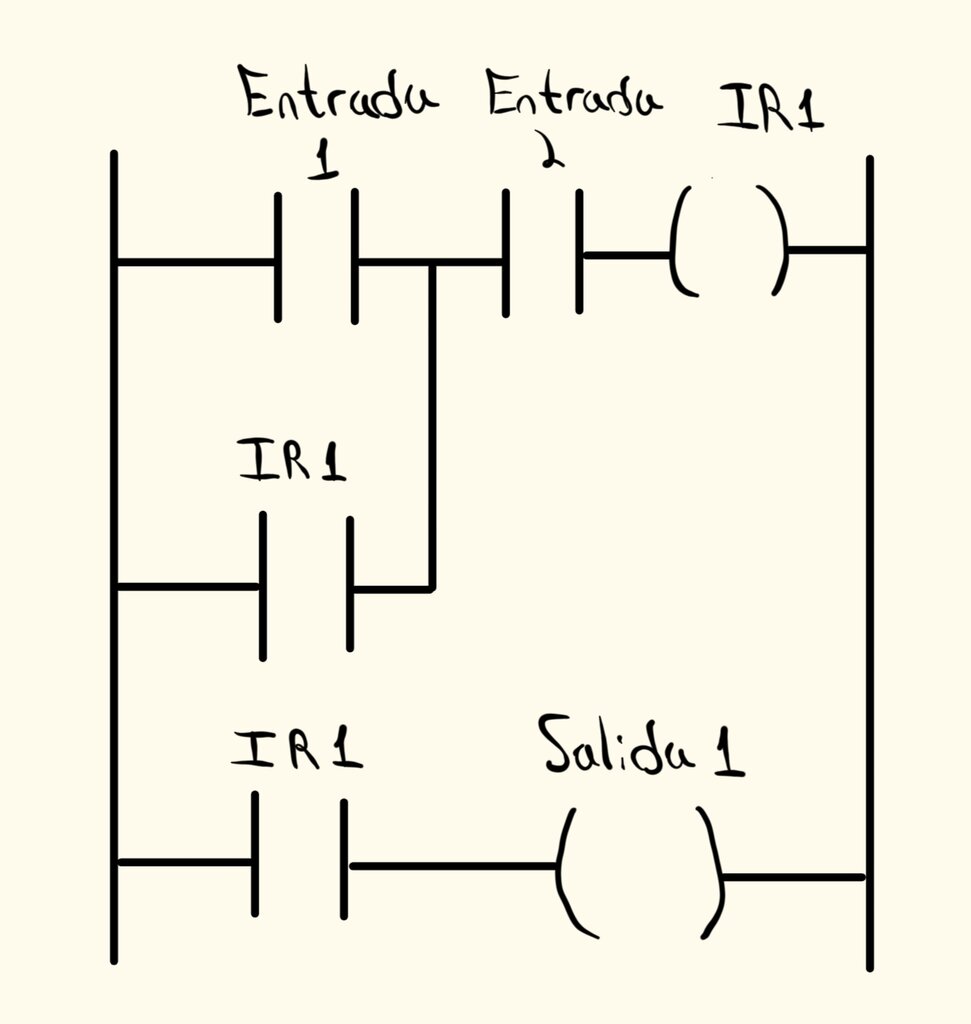

Decida si cada una de estas afirmaciones es Verdadera (V) o Falsa (F): La salida 1 se activa cuando: i. Se activa la Entrada 2 y momentáneamente la Entrada 1. ii. Se activa la Entrada 1 o la Entrada 2.

21

Un codificador digital, ¿Qué tipo de código binaria utiliza?

22

Indicar si las siguientes expresiones del algebra de Boole son verdaderas (V) o falsas (F): i. x+x = 2x ii. x·x = x

23

Cuando se conecta un sensor a una entrada analógica estándar, y se sabe que hay muchos metros de cable desde la sala de control hasta su posición en planta es conveniente:

24

Indicar si las siguientes afirmaciones son verdaderas (V) o falsas (F). La señal analógica estándar que recibe el autómata de los sensores una vez realizado el procesado de la señal es: (i) 0V a 10V. (ii) 0mA a 20mA.

25

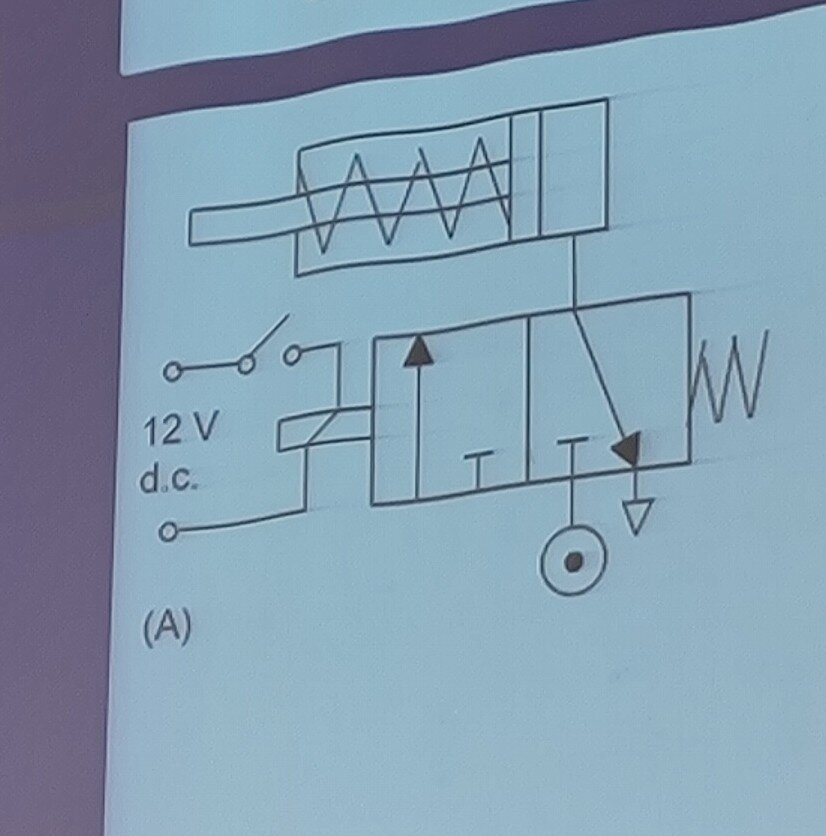

En el momento que se cierre el interruptor de la siguiente figura:

26

Si se dispone de un sensor de temperatura, cuyo rango de medición esta entre 0 y 100. Si el sensor está midiendo una temperatura de 50, ¿Qué valor de señal de corriente estándar le estará llegando al modulo E/S del autómata programable?

27

Si en un programa de un autómata programable, se ejecuta una instrucción que carga un "1" en una salida digital.

28

Cuál de los siguientes identificadores de contacto del autómata SIEMENS S7-1200 CPU 1215L AC/DC/RLY, corresponde al positivo de una fuente de alimentación de 24 VDC.

29

Cuál de los siguientes identificadores de contacto del autómata SIEMENS S7-1200 CPU 1215L AC/DC/RLY, corresponde a la salida del relé que en el entorno de programación corresponde a %Q0.1

30

¿A qué tipo de pin de un autómata programable se conectará un calefactor de potencia regulable instalado en un depósito?

31

Indicar cuál de las siguientes afirmaciones relativas a un autómata programable o PLC es verdadera:

32

Se dispone de un sensor de temperatura, cuyo rango de medición esta entre 25 y 125. Si al autómata programable le llega una señal analógica estándar de 5 voltios, ¿Qué valor en grados estará midiendo el sensor?

33

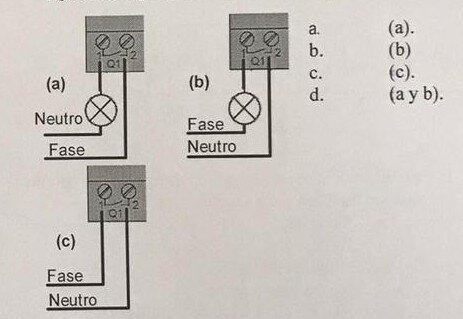

Si se desea conectar una lámpara a una salida digital del controlador lógico LOGO, ¿Cuál de las opciones de la figura será la correcta?

34

Indicar si las siguientes afirmaciones son verdaderas o falsas: (i) La entrada es normalmente abierta. (ii) Si se conecta un pulsador en la entrada digital, cuando lo pulsamos la salida se pone a "1" y permanece en "1" después de soltar el pulsador.

35

El diagrama en escalera de la figura implementa una puerta ________ .

36

Si en un programa de un autómata programable, se ejecuta una instrucción que lee una entrada digital.
