(Automatización) 1º Parcial

Quiz

Played 7
Create copy

About this activity

Aquí están recopiladas las preguntas del seguimiento de 0% y el primer seguimiento de 5%.

Created by

Andre Elena Martínez
Andre Elena Martínez
Spain

Download the paper version to play

Make your own free game from our game creator
Compete against your friends to see who gets the best score in this game
Make challenge

Top Games

 %
Anonymous
Anonymous
 %
%
%
You have exceeded the maximum number of games you can print with your current Plan.

To print as many games as you want, you need an Academic Plan or a Commercial Plan.

Get Academic Plan
Print your game
(Automatización) 1º Parcial


(Automatización) 1º ParcialOnline version

Aquí están recopiladas las preguntas del seguimiento de 0% y el primer seguimiento de 5%.

by Andre Elena Martínez
1

El patrón octal 7116 se puede expresar en hexadecimal como:

2

¿Cuál de las siguientes opciones se corresponde con la de un sistema control que mantiene una variable a un valor de referencia?

3

Convertir el patrón binario 10, 11 a decimal:

4

El circuito lógico de la siguiente figura implementa la función lógica:

5

La función lógica F=x´y´z + x´yz +xy´ se puede reducir dando como resultado:

6

La suma en formato BCD del patrón de bits 0111 al patrón 0111 da como resultado:

7

Un encoder digital, ¿Qué tipo de código binario utiliza?

8

Indicar si las siguientes expresiones del algebra de Boole son verdaderas (V) o falsas (V): i. x + x = 2x ii. x * x= x

9

Indicar si las siguientes afirmaciones son verdaderas (V) o falsas (F): La señal analógica estándar que recibe el autómata de los sensores una vez realizado el procesado de la señal es: i. 0V a 24V ii. 4mA a 20mA

10

Se dispone de un sensor de temperatura, cuyo rango de medición está entre 25º y 125º. Si el sensor está midiendo una temperatura de 95º, ¿Qué valor de tensión le está llegando al módulo E/S del autómata programable?

11

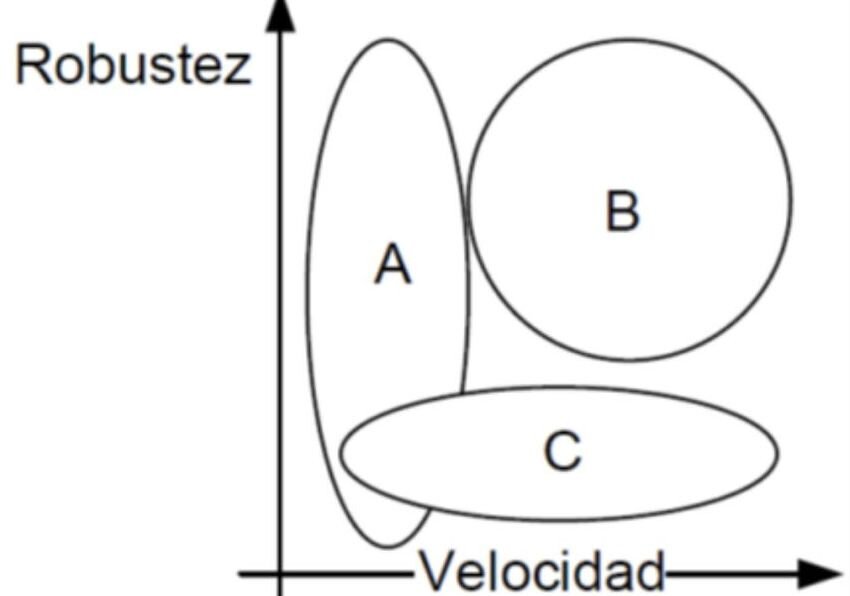

Para controlar un sistema existen distintos tipos de productos comerciales. Según el siguiente diagrama de robustez VS velocidad. Indica a qué producto corresponde cada letra A, B o C.

12

Cuando se conecta un sensor a una entrada analógica estándar, y se sabe que hay muchos metros de cable desde la sala de control hasta su posición en planta es conveniente:

13

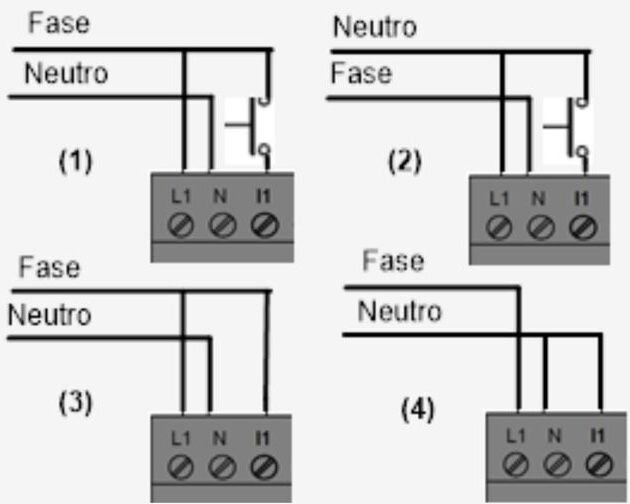

Si se desea conectar un pulsador a una entrada digital del controlador lógico LOGO, ¿Cuál de las opciones de la figura será la correcta?

14

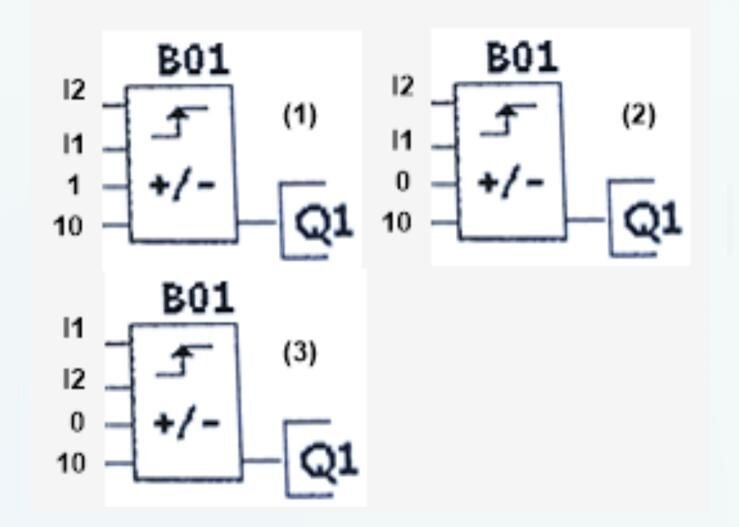

Se desea implementar, con el controlador lógico de LOGO, un contador ascendente de 0 a 10. Ha de contar cada vez que se pulse el pulsador en I1 y que cuando se pulse el pulsador en I2 el valor de la cuenta vuelva a cero, ¿Cuál de las opciones de la siguiente figura será la correcta?

15

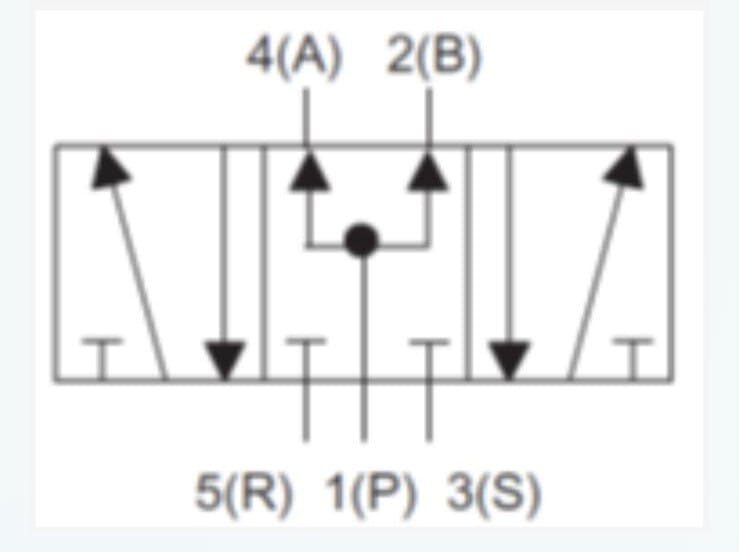

En la figura se representa una:

16

Decida si cada una de estas afirmaciones es verdadera (V) o falsa (F): i. La salida se activa cuando se activa la entrada 1 ii. La salida se activa cuando se activa la entrada 2

17

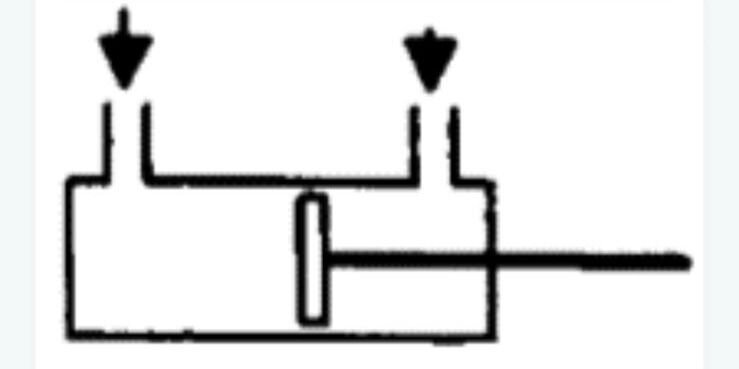

En la figura se muestra:

18

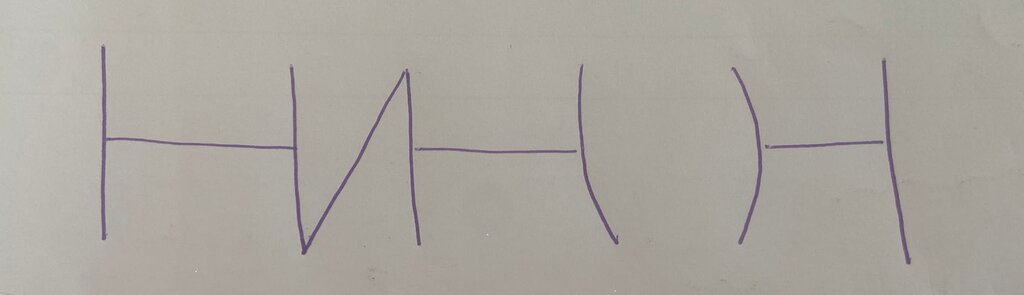

El diagrama en escalera de la figura implementa una puerta:

19

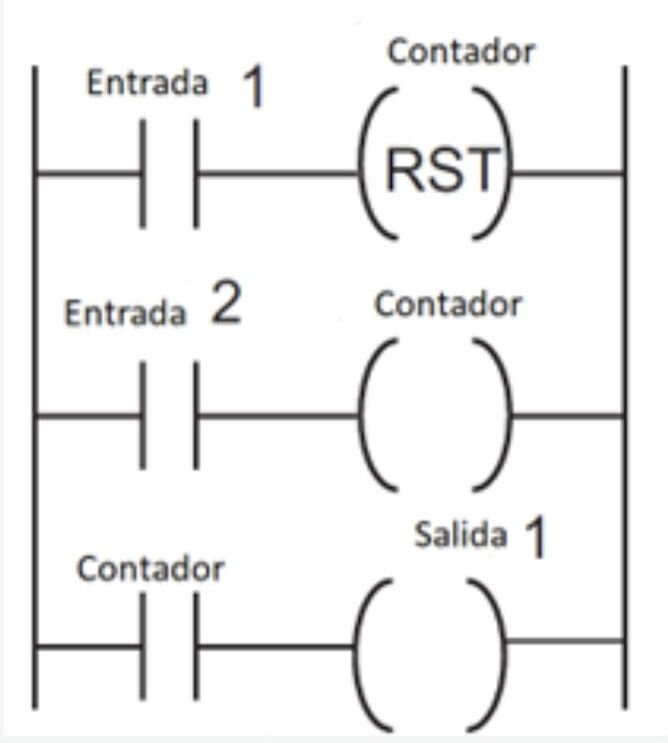

Decida si cada una de estas afirmaciones es verdaderas (V) o falsas (F): i. El primer segmento indica la condición necesaria para poner a cero el contador. ii. El segundo segmento indica la condición necesaria para generar los impulsos que se van a contar.

20

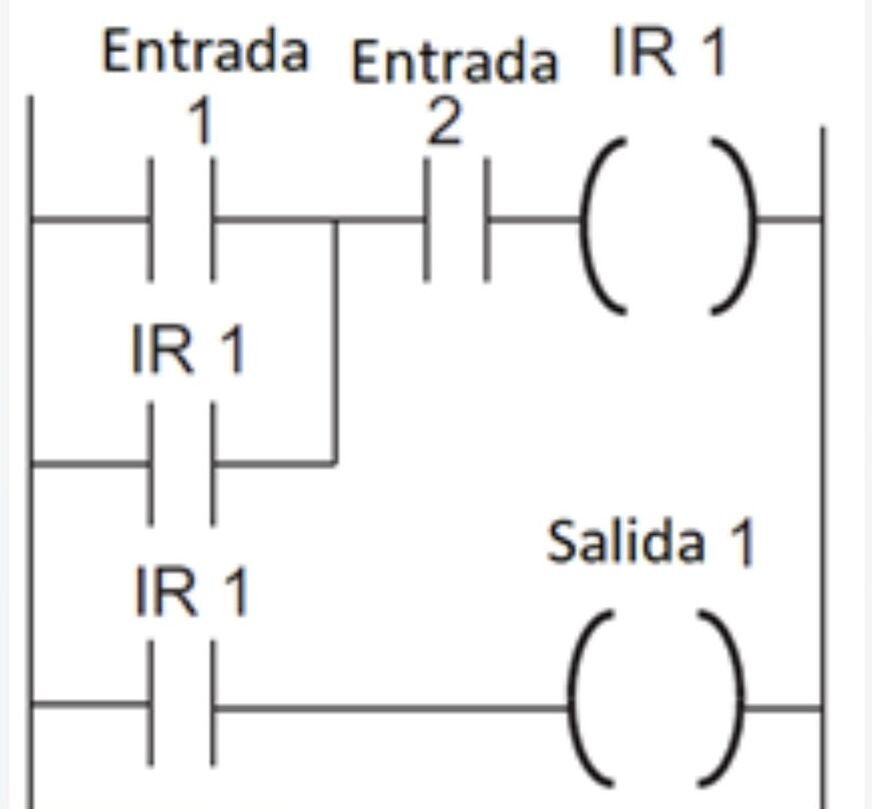

Decida si cada una de estas afirmaciones es verdaderas (V) o falsas (F): La salida se activa cuando: i. SE activa en la Entrada 2 y momentáneamente en la Entrada 1. ii. Se activa la Entrada 1 o la Entrada 2.

21

¿A qué tipo de pin de un autómata programable se conectará un calefactor de 1000W de potencia no regulable?

22

Indicar si las siguientes afirmaciones son verdaderas (V) o falsas (F). La señal analógica estándar que recibe el autómata de los sensores una vez realizado el procesado de la señal es: i. 0V a 10V ii.0mA a 20mA

23

El diagrama en escalera de la figura implementa una puerta:

24

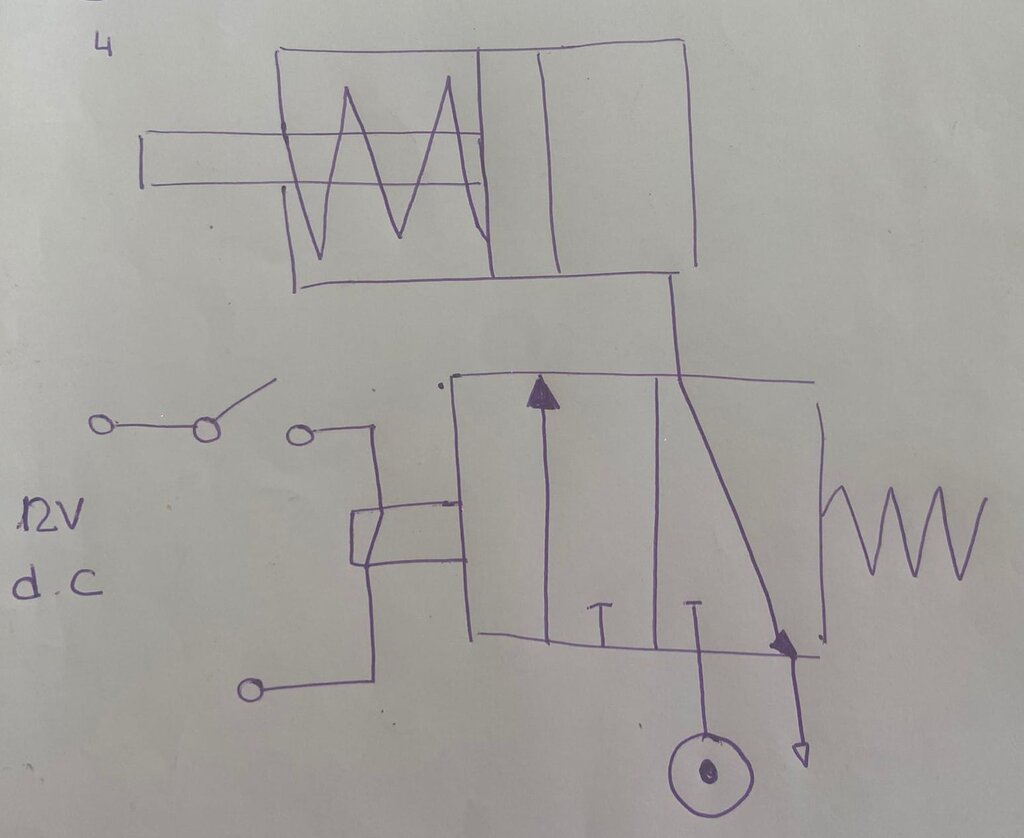

En el momento en que se cierre el interruptor de la siguiente figura:

25

Se dispone de un sensor de temperatura, cuyo rango de medición está entre 0º y 100º. Si el sensor está midiendo una temperatura de 50º, ¿Qué valor de señal de corriente estándar, le estará llegando al módulo E/S del autómata programable?

26

Un sistema de control es capaz de:

27

Si en un programa de un autómata programable, se ejecuta una instrucción que carga un "1" en una salida digital.

Explicación

CICLO SCAN CICLICA I-----------> Entrada I I I V I IPE I I I V I Pros (lee entrada, I carga datos ) I I I V I IPS I I I V I Salidas I------<----------
