Explicación
1. Facilitates an understanding of how information travels throughout a network..
Facilita la comprensión de cómo viaja la información a través de una red...
2. Defines the network functions that occur at each layer..
Define las funciones de red que ocurren en cada capa.......
El modelo OSI es una referencia teórica creada para estandarizar la comunicación entre sistemas diversos. Su función principal es dividir procesos complejos en siete capas manejables, lo que permite a los técnicos visualizar el flujo de datos y diagnosticar problemas de forma estructurada. Al definir tareas específicas para cada capa, garantiza que equipos de diferentes fabricantes puedan interoperar correctamente.
El switch de Capa 2 inunda los paquetes (tramas) por todos los puertos, excepto por el puerto donde se recibió, dentro de la VLAN correspondiente.
The Layer 2 switch floods packets to all ports except the receiving port in the given VLAN
Este proceso se conoce como Unknown Unicast Flooding. Cuando la MAC de destino no está en la tabla CAM (Address Table), el switch actúa como un "hub" temporal enviando la trama a todos para intentar localizar al destinatario. Una vez que el dispositivo correcto responde, el switch aprende su dirección MAC y la asocia al puerto físico, evitando inundaciones futuras.
ff:ff:ff:ff:ff:ff.........
En redes Ethernet, una dirección de broadcast se utiliza para enviar datos a todos los dispositivos en el mismo dominio de broadcast (normalmente una VLAN). Esta dirección consta de 48 bits, todos establecidos en 1, lo que en formato hexadecimal se representa como FF:FF:FF:FF:FF:FF. Cuando un switch recibe una trama con este destino, está obligado a reenviarla por todos sus puertos activos.
1. If a monitored port exceeds the maximum administrative value for power, the port is shutdown and err-disabled..
Si un puerto monitoreado excede el valor administrativo máximo de energía, el puerto se apaga y queda en estado "err-disabled".......
Esta función permite al administrador limitar manualmente cuánta energía entrega un puerto, ignorando la clase que el dispositivo conectado (como un teléfono IP) solicite. Si el dispositivo intenta consumir más de lo permitido por la configuración administrativa, el switch protege su hardware apagando el puerto por seguridad. Para recuperarlo, normalmente se requiere aplicar los comandos shutdown y no shutdown.
1.A leaf switch can be added with connections to every spine switch...
Se puede agregar un switch de acceso (leaf) conectándolo a cada uno de los switches troncales (spine)........
En este diseño, la red crece de forma horizontal. Al añadir un nuevo switch "Leaf" (donde se conectan los servidores), este se enlaza a todos los switches "Spine", manteniendo siempre una distancia de un solo salto hacia cualquier otro nodo. Esto permite expandir la capacidad de puertos de acceso sin crear cuellos de botella ni complicar la topología, garantizando un rendimiento predecible y baja latencia.
1. input errors 2. CRC.......
Errores de entrada (input errors).
CRC (Verificación de Redundancia Cíclica).......
Cuando una trama llega dañada, el switch realiza el cálculo de FCS/CRC y, al no coincidir, la descarta. El contador CRC aumenta específicamente por errores de bits (causados comúnmente por cables defectuosos o interferencia). Al mismo tiempo, el contador input errors aumenta porque es un acumulador general que incluye errores de CRC, tramas gigantes (giants) o muy pequeñas (runts).
1.when one side of the connection is configured for half-duplex.
Cuando un lado de la conexión está configurado en half-duplex (dúplex medio).
2.when the cable length limits are exceeded
Cuando se exceden los límites de longitud del cable........
Una colisión se considera "tardía" si ocurre después de los primeros 64 bytes de la trama. Esto sucede principalmente por retrasos en la propagación: si el cable es demasiado largo, la señal tarda tanto en viajar que el emisor termina de transmitir antes de detectar el choque. También ocurre por mismatch de dúplex, donde un lado intenta transmitir mientras el otro (en half-duplex) aún está enviando, rompiendo las reglas del protocolo CSMA/CD.
1. It provides shared applications to end users
Proporciona aplicaciones compartidas a los usuarios finales........

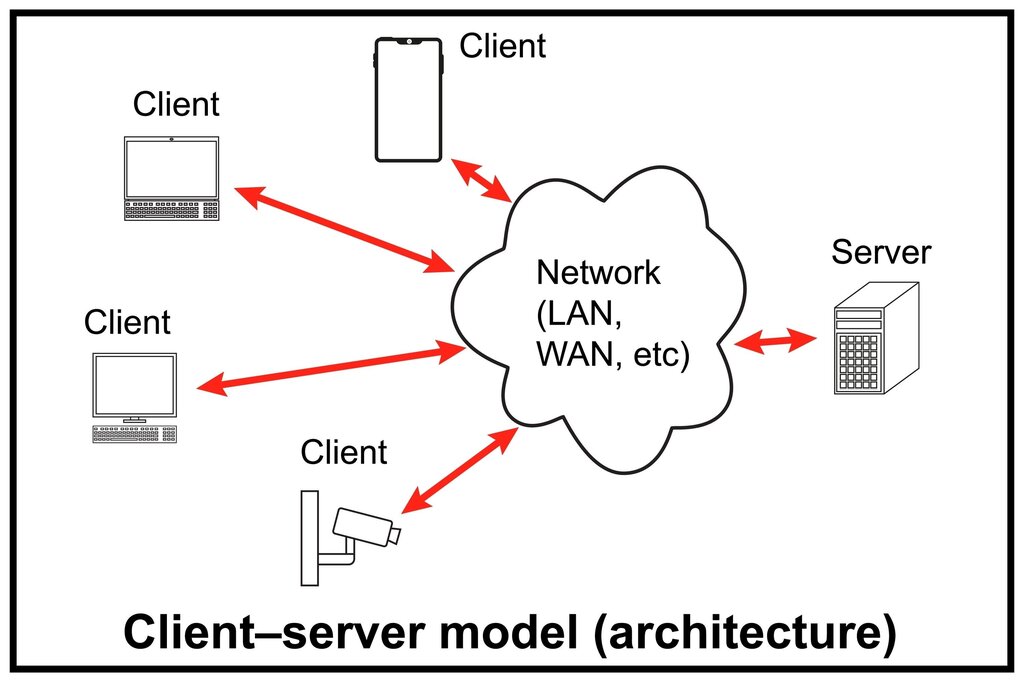

En el modelo cliente-servidor, el servidor es un dispositivo de alto rendimiento que "sirve" recursos a otros dispositivos llamados clientes. Estos recursos pueden ser aplicaciones, archivos, bases de datos o servicios web. A diferencia de una PC de escritorio común, el servidor está diseñado para gestionar múltiples solicitudes simultáneas de usuarios finales, centralizando la administración y el acceso a la información en la red.
1.transfers IOS images from a server to a router for firmware upgrades..
Transfiere imágenes de IOS desde un servidor a un router para actualizaciones de firmware.......
El protocolo TFTP (Trivial File Transfer Protocol) es una versión simplificada de FTP que utiliza UDP en el puerto 69. Debido a que no requiere autenticación ni ofrece funciones complejas, es ideal para tareas básicas de red como cargar archivos de configuración o imágenes del sistema operativo (IOS) a routers y switches. Es un protocolo "sin estado" muy ligero, lo que facilita su implementación en dispositivos con recursos limitados.
1.runs applications that send and retrieve data for workstations that make requests.
Ejecuta aplicaciones que envían y recuperan datos para las estaciones de trabajo que realizan solicitudes.
2.handles requests from multiple workstations at the same time
Maneja solicitudes de múltiples estaciones de trabajo al mismo tiempo.........
Un servidor opera bajo el modelo cliente-servidor, donde su hardware y sistema operativo están optimizados para la multitarea y la alta disponibilidad. A diferencia de una PC normal, puede procesar flujos de datos entrantes de muchos usuarios simultáneamente sin bloquearse. Además, actúa como un repositorio central de lógica y datos, permitiendo que las estaciones de trabajo (clientes) deleguen tareas pesadas o accedan a información compartida de forma organizada.
1.to pass traffic between different networks.
Pasar tráfico entre redes diferentes.....
Mientras que un switch (Capa 2) conecta dispositivos dentro de la misma red, un dispositivo de Capa 3 (como un router) es el encargado de realizar el enrutamiento. Su trabajo es consultar su tabla de enrutamiento para determinar la mejor ruta hacia una red remota basada en la dirección IP de destino. Sin la Capa 3, los dispositivos de una oficina en Costa Rica no podrían comunicarse con servidores en otros países, ya que el tráfico quedaría atrapado en su propia red local.
1.They provide minimal interruption to services by being hot-swappable.
Proporcionan una interrupción mínima a los servicios al ser intercambiables en caliente (hot-swappable).
La característica de Hot-swappable significa que puedes insertar o retirar un transceptor SFP de un switch o router sin necesidad de apagar el equipo. Esto es fundamental en entornos de producción, ya que permite cambiar entre diferentes medios (como pasar de un cable de cobre a uno de fibra óptica) o reemplazar un módulo dañado sin afectar el tráfico de los demás puertos, garantizando la continuidad del servicio.
core. Núcleo (Core)........
La capa de Core es el centro neurálgico de la red. Su única misión es conmutar paquetes lo más rápido posible, por lo que no debe realizar tareas que consuman CPU como aplicar ACLs o inspeccionar tráfico. Se diseña con equipos de alta gama y enlaces redundantes para garantizar que, si algo falla, existan rutas alternativas inmediatas (fault isolation), manteniendo siempre la comunicación entre los diferentes bloques de la red.
1.Each device is separated by the same number of hops.
Cada dispositivo está separado por el mismo número de saltos (hops).......
En esta topología, todos los switches Leaf están conectados a todos los switches Spine, pero los Spine no se conectan entre sí ni los Leaf entre sí. Esto garantiza que cualquier servidor conectado a un Leaf esté a exactamente dos saltos de cualquier otro servidor en la red. Esta latencia constante y predecible es lo que la hace ideal para el tráfico "Este-Oeste" (tráfico entre servidores) en centros de datos modernos.
1. The network core is designed to maintain continuous connectivity when devices fail...
2.The distribution layer runs Layer 2 and Layer 3 technologies
*El núcleo de la red (Core) está diseñado para mantener la conectividad continua cuando fallan los dispositivos.
*La capa de Distribución ejecuta tecnologías de Capa 2 y Capa 3................
El modelo de tres capas (Core, Distribution, Access) se diseñó para que las redes sean escalables, confiables y fáciles de administrar:
Capa de Core (Núcleo): Su única misión es la velocidad y la disponibilidad. No debe procesar paquetes (como filtrar con ACLs), solo mover datos lo más rápido posible. Por eso, se diseña con alta redundancia para que, si un switch falla, el tráfico siga fluyendo sin interrupción.
Capa de Distribución: Es el "cerebro" donde se encuentran las capas. Aquí es donde la Capa 2 (VLANs, Spanning Tree) se une con la Capa 3 (Enrutamiento, Gateway por defecto como HSRP/VRRP, y políticas de seguridad/ACLs).
1.allows configuration and monitoring of the network from one centralized port.
Permite la configuración y el monitoreo de la red desde un puerto (punto) centralizado.........
En la red tradicional, debes configurar cada dispositivo uno por uno (management plane distribuido). Con un controlador (como el Cisco DNA Center), se centraliza la inteligencia de la red. Esto permite aplicar cambios de configuración, actualizaciones o políticas de seguridad en toda la infraestructura simultáneamente desde una sola interfaz, reduciendo errores humanos y agilizando drásticamente la administración de la red.
1. facilitates communication between the controller and the applications
Facilita la comunicación entre el controlador y las aplicaciones........
En SDN, el controlador es el "cerebro" central. Las APIs Northbound permiten que aplicaciones externas (como software de automatización o gestión) le digan al controlador qué hacer. Imagina que el controlador es un director de orquesta: la API Northbound es la partitura que recibe de los músicos (aplicaciones) para saber qué música debe dirigir. Se diferencian de las Southbound, que son las que el controlador usa para hablar con los routers y switches físicos.
1.Ethernet WAN Ethernet WAN (también conocida como Metro Ethernet)........
La tecnología Ethernet WAN es ideal porque utiliza el mismo protocolo que usamos en las redes locales (LAN), lo que elimina la necesidad de equipos costosos para convertir señales (como ocurría con Frame Relay). Al ser una red de alta velocidad y baja latencia, permite que la voz y el video viajen sin problemas junto a los datos. Es la opción más sencilla de administrar para un ingeniero, ya que los puertos del proveedor se ven y actúan como simples puertos de switch Ethernet.
1.dual-homed branches
Sucursales con conexión dual (dual-homed).
2.Enrutamiento dinámico.
El diseño Dual-homed mejora la confiabilidad al conectar una sucursal a dos proveedores o dispositivos diferentes; si un enlace falla, el otro mantiene la red activa. Por otro lado, el enrutamiento dinámico (como OSPF) mejora la escalabilidad, ya que permite que la red aprenda y anuncie nuevas rutas automáticamente sin que el administrador tenga que configurar manualmente cada router cuando la empresa crece o cambia su topología.
1. broadband cable access
Acceso por cable de banda ancha...........
El acceso por cable de banda ancha utiliza la misma infraestructura de cable coaxial que la televisión por cable. Es la opción preferida para entornos SOHO (Small Office / Home Office) porque ofrece un ancho de banda elevado a un costo relativamente bajo en comparación con las líneas dedicadas. Utiliza el estándar DOCSIS para permitir que las señales de datos viajen por el cable coaxial, proporcionando una conexión "siempre activa" que es fácil de instalar y compatible con la mayoría de los routers domésticos y de pequeñas empresas.
1.Provide uninterrupted forwarding service
Proporcionar un servicio de reenvío ininterrumpido.
2.Ensure timely data transfer between layers
Garantizar la transferencia de datos oportuna entre las capas...........
La capa de Core es conocida como el "backbone" de alta velocidad de la red. Sus funciones principales se centran en la eficiencia y la disponibilidad:
Servicio ininterrumpido: Se diseña con redundancia total para que el tráfico nunca se detenga, incluso si falla un equipo o un enlace.
Transferencia oportuna: Al ser el punto de conexión entre los diferentes bloques de la capa de distribución, debe mover los datos con la mínima latencia posible. Por esta razón, en el Core se evitan procesos que ralenticen el tráfico, como el filtrado de paquetes (ACLs) o la inspección profunda, dejando esas tareas para la capa de distribución.
1.enforcing routing policies
Aplicar políticas de enrutamiento.............
En una arquitectura de dos capas, las capas de Núcleo (Core) y Distribución se fusionan en una sola, llamada Núcleo Colapsado.
Al combinar estas funciones, este nivel de la red asume las responsabilidades de ambas:
Proporciona la conectividad de alta velocidad (función de Core).
Se encarga del enrutamiento entre VLANs, el filtrado de tráfico mediante ACLs y la definición de hacia dónde deben ir los datos (función de Distribución o "enforcing routing policies").
1.The hypervisor can virtualize physical components including CPU, memory, and storage
El hipervisor puede virtualizar componentes físicos, incluyendo la CPU, la memoria y el almacenamiento...........
El Hipervisor (como VMware, Hyper-V o KVM) es la capa de software que se asienta sobre el hardware físico. Su trabajo es "engañar" a los sistemas operativos invitados para que crean que tienen su propio hardware dedicado. El hipervisor toma los recursos físicos reales y los divide en porciones lógicas, permitiendo que múltiples máquinas virtuales (VM) funcionen de forma independiente y segura en un mismo servidor físico.
1.infrastructure-as-a-service
Infraestructura como servicio (IaaS - Infrastructure-as-a-Service).........
En el modelo IaaS, el proveedor de la nube te entrega los recursos fundamentales de computación: servidores virtuales, almacenamiento y red. Tú, como usuario, tienes el control casi total desde el sistema operativo hacia arriba. Puedes elegir si instalar Linux o Windows, configurar las bases de datos y gestionar las aplicaciones. Es como alquilar el "cascarón" del hardware virtualizado.
1.cloud services
Servicios de la nube.........
Los servicios de la nube permiten que una empresa externalice su centro de datos. Al no tener servidores físicos "in-house", la empresa ahorra en electricidad (enfriamiento y energía), reduce el espacio físico necesario en la oficina y facilita que los empleados accedan a las aplicaciones desde cualquier lugar, impulsando el teletrabajo de manera eficiente y segura.
1.It allows multiple operating systems and applications to run independently on one physical server.
Permite que múltiples sistemas operativos y aplicaciones se ejecuten de forma independiente en un solo servidor físico.
2.It allows logical network devices to move traffic between virtual machines and the rest of the physical network
Permite que dispositivos de red lógicos muevan el tráfico entre las máquinas virtuales y el resto de la red física...........
La virtualización no se trata solo de crear computadoras "falsas". Los dos pilares que mencionas explican cómo funciona:
Independencia: Gracias al hipervisor, un servidor físico puede alojar un Windows Server y un Linux al mismo tiempo sin que uno sepa que el otro existe.
Conectividad Lógica: Dentro del servidor físico existen Virtual Switches (vSwitches). Estos son los "dispositivos de red lógicos" que permiten que una VM se comunique con otra o salga hacia el switch físico de la oficina.
1.control and distribution of physical resources
Control y distribución de los recursos físicos.........
El hipervisor actúa como un "semáforo" o un administrador de tráfico. Su trabajo es asegurar que cada Máquina Virtual (VM) reciba lo que necesita (CPU, RAM, almacenamiento) del hardware físico sin interferir con las demás. Si una VM intenta usar toda la memoria, el hipervisor interviene para distribuir los recursos de manera justa según la configuración que hayamos definido..
1.software-as-a-service
Software como servicio (SaaS - Software-as-a-Service)...........
En el modelo SaaS, el proveedor se encarga de todo: desde el hardware y el sistema operativo hasta la propia aplicación y sus actualizaciones. El usuario final simplemente accede al software a través de un navegador web o una API. Ejemplos comunes son Microsoft 365, Dropbox o Salesforce. Es la solución perfecta para herramientas ocasionales porque la empresa no tiene que invertir tiempo en parches de seguridad ni instalaciones locales.
all of the them
Todas las anteriores...
CDP es una herramienta de Capa 2 extremadamente útil para un administrador de red. Se utiliza "para todo" lo relacionado con el reconocimiento de la topología local, incluyendo:
Identificar vecinos: Saber qué modelo de dispositivo (router/switch) está conectado al otro extremo del cable.
Verificar interfaces: Ver en qué puerto local y en qué puerto remoto se conectan los dispositivos.
Obtener direcciones IP: Ayuda a conocer la IP de administración del vecino para poder entrar por SSH o Telnet.
Verificar capacidades: Saber si el vecino es un switch, un router o incluso un teléfono IP.
1.CDP uses the IP address of another interface for that neighbor.
CDP utiliza la dirección IP de otra interfaz para ese vecino............
CDP opera en la Capa 2 (Data Link Layer), lo que significa que no necesita una dirección IP para funcionar o para enviar sus anuncios a través del cable. Sin embargo, su objetivo es ser útil para el administrador. Si la interfaz por la que se comunica no tiene una IP asignada, CDP buscará otra dirección IP activa en el dispositivo (generalmente una interfaz de Loopback o cualquier otra interfaz funcional) para incluirla en el paquete de información. Esto permite que sigas sabiendo cómo contactar a ese equipo por red, aunque esa interfaz específica esté "sin IP".
lldp reinit 5.............
El comando lldp reinit define cuánto tiempo espera el dispositivo antes de intentar reiniciar LLDP en una interfaz después de que esta haya cambiado su estado (por ejemplo, después de un comando shutdown y no shutdown).
LLDP (Link Layer Discovery Protocol) es el estándar abierto equivalente al CDP de Cisco.
El valor por defecto suele ser de 2 segundos; cambiarlo a 5 segundos le da a la interfaz un poco más de "respiro" antes de volver a procesar anuncios de descubrimiento.
lldp run...
A diferencia de CDP, que suele venir activado por defecto en los equipos Cisco, LLDP (el estándar abierto) normalmente requiere que lo actives manualmente.
Globalmente: Usas lldp run en el modo de configuración global.
Por interfaz: Si quisieras apagarlo en un puerto específico, entrarías a la interfaz y usarías no lldp transmit o no lldp receive.
1.show cdp neighbor....

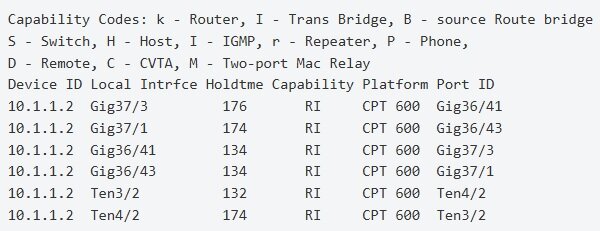

La imagen muestra la tabla de vecinos de CDP. Podemos identificarlo por las columnas estándar que genera Cisco:
Device ID: El nombre (o IP) del dispositivo vecino.
Local Interface: El puerto de tu switch/router donde está conectado el cable.
Capability: Los códigos (R para Router, S para Switch, etc.) que aparecen arriba en la leyenda.
Platform: El modelo del equipo vecino (en este caso, "CPT 600").
Port ID: El puerto del vecino donde llega el cable.
lldp reinit.......
Cuando una interfaz de red se activa (pasa de down a up), el protocolo LLDP espera un breve periodo antes de empezar a enviar y recibir anuncios. El comando lldp reinit te permite ajustar ese tiempo. Por defecto, el valor es de 2 segundos, pero puedes configurarlo (normalmente entre 1 y 10 segundos) para asegurar que la interfaz esté totalmente estable antes de que el protocolo intente descubrir a sus vecinos.
Device(Config)#lldp run............
Para que dispositivos de distintas marcas (como Cisco, HP, Juniper o Aruba) se "hablen" y compartan información de sus vecinos, necesitan un lenguaje común. Ese lenguaje es LLDP (Link Layer Discovery Protocol).
CDP es excelente, pero solo funciona entre dispositivos Cisco.
LLDP es el estándar de la industria (IEEE 802.1AB).
Al ejecutar lldp run en el modo de configuración global, el equipo Cisco empezará a enviar anuncios que cualquier otro dispositivo compatible con el estándar podrá entender, permitiendo al ingeniero completar su diagrama.
switch(config)#lldp port-description........
LLDP utiliza estructuras llamadas TLVs (Type-Length-Value) para enviar información. Por defecto, LLDP envía datos básicos como el ID del sistema y del puerto. Sin embargo, si has escrito una descripción en la interfaz (como description Connection_to_Core_Switch), el comando lldp port-description le indica al protocolo que incluya ese texto en los anuncios que envía a los vecinos. Esto permite que, al usar show lldp neighbors detail en el otro extremo, el técnico vea exactamente para qué sirve ese puerto.
1. Core.......
En el diseño jerárquico, la capa de Core tiene responsabilidades muy específicas que la diferencian de las demás:
Velocidad Pura: Su función principal es conmutar paquetes lo más rápido posible. Por esta razón, se recomienda no aplicar filtros (ACLs), inspección de paquetes ni políticas de calidad de servicio (QoS) complejas que puedan ralentizar el tráfico.
Aislamiento de Fallas: Al utilizar protocolos de enrutamiento rápidos y enlaces redundantes, si un equipo del Core falla, la red converge casi instantáneamente, "aislando" el problema sin que los usuarios lo noten.
Conectividad de Backbone: Une diferentes módulos de la red (como el centro de datos, la salida a Internet y los diferentes bloques de distribución de un edificio).
