Segundo Parcial Automatización
1

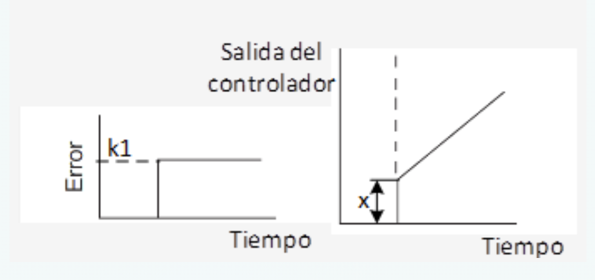

Cuál será el valor de X para el controlador?
2

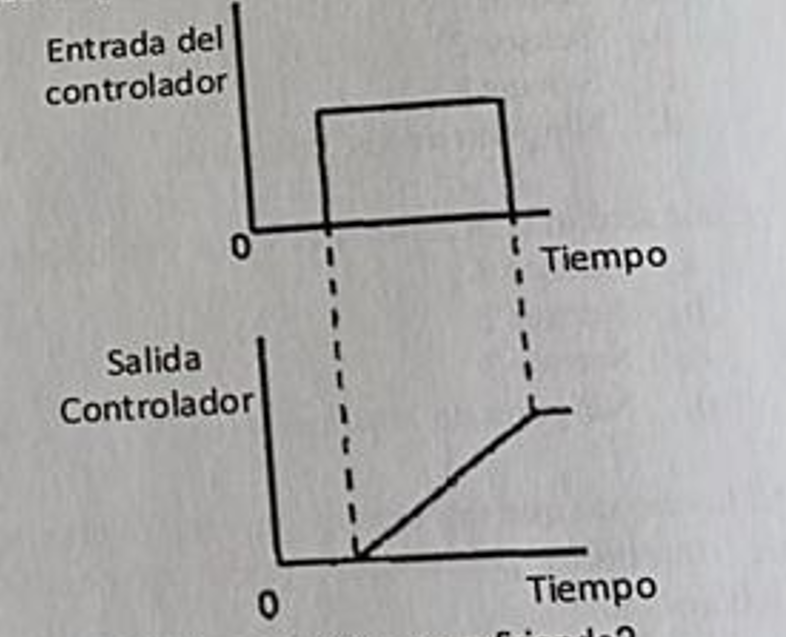

Dadas las graficas que se presentan a continuación. ¿A que tipo de controlador nos estamos refiriendo?
3
Un controlador proporcional tiene una ganancia, Kp=2. ¿Cuál será el tanto por ciento del error en estado estacionario para mantener la salida del controlador en el 20% cuando el valor de referencia (set point) es del 0%?
4
Si se sabe que la respuesta de la salida de un sistema de lazo cerrado con un controlador PD es muy lenta. La acción derivativa presentará valores ______ .
5
En un sistema de calefacción central la acción del controlador se considera.
6
Se dispone de dos depósitos cilíndricos capaces de albergar la misma cantidad de fluido. Uno de ellos tiene un radio de 2m y el otro de 12m. ¿Cuál de ellos presentará una mayor capacitancia si se considera el nivel como variable de referencia?
7
¿En cuál de los siguientes sistemas se puede producir un tiempo muerto?
8
Cuál de los siguientes identificadores de el contacto del autómata SIEMENS S7-1200 CPU 1215L AC/DC/RLY corresponde a la salida del relé que en el entorno de programación corresponde a %Q0.1?
9
Cuál de los siguientes identificadores de el contacto del autómata SIEMENS S7-1200 CPU 1215L AC/DC/RLY corresponde al positivo de una fuente de alimentación de 120-240 VAC?
10
Es cierto que para medir la _______ es necesario tomar mediciones tanto incrementando la variable de un valor inicial a uno final como decrementando del valor final a la inicial.
11
La velocidad angular del eje de un motor se puede medir con un _______.
12
¿Cuál de los siguientes sensores permiten medir el desplazamiento?
13
Indicar si las siguientes afirmaciones son verdaderas (V) o falsas (F).
Un sistema de control de lazo abierto: (i) es más económico que un sistema de lazo cerrado. (ii) es robusto frente a cambios en las condiciones de funcionamiento del sistema.
14
¿Cuál de los siguientes casos puede presentar error de inserción?
15
Indicar se las siguientes afirmaciones son verdaderas (V) o falsas (F).
Un sistema de medida dispone de: (i) Un sensor cuya señal de entrada corresponde a la variable que se está midiendo. (ii) Un sistema de presentación de datos de la variable que se está midiendo.
16
la siguiente lista de distintos tipos de señales, suceden en varias etapas en un sistema de medida en particular :
(i) Temperatura.
(ii) Cambio de resistencia.
(iii) Movimiento del cursor sobre una escala.
(iv) Voltaje estándar.
El procesador de señal es el elemento funcional del sistema que convierte la señal de:
17
¿Es posible conectar directamente una PT100 a una entrada analógica del autómata?
18
¿El hecho de que un sensor presente poco sesgo, implica que también presentará poca dispersión en sus mediciones?
19
Cuál será el GPS más preciso?
20

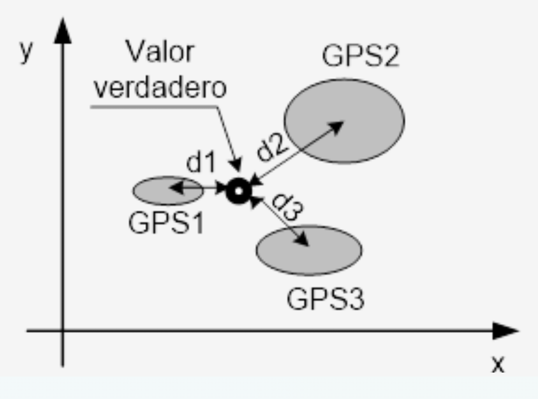

Se realizan 100 mediciones con 3 GPS diferentes para un mismo punto estático. En la siguiente figura se muestra para cada GPS el área elíptica del conjunto de mediciones y la distancia al valor medio de dicho conjunto, siendo d2>d3>d1. ¿Cuál será el GPS menos exacto?
21
¿Cuál será más exacto si el valor verdadero es de 0?
22
¿Cuál será más preciso si el valor verdadero es de 0?
23
Indicar si las siguientes afirmaciones son verdaderas (V) o falsas (F).
Un sistema de control de lazo abierto:
(i) Tiene realimentación negativa.
(ii) Es robusto frente a cambios en las condiciones de funcionamiento del sistema.
24
Mediante un sensor piezoeléctrico se mide ______.
25
La posición angular entre 0 y 45 de un timón se puede medir con un ______.
26
Un sensor de presión presenta las siguientes características indicadas por el fabricante: 0..100 KPa
Error de no linealidad : +- 0,15% del rango.
Error de no linealidad: +- 0,05% del rango.
El error total debido a la no linealidad y a la histéresis para una lectura de 20 KPa será:
27
En un sistema de lazo cerrado, el elemento que tiene como salida la variable modificada es el:
28
En un lazo de control de nivel de un depósito con entrada de fluido a través de una tubería en la parte superior y una descarga siempre abierta en la parte inferior. Sabiendo que en la tubería de la parte superior está instalado una válvula proporcional, la acción del controlador se considera:
29
Un controlador integral tiene un valor de KI = 0,4s-1. ¿Cuál será el valor de salida del controlador en tanto por ciento en el instante de tiempo (a) t=1 y en, (b) t=2?, sabiendo que el error se mantiene en un 10% a lo largo del tiempo dese t=0.
30
Un controlador derivativo tiene una constante derivativa, KD = 0,1s. ¿Cuál será la salida del controlador en tanto por ciento cuando el error (a) cambie a una velocidad de 1%/s, (b) sea constante de un 4%?
31

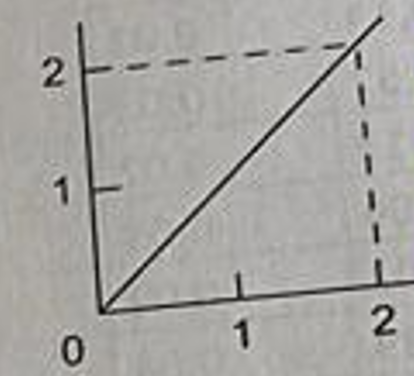

Determine la salida del controlador de tres modos que tiene Kp=4, Ti=0,2 s, Td=0,5 s en el tiempo (a) t=0 y (b) t=2 s cuando hay una entrada de error que comienza en 0 como se observa en la siguiente figura, siendo e=0 para t<0.
32
¿A que tipo controlador nos estamos refiriendo?
33

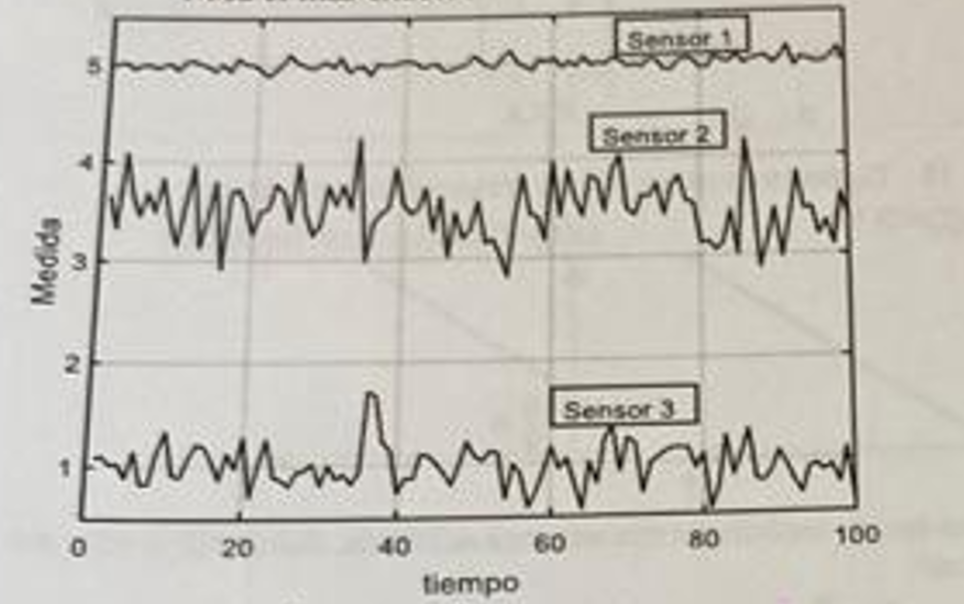

Para un punto estático de medición en la siguiente figura, ¿Cuál será el valor verdadero para que el sensor 1 sea el más exacto?
34
¿Cuál de los sensores es el más preciso?
35
Indicar si las siguientes afirmaciones son verdaderas (V) o falsas (F):
La señal analógica estándar que recibe el autómata de los sensores una vez realizado el procesado de la señal es:
(i) 0V a 10V.
(ii) 0mA a 20mA.
36
Si se desea medir la temperatura con una PT100 instalada en un depósito. La vaina que protege la PT100, ¿Provocará algún tipo de error en la medición?
37
Indicar si las siguientes afirmaciones son verdaderas (V) o falsas (F):
Un sistema de medida altamente fiable es aquél que tiene una alta probabilidad de que:
(i) Necesite calibración frecuente.
(ii) Opere dentro de un nivel de funcionamiento especificado.
38
En un sistema de lazo cerrado, el elemento que tiene como salida la variable de salida es el:
39
El hecho de un sensor sea muy preciso, ¿Implica que sea también muy exacto?
40
Indicar si las siguientes afirmaciones son verdaderas (V) o falsas (F):
Con el transcurso del tiempo un sistema de medida:
(i) Pierde fiabilidad.
(ii) Reduce su tasa de fallo.
41
Cuál de los siguientes identificadores de contacto del autómata SIEMENS S7-1200 CPU 1215L AC/DC/RLY, corresponde al positivo de una fuente de alimentación de 24 VDC.
|
