1

El osciloscopio es una de las herramientas de medición eléctrica...

a

Mas necesarias en un taller de reparación de automoviles

b

Mas usadas a lo largo del tiempo en los talleres de reparación de automoviles

c

Mas utilizadas para el diagnóstico de vehículos antiguos

d

2

El osciloscopio se puede definir como...

a

Un voltimetro lineal

b

Un multimetro convencional

c

Un voltimetro en paralelo

d

3

Principalmente, existen los siguientes tipos de señales

a

Senoidal, cuadrada y triangular

b

Positiva, negativa y neutral

c

Recta y curvada

d

4

El ciclo corresponde...

a

A la señal completa, la cual se repite periódicamente en el tiempo

b

A la duración de la señal

c

Al porcentaje de tiempo de trabajo en un actuador activado por una corriente pulsatoria

d

5

En un osciloscopio, ¿la coordenada "y" a que hace referencia?

a

Al nivel del voltaje

b

Al tiempo de la señal

c

Al porcentaje dwell

d

6

En un osciloscopio, ¿la coordenada "x" a que hace referencia?

a

Al tiempo de la señal

b

Al nivel de voltaje

c

Al porcentaje duty cycle

d

7

Para que se utiliza un cable de atenuación en un osciloscopio?

a

Para visualizar señales de alta frecuencia que el equipo no es capaz de visualizar correctamente

b

Para visualizar señales de baja frecuencia que nuestro equipo no es capaz de visualizar correctamente

c

Para visualizar las señales de los inyectores piezoelectricos

d

8

Para que sirve el tornillo del cable de la imagen?

a

Para realizar el ajuste de la visualización de la señal

b

Para seleccionar el grado de atenuación

c

Para fijar el cable una vez insertado en el equipo

d

9

La pinza amperimeteica se utiliza para medir la intensidad que pasa por el cable a medir

a

Verdadero

b

Falso

c

d

10

Que es la tensión máxima de entrada?

a

Es el valor máximo de tensión que debe entrar por el canal del osciloscopio para evitar su destrucción

b

Es el valor máximo de tensión que puede admitir los cables del equipo

c

Es el margen de voltaje máximo que puede mostrarse en la pantalla

d

11

Como se ajusta la posición de la linea de cero para visualizar una señal de tipo alterna?

a

Se coloca aproximadamente al centro de la pantalla

b

Se coloca en la parte inferior de la pantalla si la señal es positiva o en la parte superior si es negativa

c

Se coloca en la superior si es positiva o en la inferior si la señal es negativa

d

12

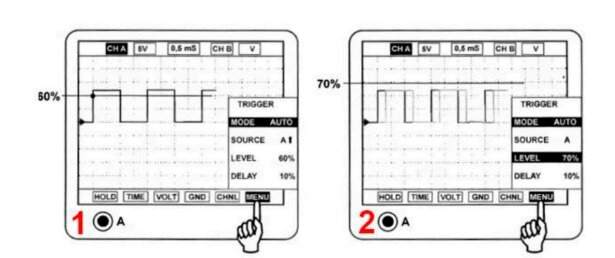

Que se entiende por el punto de disparo o trigger y cual de las siguientes imágenes nuestra un nivel correcto de este?

a

El trigger es el momento a partir del cual se requiere visualizar la señal, para ello existen 2 posibilidades de regulación, el nivel y el tiempo. Un nivel correcto sería por ejemplo en la imagen 1

b

El trigger es el momento exacto a partir del cual se quiere visualizar la señal. Para ello existen 2 posibilidades de regulación, el nivel y la frecuencia. Un nivel correcto seria por ejemplo en la imagen 1

c

El trigger es el momento a partir del cual se requiere visualizar la señal. Para ello existen 2 posibilidades de regulación. El nivel y el tiempo. Un nivel correcto seria por ejemplo la imagen 2

d

13

Dentro del menú del disparo o trigger, ¿ que significa el modo envelope?

a

La idea de esta función es trazar la señal y no borrarla de la pantalla. De esta forma se van superponiendo encima las siguientes, con lo que se pueden visualizar los mínimos y máximos de onda perfectamente, sin necesidad de controlar frecuencias y amplitudes de la señal constantemente.

b

Este modo es utilizado para visualizar correctamente señales lentas, siendo aconsejable su uso a partir de regulaciones de tiempo de 2s/div

c

Con este modo sólo se muestra señal si se cumple la condición del disparo y ésta es renovada cada vez que se vuelve a cumplir. Debe tenerse cuidado de que en el caso de que desaparezca la señal, se quedará mostrada la última captura. Este modo es idóneo para señales rápidas y esporádicas.

d

14

a

Se trata del modo del disparo y sirve para delimitar el momento en el qje el osciloscopio comienza a medir y dibujar ma señal en el oscilograma

b

Se trata de la función para grabar la señal del osciloscopio en el disco duro de su memoria

c

d

21

En el caso de que estemos ante una avería que se produce bajo unas condiciones muy determinadas, que herramientas podria ser mas interesante para diagnosticar?

a

Un osciloscopio

b

Un multimetro

c

Una lámpara de pruebas

d
