Segunda evaluación, primer corte. Mtto de Equipos Eléctricos.

Quiz

Played 4 %Accuracy 46 Average time 10:22

Create copy

About this activity

Prueba correspondiente a puesta a tierra, neutro e introducción a lectura de planos

Created by

Carlos Alejos

Mexico

Download the paper version to play

Top 10 results

#	Player	Accuracy	time
1	jose July 8, 2026	% 78	05:38
2	Carlos prueba July 8, 2026	% 56	06:45
3	alfonso rivas July 8, 2026	% 49	09:19

Do you want to stay in the Top 10 of this game? Log in to identify yourself.

Make your own free game from our game creator

Compete against your friends to see who gets the best score in this game

Make challenge

		%
	Anonymous	%
		%
		%

Print your game

Segunda evaluación, primer corte. Mtto de Equipos Eléctricos.


Segunda evaluación, primer corte. Mtto de Equipos Eléctricos.Online version Prueba correspondiente a puesta a tierra, neutro e introducción a lectura de planos by Carlos Alejos 1 Con respecto al plano mecánico de despiece y su aplicación en proyectos eléctricos/electromecánicos, ¿cuáles de las siguientes afirmaciones son correctas? Escoge una o varias respuestas a Este tipo de plano es útil únicamente para objetos sencillos con pocas piezas, ya que su normativa impide representar conjuntos complejos. b En un plano de despiece, cada pieza suele estar numerada y referenciada a una lista de materiales (leyenda), lo que facilita su identificación y pedido. c Aunque se asocie con mobiliario, el plano de despiece también se utiliza en tableros eléctricos para mostrar la disposición de rieles, bornes y canales porta conductores. d La complejidad de las piezas no limita el uso del despiece; sin embargo, en piezas muy complejas se prefieren planos de conjunto o vistas explosionadas en 3D. e Ninguna de las anteriores 2 Con relación a los puntos de conexión a tierra (electrodos o barras), ¿Cuáles de los siguientes elementos pueden ser considerados como tales según el Reglamento Técnico de Instalaciones Eléctricas (RETIE) o normativas equivalentes? Escoge una o varias respuestas a Las estructuras de soporte metálicas (vigas, columnas) de una edificación, siempre que cumplan con la continuidad eléctrica y la resistencia de puesta a tierra requerida. b La chaqueta o cubierta aislante de PVC de los conductores, por su alta resistividad. c Las armaduras metálicas enterradas en cimentaciones de edificios con instalaciones de media tensión, utilizadas como electrodo natural. d El conductor de neutro en sistemas TN-C, donde cumple simultáneamente funciones de neutro y protección (PEN). e Todas son válidas 3 En un sistema eléctrico de corriente alterna, el conductor neutro cumple múltiples funciones. ¿Cuáles de las siguientes afirmaciones son técnicamente correctas? a El neutro proporciona una referencia de potencial (usualmente 0 V) respecto a las fases, pero esto no implica que esté exento de corriente en régimen de desbalance. b Su función principal es ser el camino de retorno de la corriente de la fuente al generador o transformador, cerrando así el circuito. c El neutro debe ser siempre aislado de tierra en sistemas IT, mientras que en sistemas TT debe estar sólidamente conectado a tierra. d El neutro no ofrece protección contra sobretensiones ni contra corrientes estáticas; para eso existen otros dispositivos (DPS, pararrayos). e Todas son válidas 4 4. El sistema de puesta a tierra (SPT) es fundamental en toda instalación. ¿Cuáles de las siguientes características le corresponden realmente? Escoge una o varias respuestas a Actúa como sistema de protección contra contactos indirectos al derivar corrientes de falla a tierra y permitir la operación de protecciones (interruptores diferenciales, termomagnéticos). b Sirve como referencia de tensión para todo el sistema eléctrico, estabilizando el potencial de los conductores activos respecto a tierra. c Su resistencia debe ser lo suficientemente baja para garantizar que la tensión de paso y de contacto no sean peligrosas, pero su valor no está relacionado con el nivel de voltaje de las fases. d d) No protege contra el agua ni contra humedad; esa función corresponde a grados de protección IP y sistemas de drenaje. 5 ¿Cuáles de los siguientes elementos forman parte típica de un sistema de puesta a tierra completo en una edificación? Escoge una o varias respuestas a Conductores de protección (verde-amarillo) que unen las masas metálicas de los equipos al borne principal de tierra. b Conductores equipotenciales que interconectan estructuras metálicas, tuberías y elementos conductores externos. c El electrodo de tierra (jabalina, placa, malla) enterrado y el terreno circundante. d Los bornes de puesta a tierra y las cajas de inspección o registro para su mantenimiento. e e) Los medidores de energía (contadores) eléctricos. 6 Un sistema de puesta a tierra bien diseñado e instalado, ¿contra qué tipos de riesgos y fenómenos ofrece protección efectiva? Escoge una o varias respuestas a Protege contra contactos indirectos (tocar una carcasa metálica que ha quedado en tensión por una falla de aislamiento). b Protege contra sobretensiones de origen atmosférico (rayos) y maniobras, al disipar parte de la energía hacia tierra. c Protege contra pérdidas de aislamiento en equipos, al permitir que la corriente de falla sea detectada y despejada rápidamente. d Protege a personas, animales y bienes contra descargas eléctricas, siempre que la resistencia de tierra y las protecciones diferenciales estén coordinadas. e Solo A y D 7 En la simbología de planos eléctricos y diagramas de control, se utilizan contactos de relés y temporizadores. Con respecto al estado de los contactos "Normalmente Abierto (NA)" y "Normalmente Cerrado (NC)" en los planos, ¿cuáles de estas afirmaciones son verdaderas? Escoge una o varias respuestas a En un plano de circuito de mando, un contacto NA se dibuja siempre en su posición de reposo (sin excitación), es decir, abierto, a menos que se indique lo contrario. b Un contacto NC se dibuja en su posición de reposo como cerrado, pero en operación puede abrirse al energizar la bobina. c Es posible encontrar en un plano un contacto NA dibujado en posición cerrado si el plano representa el estado del circuito en condición de trabajo (energizado). d Las piezas mecánicas accionadas (como contactores) siempre se dibujan en la posición que tendrían al momento de la falla, no en reposo. e Ninguna de las opciones 8 Con respecto a la representación de los circuitos en planos eléctricos industriales (circuito principal, de mando y de señalización), ¿cuáles de los siguientes enunciados son técnicamente falsos? a El plano de circuito de fuerza o principal muestra los elementos de potencia (contactores principales, motores, resistencias de calentamiento, protecciones magnetotérmicas) y usualmente se dibuja con líneas más gruesas. b El circuito de mando incluye elementos de baja potencia como pulsadores, relés auxiliares, temporizadores, contactos auxiliares de contactores y bobinas de contactores. c El circuito de mando siempre opera a la misma tensión que el circuito principal, ya que ambos deben compartir la misma fuente. d d) En un esquema unifilar, tanto el circuito principal como el de mando se representan en un solo diagrama, mientras que en un multifilar se separan físicamente en diferentes hojas. 9 Con base en la visita técnica a la Sub-Estación (S/E) del IUTI y en sus conocimientos de transformadores de potencia, realice un análisis técnico profundo. Seleccione todas las afirmaciones que sean correctas acerca de las características y condiciones que tiene el transformador de distribución a La potencia nominal (kVA) es de 750 y el color del equipo es verde b Las tensiones nominales primaria y secundaria deben corresponder con los niveles de la red de suministro (ej: 13.8 kV / 480 V - 277 V) c El sistema de refrigeración es por medio de ventiladores d El transformador está alimentado de manera aérea e Ninguna opción es válida 10 Observe el diagrama eléctrico. Se identifican tres elementos típicos de un circuito de arranque de un motor. Con base en la simbología normalizada, identifique cuáles de las siguientes afirmaciones sobre esos elementos son correctas. Indique en el plano el nombre de los elementos. Escoge una o varias respuestas a El elemento KM1 tiene como función principal conectar y desconectar el circuito de fuerza del motor mediante el accionamiento de su bobina, y su símbolo incluye una bobina y contactos principales NA. b El elemento F1 protege al motor contra sobrecargas prolongadas, simulando el calentamiento del motor mediante un bimetal o sensor electrónico. c El elemento S1 es un contacto NC con accionamiento por seta roja y enclavamiento por giro o tracción, que al ser presionado abre el circuito de mando y desenergiza la bobina del contactor. d Los tres elementos mencionados forman parte exclusivamente del circuito de fuerza, y ninguno interviene en el circuito de mando e El elemento F1 también puede proteger contra cortocircuitos directos, siendo esa su función principal. f La correcta coordinación entre KM1, FR1 y S1 permite un arranque seguro y una parada controlada del motor ante fallas o emergencias.

You can integrate the game into an LMS compatible with LTI 1.1 or LTI 1.3 such as Canvas, Moodle, or Blackboard. This way, the scores will be automatically saved into the platform’s gradebook.

Segunda evaluación, primer corte. Mtto de Equipos Eléctricos.

Quiz

About this activity

Created by

Download the paper version to play

Top Games

Quiz

Spanish Alphabet Listening

Quiz

Photosynthesis vs Cellular Respiration - Practice Quiz

Quiz

Practice Quiz - Punnett Square, Variation, and Mutations

Quiz

UPS 5 Seeing Habits Quiz

Quiz

Tissues - Practice Quiz

Segunda evaluación, primer corte. Mtto de Equipos Eléctricos.Online version

by Carlos Alejos

Con respecto al plano mecánico de despiece y su aplicación en proyectos eléctricos/electromecánicos, ¿cuáles de las siguientes afirmaciones son correctas?

Escoge una o varias respuestas

Con relación a los puntos de conexión a tierra (electrodos o barras), ¿Cuáles de los siguientes elementos pueden ser considerados como tales según el Reglamento Técnico de Instalaciones Eléctricas (RETIE) o normativas equivalentes?

Escoge una o varias respuestas

En un sistema eléctrico de corriente alterna, el conductor neutro cumple múltiples funciones. ¿Cuáles de las siguientes afirmaciones son técnicamente correctas?

4. El sistema de puesta a tierra (SPT) es fundamental en toda instalación. ¿Cuáles de las siguientes características le corresponden realmente?

Escoge una o varias respuestas

¿Cuáles de los siguientes elementos forman parte típica de un sistema de puesta a tierra completo en una edificación?

Escoge una o varias respuestas

Un sistema de puesta a tierra bien diseñado e instalado, ¿contra qué tipos de riesgos y fenómenos ofrece protección efectiva?

Escoge una o varias respuestas

En la simbología de planos eléctricos y diagramas de control, se utilizan contactos de relés y temporizadores. Con respecto al estado de los contactos "Normalmente Abierto (NA)" y "Normalmente Cerrado (NC)" en los planos, ¿cuáles de estas afirmaciones son verdaderas?

Escoge una o varias respuestas

Con respecto a la representación de los circuitos en planos eléctricos industriales (circuito principal, de mando y de señalización), ¿cuáles de los siguientes enunciados son técnicamente falsos?

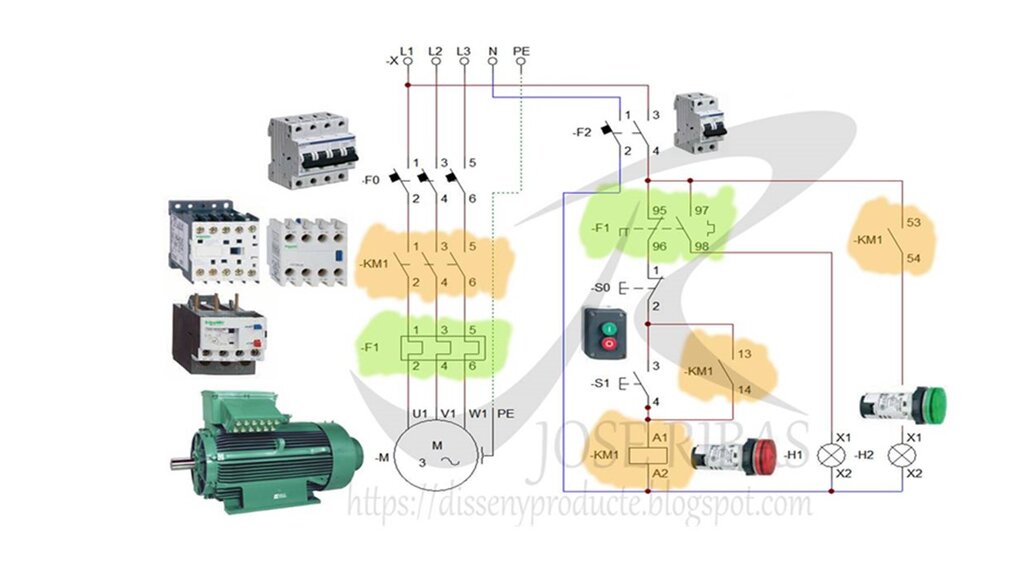

Observe el diagrama eléctrico. Se identifican tres elementos típicos de un circuito de arranque de un motor. Con base en la simbología normalizada, identifique cuáles de las siguientes afirmaciones sobre esos elementos son correctas. Indique en el plano el nombre de los elementos.

Escoge una o varias respuestas
