Prototipos virtuales.
Basada en software de ingeniería de procesos, que incluye el uso de modelos en múltiples dimensiones y en el software de simulación de "condiciones normales de funcionamiento" con el fin de descubrir las debilidades, las oportunidades de mejora del diseño y refinamiento general antes de la construcción de un prototipo físicamente tangible.
1
Basada en software de ingeniería de procesos, que incluye el uso de modelos en múltiples dimensiones y en el software de simulación de "condiciones normales de funcionamiento" con el fin de descubrir las debilidades, las oportunidades de mejora del diseño y refinamiento general antes de la construcción de un prototipo físicamente tangible.
2
Prototipos virtuales es una técnica en el proceso de desarrollo de productos. Implica el uso de diseño asistido por ordenador (CAD) y asistido por ordenador el software de ingeniería (CAE) para validar un diseño antes de comprometerse a hacer un prototipo físico. Esto se hace mediante la creación (por lo general 3D) generadas por ordenador las formas geométricas (partes) y, o bien la combinación de ellos en una "asamblea" y prueba de diferentes movimientos mecánicos, en forma y función, o simplemente la estética. Las piezas de montaje o un individuo se puede abrir en software CAE para simular el comportamiento del producto en el mundo real. ¿Cual es el acrónimo de la ingeniería central encargada del prototipado virtual?
3
Es una forma totalmente programada para producir prototipos, aprovecha los ambientes avanzados de gráficas y realidad virtual para permitir a los diseñadores examinar una pieza.
4
Los procesos de prototipado rápido se pueden clasificar en tres grandes grupos: SUSTRACTIVOS, ADITIVOS Y VIRTUALES ¿Porqué sustractivos?
5
Los procesos de prototipado rápido se pueden clasificar en tres grandes grupos: SUSTRACTIVOS, ADITIVOS Y VIRTUALES ¿Porqué aditivos?
6

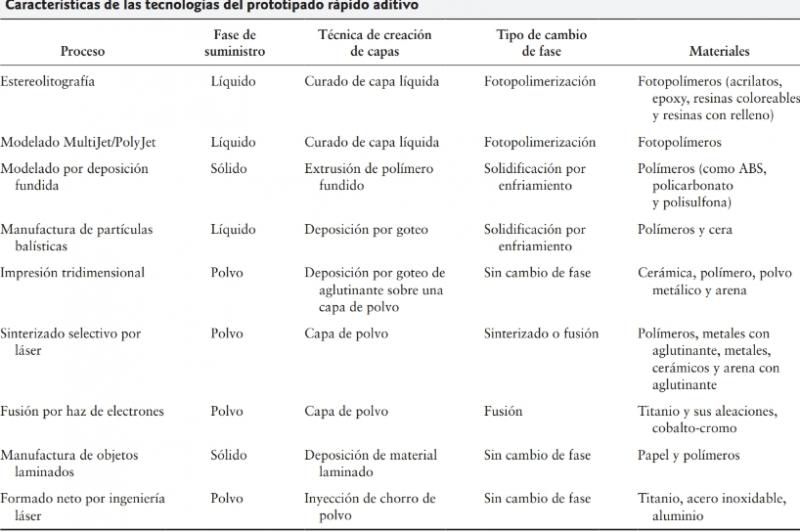

Escriba el nombre de un proceso o tecnología de prototipado rápido. No considere el nombre de los tres últimos que aparecen en la imágen.
7
Escriba el nombre de un proceso o tecnología de prototipado rápido. Únicamente considere el nombre de los tres últimos que aparecen en la imágen.
8
Tales procesos comprenden estereolitografía, modelado Mul- ti Jet/Polyjet, modelado por deposición fundida, manufactura de partículas balísticas, impresión tridimensional, sinterizado selectivo por láser, fusión por haz de electrones y manufactura de objetos laminados.
9
Proviene de que los movimientos son tridimensionales (de ahí la palabra estereo) y de que el proceso es similar a la litografía, en la que una imagen se imprime sobre una superficie plana receptiva a la tinta y las áreas en blanco son repelentes a la tinta.
10
Es similar a la impresión por inyección de tinta, donde las cabezas de impresión depositan el fotopolímero en la bandeja de construcción. Lámparas ultravioleta, que se encuentran junto a los chorros, curan y endurecen instantáneamente cada capa, esto elimina la necesidad de cualquier curado después del modelado (que sí se requiere en la estereolitografía).
11

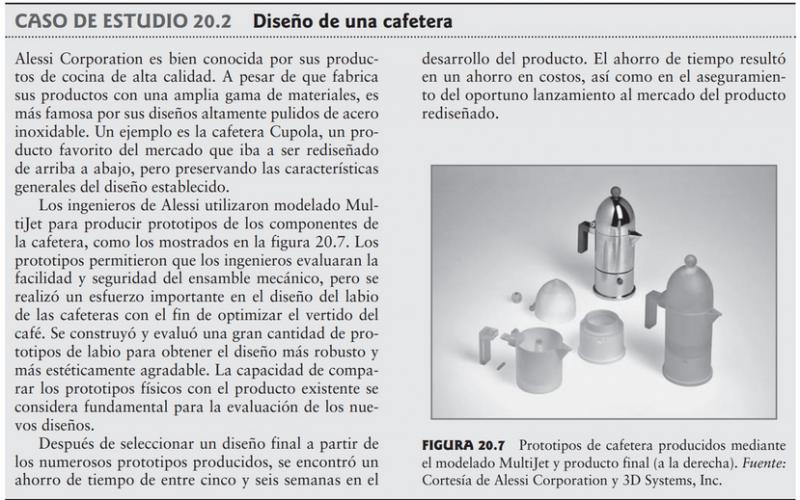

¿Que utilizó Alessi para el diseño de la cafetera?
12
Es un proceso que se basa en el sinterizado de polvos no metálicos o, con menos frecuencia, de polvos metálicos en forma selectiva en un objeto individual.

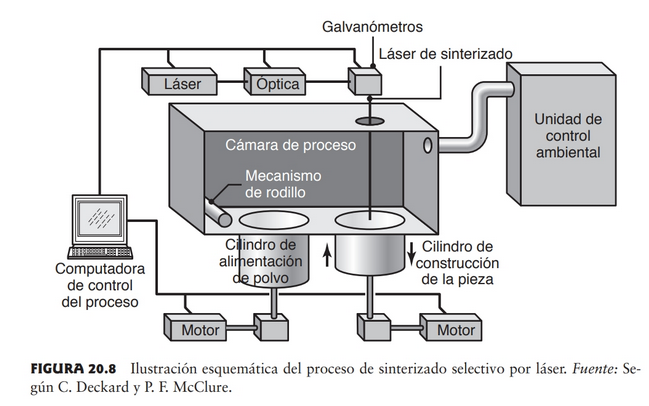

13
La imágen muestra la representación de:
14
Un cabezal de impresión deposita un material aglutinante inorgánico sobre una capa de polvo de polímero, cerámica o metal. Un pistón, que da soporte a la cama de polvo, se baja de forma gradual y, con cada paso, se deposita y fusiona una capa mediante el aglutinante.
15
¿Que proceso se representa en la imágen?
16

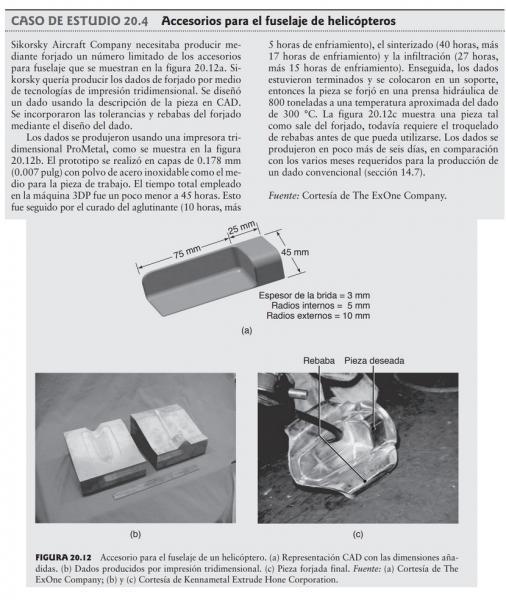

¿Que proceso utilizó Sikorsky Aircraft Company para producir los accesorios para el fuselaje de un helicóptero??
17
Consiste en la superposición de capas unidas adhesivamente entre sí.
18
Consiste en la superposición de capas unidas adhesivamente entre sí.
19
¿Que proceso se utilizó para elaborar el prototipo que se muestra en la imágen?
20
Procesos de manufactura aditivos involucran el princi- pio de usar un rayo láser para fundir y depositar polvo de metal o alambre, de nuevo capa por capa, sobre una capa previamente fundida.
21
El curado de suelo sólido está entre los procesos más caros, por lo que su adopción ha sido mucho menos común que la de otros tipos de prototipado rápido y no existen máquinas nuevas disponibles.
22
Es una forma de prototipado basada puramente en software; utiliza gráficos avanzados y entornos de realidad virtual para permitir que los diseñadores examinen una pieza.
23
Las piezas de polímeros, obtenidas a partir de diversas operaciones de prototipado rápido, no sólo son útiles para la evaluación del diseño y la solución de problemas, de vez en cuando estos procesos también se pueden usar directamente para la fabricación de piezas, a lo cual se denomina manufactura directa.
24
El modelado por deposición fundida consiste en un extrusor controlado por computa- dora, a través del cual se deposita un filamento de polímero para producir una pieza corte por corte.
25
La estereolitografía involucra un sistema de enfoque láser controlado por computadora que cura un polímero líquido termofijo que contiene un agente de curado fotosensible.
26
Los modelados MultiJet y PolyJet usan mecanismos similares a los cabezales de las impresoras de inyección de tinta para eyectar fotopolímeros y construir prototipos en forma directa.
27
La manufactura de objetos laminados utiliza un rayo láser o un cortador de vinilo para realizar primero los cortes en papel u hojas plásticas (laminaciones); luego aplica una capa adhesiva, si es necesario, y finalmente apila las hojas para producir la pieza.
28
La impresión tridimensional utiliza un mecanismo de inyección de tinta para depositar gotas de aglutinante líquido sobre polvos poliméricos, metálicos o cerámicos. El proce- so relacionado de fabricación de partículas balísticas deposita directamente el material de construcción. Mediante el uso de cabezales impresores múltiples, la impresión tridi- mensional también puede producir prototipos a todo color.
29
El sinterizado selectivo por láser utiliza un rayo láser de alta potencia para sinterizar polvos o revestimientos sobre polvos en un modelo deseado.
30
Las técnicas de prototipado rápido han hecho posible que los tiempos de desarrollo de productos sean mucho más rápidos y están teniendo un efecto importante en otros pro- cesos de manufactura.
31
“El proceso de analizar el código, docume ntación y comportamiento de un sistema para identificar sus componentes actuales y sus dependencias para extraer y crear una abstracción del sistema e información de diseño. El sistema en estudio no es alterado, sino que se produce conoci miento adicional acerca del sistema” [SEI, 2004].
32
Tiene la misión de desentrañar los misterios y secretos de los sistemas en uso. Consiste principalmente en recuperar el diseño de una aplicación a partir del código.
33

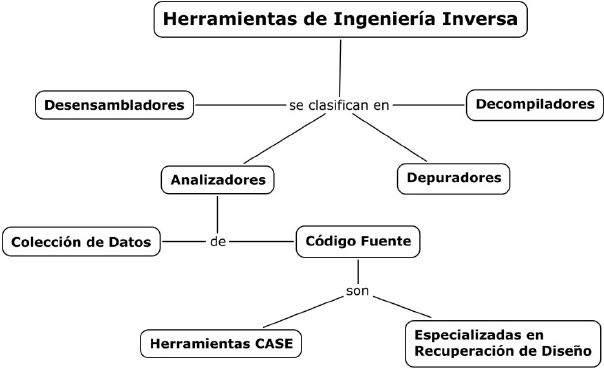

¿Cuales son herramientas para ingeniería inversa?
Escoge una o varias respuestas
34
La ingeniería inversa puede ser vista como el rediseño de un producto en sentido contrario de la ingeniería directa.
35
¿Cual es el diagrama de flujo del proceso de ingeniería inversa?
36
Los dispositivos de escaneo laser satisfacen la necesidad de creación o recreación de nuevos diseños con base en productos y componentes existentes y a veces obsoletos, o aun piezas antiguas que podrían haber sido desarrolladas sin el uso de aplicaciones de diseño asistido por computador (CAD).
|
